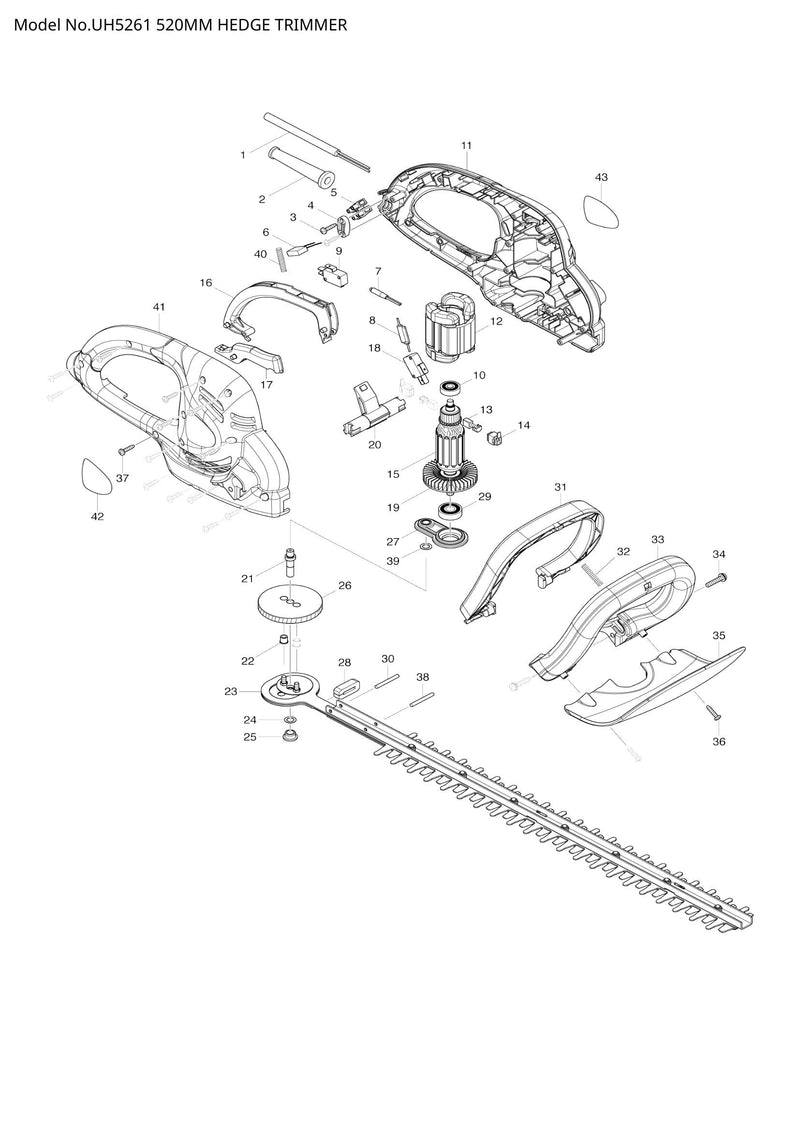

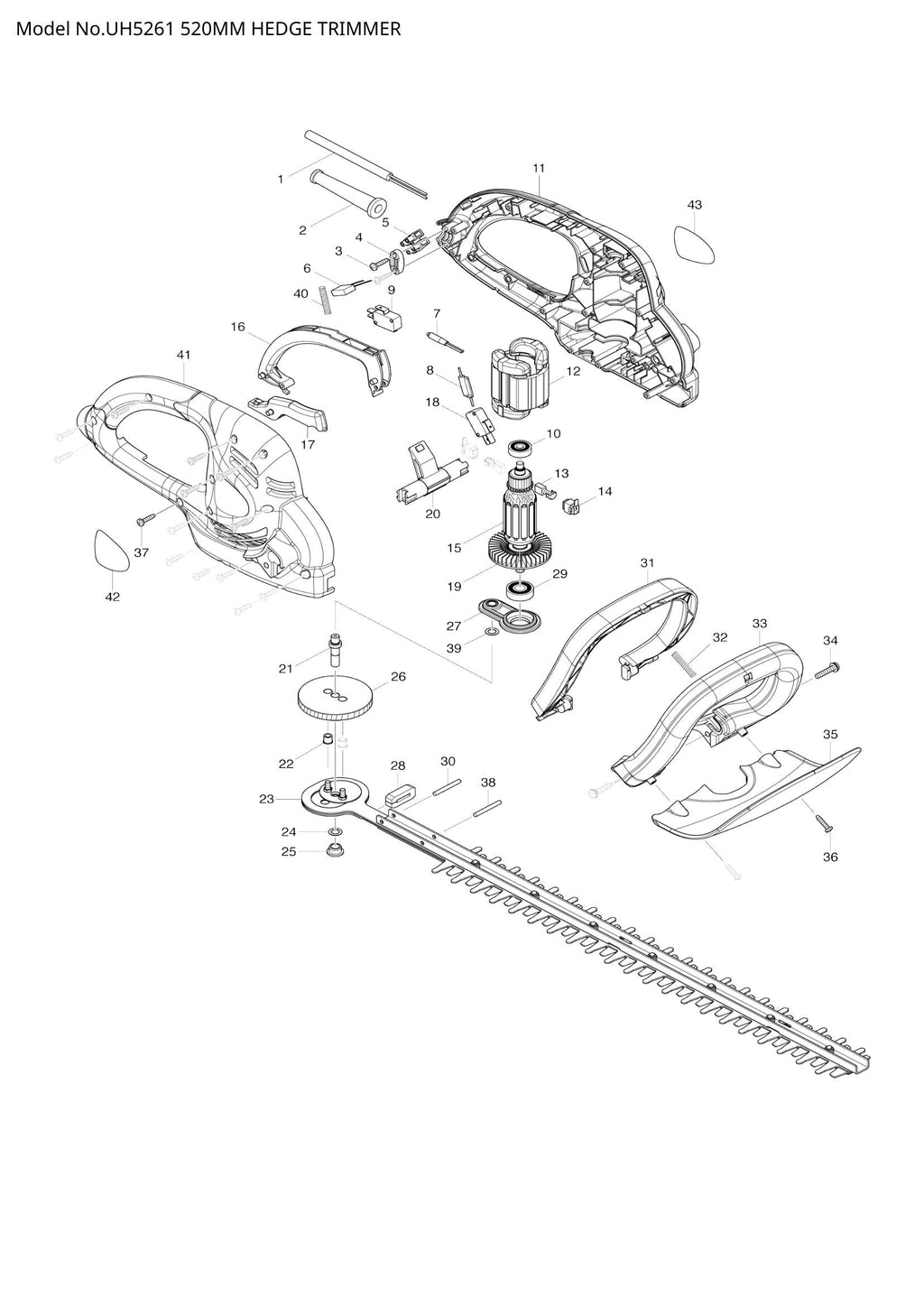

Explosionszeichnung – UH5261

Name: Explosionszeichnung – UH5261
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 002 – Kabelschutz 9.3-85 (SKU: 682516-3)
Position 003 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 004 – Zugentlastung (Artikelnummer: 687124-5)
Position 005 – Klemmenblock 2P (SKU: 654531-7)
Position 008 – Drosselspule (Artikelnummer: 646090-5)
Position 009 – SCHALTER (SKU: 650642-6)
Position 010 – KUGELLAGER 627ZZ (SKU: 210030-5)
Position 012 – FELD 220-240 V (SKU: 621753-4)
Position 014 – Bürstenhalter (Artikelnummer: 643923-5)
Position 015 – ANKERBAUGRUPPE 240 V (SKU: 515824-6)
Position 016 – SCHALTHEBEL A (SKU: 452677-1)
Position 017 – SCHALTHEBEL C (SKU: 452680-2)
Position 018 – SCHALTER (SKU: 650642-6)
Position 019 – FAN 60 (SKU: 241850-6)
Position 020 – SCHALTERARM (SKU: 452681-0)
Position 021 – SPINDEL (SKU: 326034-8)
Position 022 – NYLONHÜLLE 5 (SKU: 262570-9)
Position 023 – SCHERENMESSER KOMPLETT (SKU: 140827-7)
Position 024 – Unterlegscheibe 8 (Artikelnummer: 253777-8)
Position 025 – Gleitlager 8 (Artikelnummer: 214064-0)
Position 027 – Lagergehäuse komplett (Artikelnummer: 140828-5)
Position 028 – Staubschutz (Artikelnummer: 423417-4)
Position 029 – KUGELLAGER 6000ZZ (SKU: 211062-5)
Position 030 – PIN 4 (Artikelnummer: 268136-3)
Position 031 – SCHALTHEBEL B (SKU: 452678-9)
Position 032 – DRUCKFEDER 5 (SKU: 233156-6)
Position 033 – VORDERGRIFF (SKU: 452682-8)
Position 034 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
Position 036 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 037 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 038 – PIN 4 (SKU: 268136-3)
Position 039 – Unterlegscheibe 8 (Artikelnummer: 253777-8)
Position 040 – DRUCKFEDER 5 (SKU: 233156-6)
Position 042 – UH5261 NAMENSSCHILD (SKU: 869270-8)
Position 043 – MAKITA-LOGO-ETIKETT (SKU: 892589-0)
Position 044 – KONDENSATOR (SKU: 645277-6)
