UN001G exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
UN001G exploded view

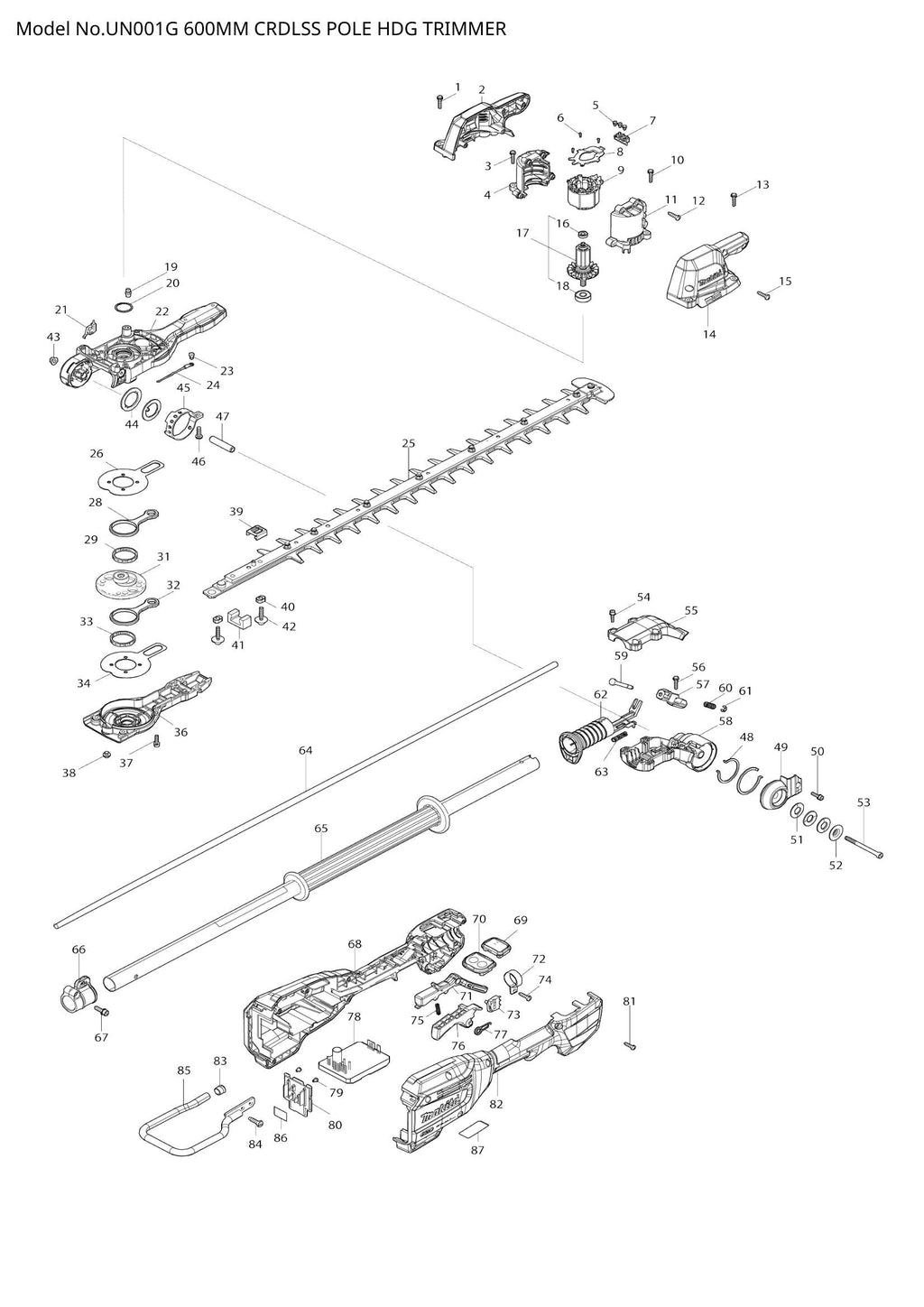

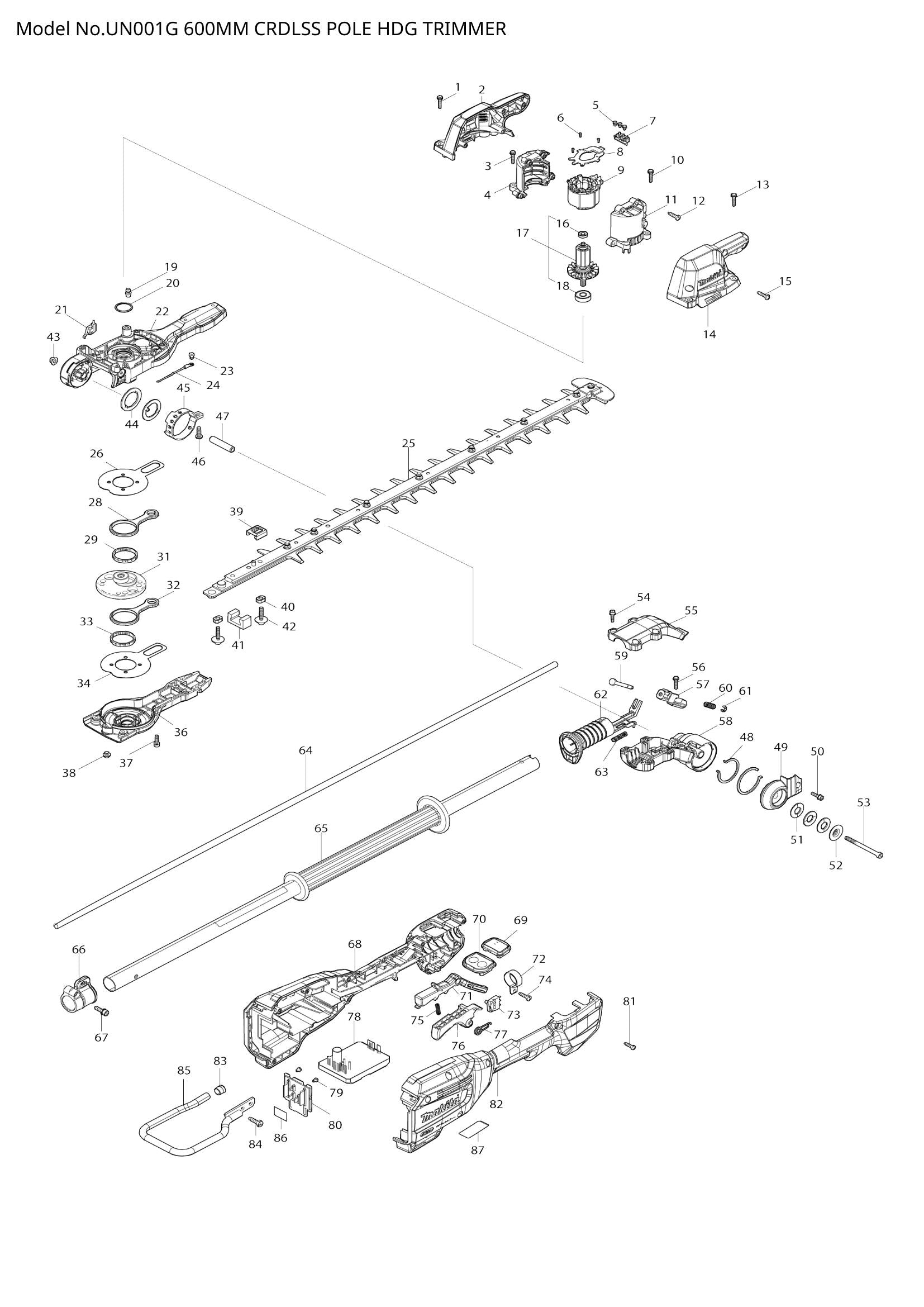

Explosionszeichnung – UN001G

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 002 – GEHÄUSESATZ (SKU: 1830N2-0)
  • Position 003 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 004 – MOTORGEHÄUSESATZ (SKU: 1830N0-4)
  • Position 005 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
  • Position 006 – Blechschraube PT 2X6 (SKU: 266490-9)
  • Position 007 – FÜHRUNGSEINHEIT (SKU: 638A88-2)
  • Position 008 – CONTROLLER B (SKU: 620N82-6)
  • Position 009 – STATOR (SKU: 629A75-2)
  • Position 010 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 011 – MOTORGEHÄUSESATZ (SKU: 1830N0-4)
  • Position 012 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 013 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 014 – GEHÄUSESATZ (SKU: 1830N2-0)
  • Position 015 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 016 – KUGELLAGER 695ZZ (SKU: 210215-3)
  • Position 017 – ROTORBAUGRUPPE (SKU: 510598-4)
  • Position 018 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 019 – SCHMIERNIPPEL (SKU: 243107-1)
  • Position 020 – O-RING 22 (SKU: 213961-7)
  • Position 021 – SCHALTEREINHEIT (SKU: 632V50-5)
  • Position 022 – GETRIEBEGEHÄUSEBAUGRUPPE (SKU: 137154-1)
  • Position 023 – Flachkopfschraube M4x8 (Artikelnummer: 652014-1)
  • Position 024 – FÜHRUNGSEINHEIT (SKU: 638A25-6)
  • Position 025 – Scherenmesser 600R Set (Artikelnummer: 1914E7-7)
  • Position 026 – Reibscheibe (Artikelnummer: 347361-0)
  • Position 028 – Pleuelstange (Artikelnummer: 347662-6)
  • Position 029 – NADELKÄFIG 315 (SKU: 212229-8)
  • Position 031 – SCHRÄGZAHNRADBAUGRUPPE (SKU: 137187-6)
  • Position 032 – Pleuelstange (Artikelnummer: 347662-6)
  • Position 033 – NADELKÄFIG 315 (SKU: 212229-8)
  • Position 034 – Reibscheibe (Artikelnummer: 347361-0)
  • Position 036 – GETRIEBEGEHÄUSEABDECKUNG (SKU: 137155-9)
  • Position 037 – Innensechskantschraube M4x16 (Artikelnummer: 922128-3)
  • Position 038 – HS-Rundkopfschraube M6X4 (SKU: 266559-9)
  • Position 039 – STAUBDICHTUNG (SKU: 422B58-5)
  • Position 040 – HÜLSE 5 (SKU: 257859-8)
  • Position 041 – DICHTUNG (SKU: 443159-4)
  • Position 042 – HS-Schraube M5x25 mit WR (Artikelnummer: 265A89-3)
  • Position 043 – Sechskantmutter mit Bund M5-8 (Artikelnummer: 252286-4)
  • Position 044 – Sicherungsscheibe 27 (SKU: 347C46-6)
  • Position 045 – WINKELHALTER (SKU: 347C47-4)
  • Position 046 – HS-Rundkopfschraube M5X16 (SKU: 265487-5)
  • Position 047 – HÜLSE 6 (SKU: 257761-5)
  • Position 048 – Sicherungsscheibe 39 (SKU: 347C45-8)
  • Position 049 – SEITENABDECKUNG (SKU: 312F28-5)
  • Position 050 – Innensechskantschraube M4x16 (Artikelnummer: 922128-3)
  • Position 051 – Kegeltellerfeder 12 (Artikelnummer: 232868-8)
  • Position 052 – SCHEIBENSCHEIBE 5 (SKU: 253603-1)
  • Position 053 – Innensechskantschraube M5x65 (Artikelnummer: 922912-6)
  • Position 054 – Innensechskantschraube M4x16 (Artikelnummer: 922128-3)
  • Position 055 – ROHRHALTERABDECKUNG 24 (SKU: 312F27-7)
  • Position 056 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 057 – STOPPER-STIFTHALTER (SKU: 4130D3-7)
  • Position 058 – ROHRHALTER 24 (SKU: 312F26-9)
  • Position 059 – STOPPERSTIFT (SKU: 327D58-1)
  • Position 060 – DRUCKFEDER 6 (SKU: 231294-8)
  • Position 061 – ANSCHLAGRING E-4 (SKU: 961011-9)
  • Position 062 – SLIDE GRIP 24 (SKU: 4130D4-5)
  • Position 063 – DRUCKFEDER 5 (SKU: 232299-1)
  • Position 064 – FÜHRUNGSEINHEIT (SKU: 638A86-6)
  • Position 065 – ROHR 24 KOMPLETT (SKU: 141V73-7)
  • Position 066 – Kleiderbügel (SKU: 168478-4)
  • Position 067 – HS-Schraube M5x18 mit WR (Artikelnummer: 922228-9)
  • Position 068 – GRIFFGEHÄUSESATZ (SKU: 1830V9-2)
  • Position 069 – Anzeigekreis komplett (Artikelnummer: 141V75-3)
  • Position 070 – SCHALTKREIS KOMPLETT (SKU: 141V77-9)
  • Position 071 – Verriegelungshebel komplett (Artikelnummer: 141V72-9)
  • Position 072 – KLEMME 24 (SKU: 346248-3)
  • Position 073 – SCHALTEREINHEIT (SKU: 632V49-0)
  • Position 074 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 075 – DRUCKFEDER 4 (SKU: 233101-1)
  • Position 076 – SCHALTHEBEL (SKU: 4130D2-9)
  • Position 077 – TORSIONSFEDER 10 (SKU: 233612-6)
  • Position 078 – CONTROLLER (SKU: 620N88-4)
  • Position 079 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
  • Position 080 – TERMINALEINHEIT (SKU: 632V24-6)
  • Position 081 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 082 – GRIFFGEHÄUSESATZ (SKU: 1830V9-2)
  • Position 083 – KAPPE (SKU: 422230-7)
  • Position 084 – Blechschraube 5x20 (Artikelnummer: 266420-0)
  • Position 085 – BATTERIESCHUTZ (SKU: 327D60-4)
  • Position 086 – UN001G SERIENNR.-ETIKETT (SKU: 8146A7-1)
  • Position 087 – UN001G NAMENSSCHILD (SKU: 8145Y6-5)
