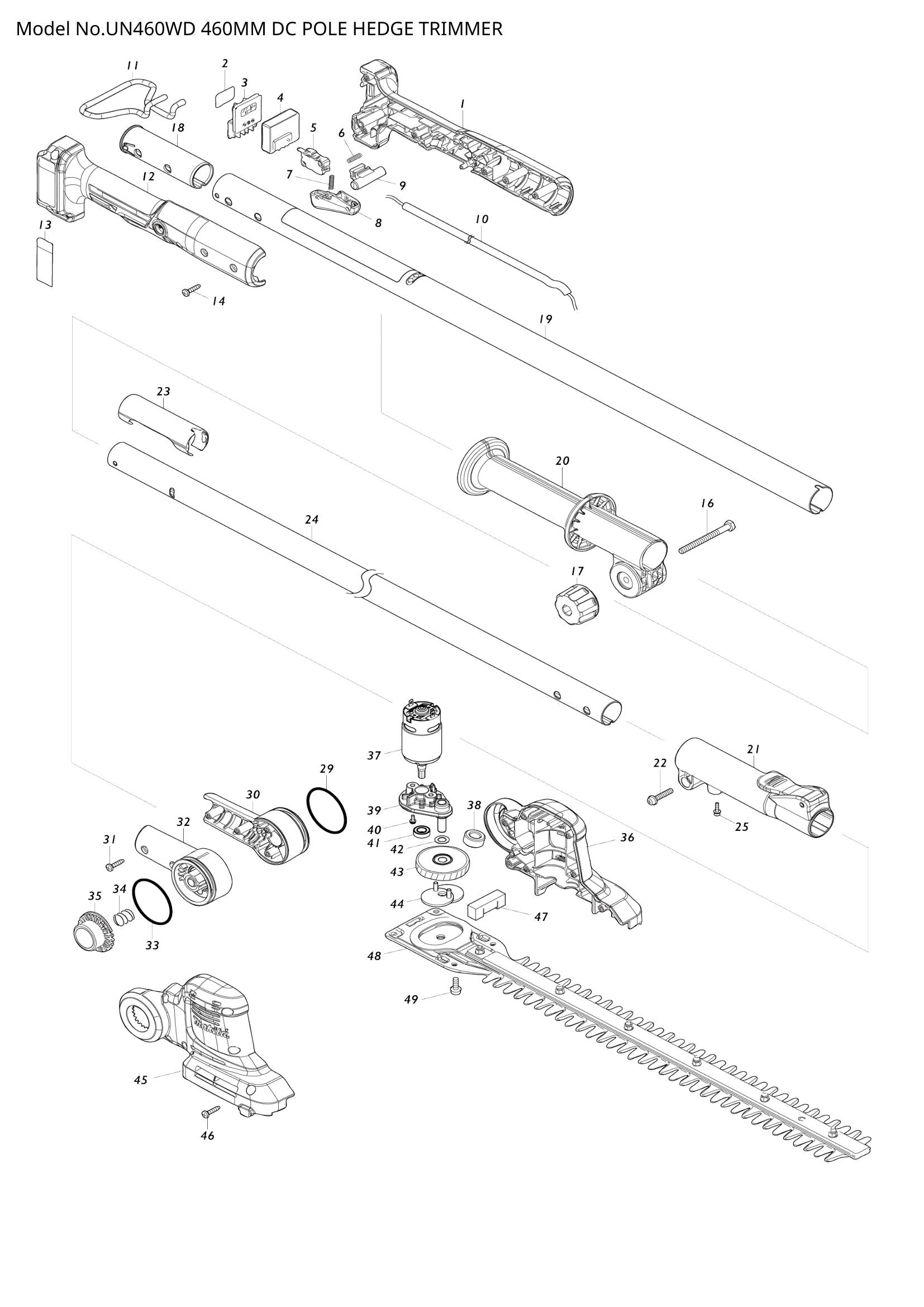

Explosionszeichnung – UN460WD

Name: Explosionszeichnung – UN460WD
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – GRIFFGEHÄUSESATZ (SKU: 183T12-9)
Position 002 – UN460WD SERIENNR.-ETIKETT (SKU: 811M48-3)
Position 003 – TERMINAL (SKU: 644813-5)
Position 004 – CONTROLLER (SKU: 620F43-8)
Position 005 – SCHALTER BMC-1112-001 (SKU: 651398-4)
Position 006 – DRUCKFEDER 4 (SKU: 231473-8)
Position 007 – DRUCKFEDER 4 (SKU: 231473-8)
Position 008 – SCHALTHEBEL (SKU: 413714-6)
Position 009 – SPERRKNOPF A (SKU: 413713-8)
Position 010 – NETZKABELEINHEIT (SKU: 699168-3)
Position 011 – BATTERIESCHUTZ (SKU: 327810-3)
Position 012 – GRIFFGEHÄUSESATZ (SKU: 183T12-9)
Position 013 – UN460WD-TYPENSCHILD (SKU: 811M46-7)
Position 014 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 016 – SECHSKANTSCHRAUBE M6X40 (SKU: 921362-2)
Position 017 – Flügelmutter M6 (Artikelnummer: 264072-1)
Position 018 – ROHRKAPPE 32 (SKU: 413712-0)
Position 020 – VORDERGRIFF A (SKU: 413719-6)
Position 021 – ROHRHALTER 32 KOMPLETT (SKU: 141C39-3)
Position 022 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
Position 023 – ROHRKAPPE 28 (SKU: 413711-2)
Position 025 – HS-Schraube M3x12 mit WR (Artikelnummer: 251568-1)
Position 030 – ROHRHALTER-SET (SKU: 183T14-5)
Position 031 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 032 – ROHRHALTER-SET (SKU: 183T14-5)
Position 034 – DRUCKFEDER 12 (SKU: 231113-8)
Position 035 – SPERRKNOPF B (SKU: 413715-4)
Position 036 – MOTORGEHÄUSESATZ (SKU: 183T13-7)
Position 037 – Gleichstrommotor (SKU: 629A64-7)
Position 039 – MOTORHALTER KOMPLETT (SKU: 141B58-3)
Position 040 – + Linsenkopfschraube M3x8 (Artikelnummer: 265199-0)
Position 041 – KUGELLAGER 688ZZ (SKU: 210124-6)
Position 042 – Unterlegscheibe 8 (Artikelnummer: 253215-0)
Position 043 – ZAHNRAD KOMPLETT (SKU: 141B59-1)
Position 045 – MOTORGEHÄUSESATZ (SKU: 183T13-7)
Position 046 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 047 – SCHWAMMDICHTUNG (SKU: 424958-3)
Position 048 – Scherenmesser 460 Baugruppe SE (Artikelnummer: 191P00-8)
Position 049 – Flachkopfschraube M5x16 (Artikelnummer: 265074-0)
Position 050 – ROHRBAUGRUPPE (SKU: 136621-3)

Explosionszeichnung – UN460WD

Beschreibung

Explosionszeichnung – UN460WD
