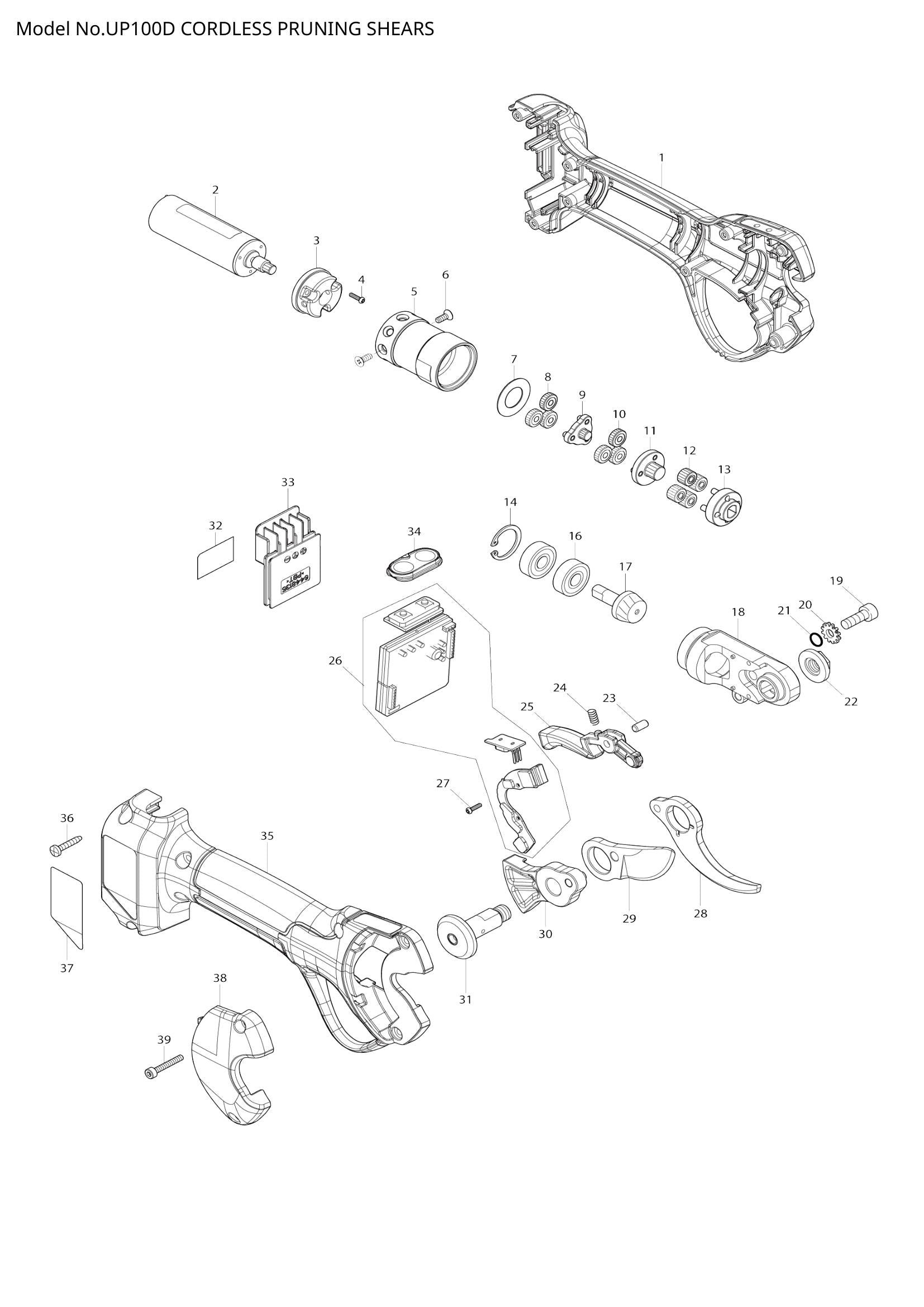

Explosionszeichnung – UP100D

Name: Explosionszeichnung – UP100D
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – GEHÄUSESATZ (SKU: 183Y33-1)
Position 002 – Gleichstrommotor (SKU: 629C07-1)
Position 003 – MOTORHALTER (SKU: 312D98-2)
Position 004 – Flachkopfschraube M2x8 (Artikelnummer: 265D05-3)
Position 005 – INNENZAHNRAD 43 (SKU: 227A61-3)
Position 006 – CH-SCHRAUBE M3X8 (SKU: 912007-3)
Position 007 – Unterlegscheibe 12 (Artikelnummer: 253084-9)
Position 008 – STIRNRAD 17 (SKU: 227A64-7)
Position 009 – STIRNRAD 8 B KOMPLETT (SKU: 162C36-6)
Position 010 – STIRNRAD 17 (SKU: 227A64-7)
Position 011 – STIRNRAD 13 KOMPLETT (SKU: 162C37-4)
Position 012 – STIRNRAD 14 (SKU: 227A63-9)
Position 013 – UNTERSTÜTZER KOMPLETT (SKU: 162C31-6)
Position 014 – Sicherungsring (INT) R-19 (SKU: 962059-4)
Position 016 – KUGELLAGER 607DDW (SKU: 210017-7)
Position 017 – ZEROL KEGELRAD 9 (SKU: 227A60-5)
Position 018 – GETRIEBEGEHÄUSE (SKU: 327B57-1)
Position 019 – Innensechskantschraube M5x14 (Artikelnummer: 922217-4)
Position 020 – SCHLOSSPLATTE (SKU: 253578-4)
Position 021 – O-RING 5 (SKU: 213021-5)
Position 022 – SECHSKANTMUTTER M8 (SKU: 252321-8)
Position 023 – PIN 4 (SKU: 256251-5)
Position 024 – DRUCKFEDER 4 (SKU: 233033-2)
Position 025 – ABZUG KOMPLETT (SKU: 162C32-4)
Position 027 – Flachkopfschraube M2x8 (Artikelnummer: 265D05-3)
Position 028 – Scherenmesser-Set L (Artikelnummer: 1911W1-7)
Position 029 – Scherenmesser-U-Satz (Artikelnummer: 1911W2-5)
Position 030 – KLINGENHALTER KOMPLETT (SKU: 162C33-2)
Position 031 – ANSATZSCHRAUBE M8 KOMPLETT (SKU: 162C35-8)
Position 032 – UP100D SERIENNR.-ETIKETT (SKU: 8586G2-3)
Position 033 – TERMINAL (SKU: 644813-5)
Position 034 – SCHALTERPLATTE KOMPLETT (SKU: 162C34-0)
Position 035 – GEHÄUSESATZ (SKU: 183Y33-1)
Position 036 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 037 – UP100D-TYPENSCHILD (SKU: 8586U1-3)
Position 039 – Innensechskantschraube M3X20 (SKU: 265633-0)

Explosionszeichnung – UP100D
