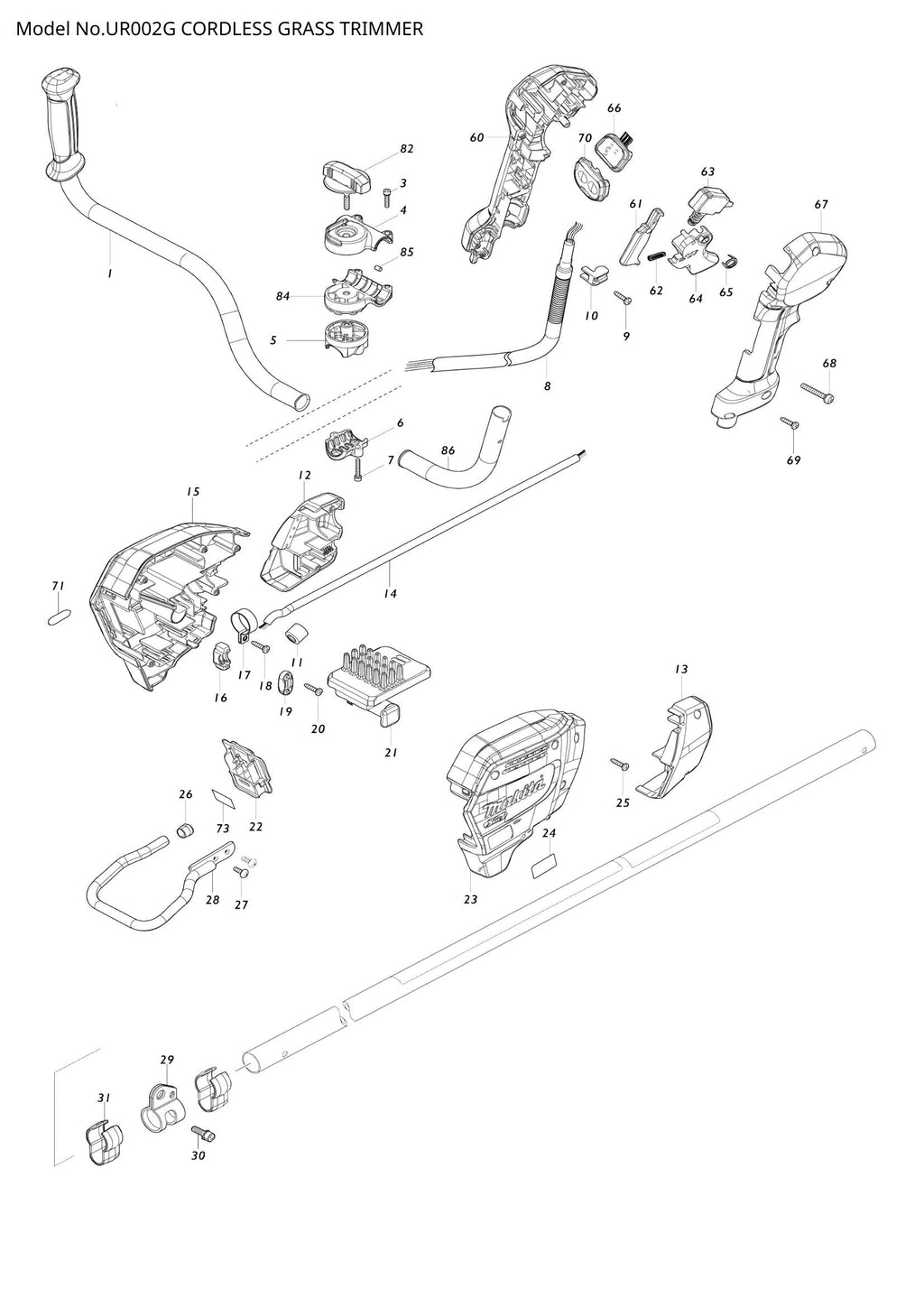

Explosionszeichnung – UR002G

Name: Explosionszeichnung – UR002G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 009 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 010 – Zugentlastung (Artikelnummer: 687260-7)
Position 011 – LEITUNGSFILTER (SKU: 688163-8)
Position 012 – GEHÄUSEABDECKUNGSSATZ (SKU: 183S35-1)
Position 013 – GEHÄUSEABDECKUNGSSATZ (SKU: 183S35-1)
Position 015 – GEHÄUSESATZ (SKU: 183S34-3)
Position 016 – Zugentlastung (Artikelnummer: 687051-6)
Position 017 – KLEMME 24 (SKU: 346248-3)
Position 018 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 019 – Zugentlastung (Artikelnummer: 687124-5)
Position 020 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 022 – TERMINALEINHEIT (SKU: 632P49-4)
Position 023 – GEHÄUSESATZ (SKU: 183S34-3)
Position 024 – UR002G NAMENSSCHILD (SKU: 811A45-7)
Position 025 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 026 – KAPPE (SKU: 422230-7)
Position 027 – Blechschraube 5x20 (Artikelnummer: 266420-0)
Position 028 – BATTERIESCHUTZ (SKU: 347752-5)
Position 029 – Kleiderbügel (SKU: 347116-3)
Position 030 – Innensechskantschraube M5x12 (Artikelnummer: 922212-4)
Position 031 – KLEMME (SKU: 457458-8)
Position 032 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
Position 033 – OBERE ABDECKUNG (SKU: 413335-4)
Position 034 – KUGELLAGER 607ZZ (SKU: 210062-2)
Position 036 – ROTOR (SKU: 619462-7)
Position 037 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 038 – INNENABDECKUNG (SKU: 455628-3)
Position 040 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 041 – Zugentlastung (Artikelnummer: 687042-7)
Position 042 – HS-Schraube M5x16 mit WR (Artikelnummer: 922223-9)
Position 043 – Innensechskantschraube M5x25 (Artikelnummer: 922241-7)
Position 044 – MOTORGEHÄUSE KOMPLETT (SKU: 141A05-8)
Position 045 – KUGELLAGER 6001DDW (SKU: 211131-2)
Position 046 – Sicherungsring R-28 (SKU: 962106-1)
Position 047 – ERHALTEN SIE DIE KOMPLETTSCHEIBE G (SKU: 140L84-9)
Position 048 – Klemmscheibe (Artikelnummer: 346084-7)
Position 049 – Innensechskantschraube M5x20 (Artikelnummer: 266896-1)
Position 050 – Polypropylen-Unterlegscheibe 4 (SKU: 261156-6)
Position 051 – SCHUTZKLEMME (SKU: 346785-7)
Position 052 – PROTECTOR (SKU: 413336-2)
Position 053 – PROTECTOR U EXT. 350 COMPLE (SKU: 141A09-0)
Position 054 – CUTTER (SKU: 347115-5)
Position 055 – Blechschraube 5x16 (Artikelnummer: 266388-0)
Position 056 – ROHR KOMPLETT O (SKU: 141B05-4)
Position 057 – O-RING 19 (SKU: 213325-5)
Position 058 – CUP (SKU: 168526-9)
Position 059 – SECHSKANTMUTTER M10-17 (SKU: 264025-0)
Position 060 – GRIFFSATZ (SKU: 183S64-4)
Position 061 – Verriegelungshebel (Artikelnummer: 459146-3)
Position 062 – DRUCKFEDER 4 (SKU: 233101-1)
Position 063 – SCHALTER C3JR-1A-PAXD3 (SKU: 651492-2)
Position 064 – SCHALTHEBEL (SKU: 459145-5)
Position 065 – TORSIONSFEDER 11 (SKU: 233540-5)
Position 066 – Anzeigekreis komplett (Artikelnummer: 141B31-3)
Position 067 – GRIFFSATZ (SKU: 183S64-4)
Position 068 – Flachkopfschraube M5x35 (Artikelnummer: 911258-5)
Position 069 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 070 – SCHALTKREIS KOMPLETT G (SKU: 140W06-5)
Position 071 – XGT-LOGO-ETIKETT (SKU: 8012U4-2)
Position 072 – Gummikappe 24 (SKU: 422727-6)
Position 073 – UR002G SERIENNR.-ETIKETT (SKU: 811A49-9)

Explosionszeichnung – UR002G

Beschreibung

Explosionszeichnung – UR002G
