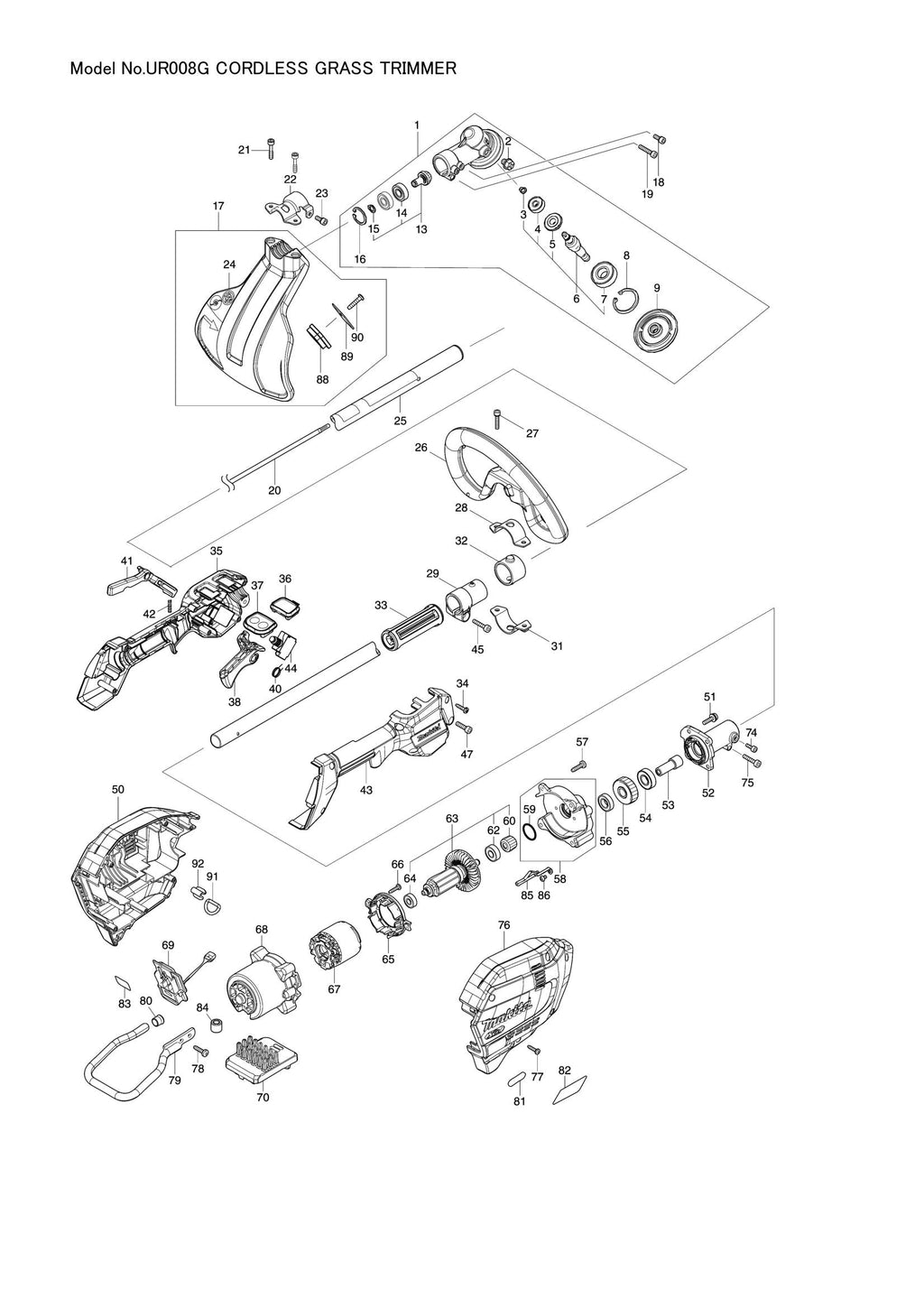

Explosionszeichnung – UR008G

Name: Explosionszeichnung – UR008G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – GETRIEBEGEHÄUSEBAUGRUPPE US (SKU: 127380-0)
Position 002 – +Sechskantschraube M8x10 mit R (Artikelnummer: 265590-2)
Position 003 – Sicherungsring (außen) S-7 (SKU: 259070-8)
Position 004 – KUGELLAGER 627ZZ (SKU: 210030-5)
Position 005 – Spiralkegelrad 21 (Artikelnummer: 226954-5)
Position 006 – Schneidwellenbaugruppe (Artikelnummer: 136234-0)
Position 007 – KUGELLAGER 6202DDW (SKU: 211228-7)
Position 008 – Sicherungsring (INT) R-35 (SKU: 259069-3)
Position 009 – ERHALTEN SIE DIE KOMPLETTUNTERLEGSCHEIBE (SKU: 140N88-3)
Position 013 – Spiralkegelradbaugruppe (Artikelnummer: 136236-6)
Position 014 – KUGELLAGER 609ZZ (SKU: 210049-4)
Position 015 – Sicherungsring (außen) S-9 (SKU: 259071-6)
Position 016 – Sicherungsring (INT)R-24 (SKU: 259072-4)
Position 017 – PROTECTOR N 430 SET MG (SKU: 191B55-9)
Position 018 – HSHBOLT M5X14 MIT W (SKU: 922216-6)
Position 020 – WELLE (SKU: 327056-1)
Position 021 – HSHBOLT M5X25 (SKU: 251513-6)
Position 022 – SCHUTZKLEMME 24 (SKU: 347107-4)
Position 023 – HSHBOLT M5X14 MIT W (SKU: 922216-6)
Position 024 – PROTECTOR N 420-450 (SKU: 457273-0)
Position 025 – SCHAFTROHR KOMPLETT J (SKU: 140S83-3)
Position 026 – BÜGELGRIFF (SKU: 457267-5)
Position 027 – HSHBOLT M5X20 MIT WG (SKU: 922234-4)
Position 028 – OBERE KLEMME 35 (SKU: 347113-9)
Position 029 – ROHRHALTER 24 (SKU: 457269-1)
Position 031 – UNTERE KLEMME 35 (SKU: 347114-7)
Position 032 – DÄMPFER (SKU: 424942-8)
Position 033 – DISTANZSTÜCK 24 (Artikelnummer: 451601-1)
Position 034 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 035 – GRIFFSATZ (SKU: 183S36-9)
Position 038 – SCHALTHEBEL (SKU: 459758-2)
Position 040 – TORSIONSFEDER 12 (SKU: 233622-3)
Position 041 – Verriegelungshebel (Artikelnummer: 459759-0)
Position 042 – DRUCKFEDER 4 (SKU: 233101-1)
Position 043 – GRIFFSATZ (SKU: 183S36-9)
Position 044 – SCHALTER C3JR-1A-PAXD3 (SKU: 651492-2)
Position 045 – HSHBOLT M5X25 MIT WG (SKU: 922244-1)
Position 047 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 051 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
Position 052 – ROHRHALTERUNG KOMPLETT (SKU: 140Y38-4)
Position 053 – SPINDELNABE (SKU: 325811-5)
Position 054 – KUGELLAGER 6001DDW (SKU: 211131-2)
Position 055 – SCHRÄGZAHNRAD 33 (SKU: 227848-7)
Position 056 – KUGELLAGER 6901ZZ (SKU: 211150-8)
Position 057 – Blechschraube 5x20 (Artikelnummer: 266420-0)
Position 058 – GETRIEBE (SKU: 136368-9)
Position 059 – O-RING 22 (SKU: 213961-7)
Position 060 – SCHRÄGZAHNRAD 16 (SKU: 227834-8)
Position 062 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 063 – ROTORBAUGRUPPE (SKU: 519647-4)
Position 064 – KUGELLAGER 607ZZ (SKU: 210062-2)
Position 065 – Prallplatte (Artikelnummer: 459764-7)
Position 066 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 067 – STATOR (SKU: 629A25-7)
Position 068 – MOTORGEHÄUSE (SKU: 412961-6)
Position 069 – TERMINALEINHEIT (SKU: 632P49-4)
Position 070 – CONTROLLER (SKU: 620F28-4)
Position 075 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 077 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 078 – Blechschraube 5x20 (Artikelnummer: 266420-0)
Position 079 – BATTERIESCHUTZ (SKU: 347752-5)
Position 080 – KAPPE (SKU: 422230-7)
Position 081 – XGT-LOGO-ETIKETT (SKU: 8025F3-0)
Position 082 – UR008G TYPENSCHILD (SKU: 811Y17-6)
Position 083 – UR008G SERIENNR.-ETIKETT (SKU: 811Y21-5)
Position 084 – LEITUNGSFILTER (SKU: 688163-8)
Position 086 – Flachkopfschraube M4x6 (Artikelnummer: 911102-6)
Position 088 – CUTTER-VERLÄNGERUNG (SKU: 459765-5)
Position 089 – CUTTER (SKU: 347115-5)
Position 090 – Blechschraube 5x25 (Artikelnummer: 266459-3)
Position 091 – D-RING 20 (SKU: 327742-4)
Position 092 – RINGHALTERUNG (SKU: 347783-4)

Explosionszeichnung – UR008G

Beschreibung

Explosionszeichnung – UR008G
