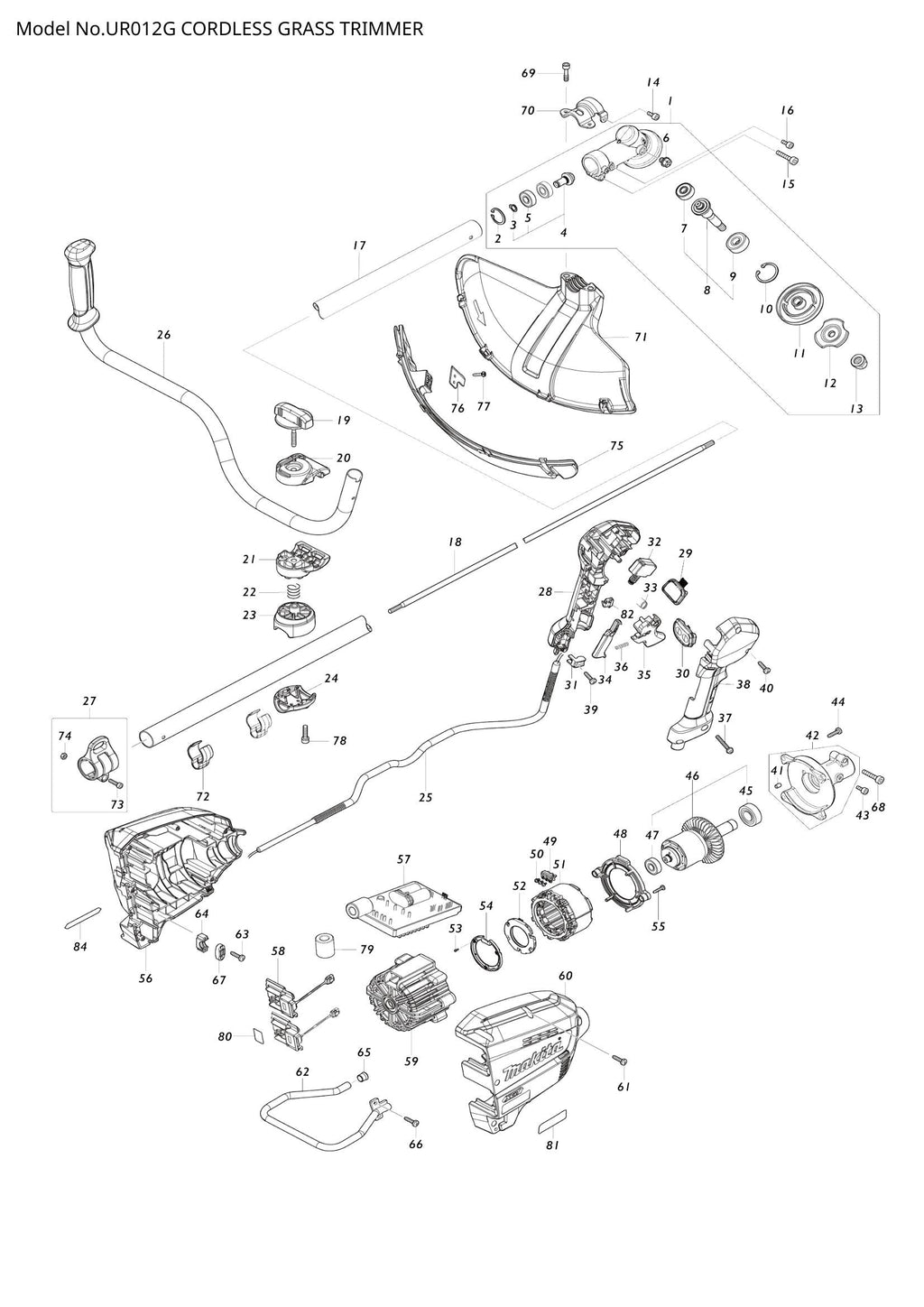

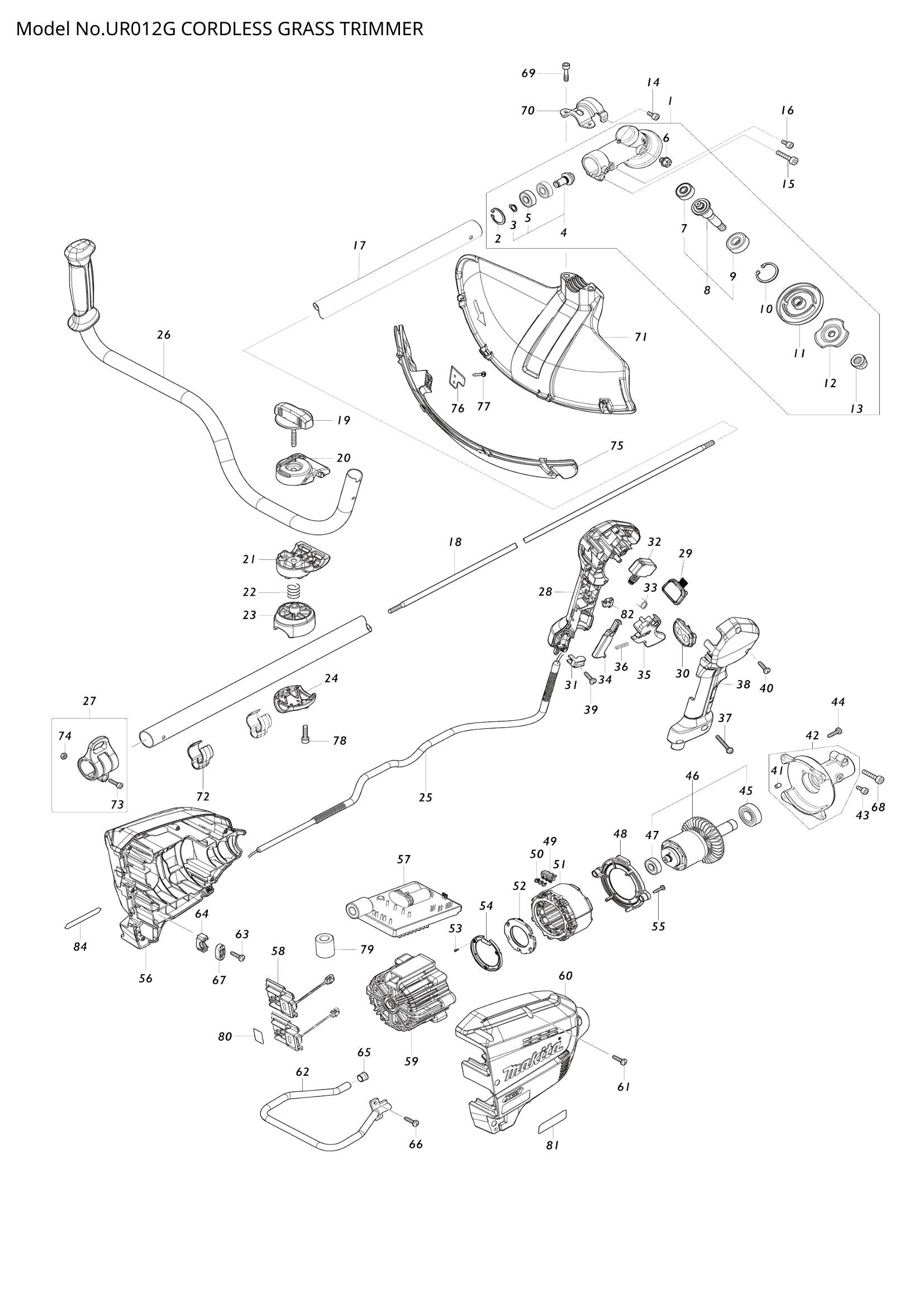

Explosionszeichnung – UR012G

Name: Explosionszeichnung – UR012G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Getriebegehäusebaugruppe G (SKU: 127238-3)
Position 002 – Halftering (INT) R-26 (SKU: 257470-6)
Position 003 – Halftering (EXT) S-10 (SKU: 257471-4)
Position 004 – Spiralkegelrad 13 Baugruppe (SKU: 136564-9)
Position 005 – Kugellager 6000ZZ (SKU: 210067-2)
Position 006 – Sechskantschraube M8X10 R (SKU: 265590-2)
Position 007 – Kugellager 629ZZ (SKU: 210084-2)
Position 008 – Messerwelle G Baugruppe (SKU: 136565-7)
Position 009 – Kugellager 6201LLU (SKU: 211137-0)
Position 010 – Halftering (INT) R-32 (SKU: 257469-1)
Position 011 – Aufnahmescheibe kpl. G (SKU: 140J59-6)
Position 012 – Klemmscheibe kpl. G (SKU: 162567-7)
Position 013 – Sechskant-Sicherungsmutter M1 (SKU: 252236-9)
Position 014 – Innensechskantkopfschraube M (SKU: 922211-6)
Position 015 – Innensechskantkopfschraube M (SKU: 922353-6)
Position 016 – Innensechskantkopfschraube M (SKU: 922211-6)
Position 017 – Schaftrohr komplett A (SKU: 141D74-7)
Position 018 – Schaft (SKU: 327845-4)
Position 019 – Knopf 57 (SKU: 168796-0)
Position 020 – Oberer Handgriffhalter komplett (SKU: 144313-0)
Position 021 – Unterer Handgriffhalter (SKU: 319517-5)
Position 022 – Druckfeder 16 (SKU: 233309-7)
Position 023 – Rohrhalter (SKU: 319799-9)
Position 024 – Rohrklemme (SKU: 318422-3)
Position 025 – Stromversorgungskabeleinheit (SKU: 699171-4)
Position 026 – Handgriff 22 komplett (SKU: 140J61-9)
Position 027 – Tragegurtaufnahme kpl. (SKU: 125558-9)
Position 028 – Griffsatz (SKU: 183T68-2)
Position 029 – Anzeigeschaltung komplett E (SKU: 141D25-0)
Position 030 – Schaltkreis komplett G (SKU: 140W06-5)
Position 031 – Kabelklemme (SKU: 687260-7)
Position 032 – Schalter C3JR-1A-PAXD3 (SKU: 651492-2)
Position 033 – Torsionsfeder 11 (SKU: 233540-5)
Position 034 – Absperrhebel (SKU: 459146-3)
Position 035 – Schalthebel (SKU: 459145-5)
Position 036 – Druckfeder 4 (SKU: 233101-1)
Position 037 – Flachkopfschraube M5X35 WR (SKU: 911258-5)
Position 038 – Griffsatz (SKU: 183T68-2)
Position 039 – Bindekopf-Blechschraube 4X18 (SKU: 266326-2)
Position 040 – Bindekopf-Blechschraube 4X18 (SKU: 266326-2)
Position 041 – Gummistift 6 (SKU: 263005-3)
Position 042 – Schaftaufnahme-Baugruppe (SKU: 136465-1)
Position 043 – Innensechskantkopfschraube M (SKU: 922211-6)
Position 044 – Bindekopf-Blechschraube 5X20 (SKU: 266420-0)
Position 045 – Kugellager 6003DDW (SKU: 211275-8)
Position 047 – Kugellager 6000DDW (SKU: 210059-1)
Position 048 – Prallplatte (SKU: 459144-7)
Position 049 – Leitende Einheit (SKU: 632T09-0)
Position 050 – Flachkopfschraube M3X6 (SKU: 652031-1)
Position 051 – Stator (SKU: 629A82-5)
Position 052 – Controller B (SKU: 620F36-5)
Position 053 – Zylinderschraube 2X6 (SKU: 266490-9)
Position 054 – Stopper (SKU: 687B69-9)
Position 055 – Bindekopf-Blechschraube 4X18 (SKU: 266326-2)
Position 056 – Gehäusesatz (SKU: 183T69-0)
Position 058 – Klemmeneinheit (SKU: 632P49-4)
Position 059 – Motorgehäuse (SKU: 459143-9)
Position 060 – Gehäusesatz (SKU: 183T69-0)
Position 061 – Bindekopf-Blechschraube 4X18 (SKU: 266326-2)
Position 063 – Bindekopf-Blechschraube 4X18 (SKU: 266326-2)
Position 064 – Kabelklemme (SKU: 687051-6)
Position 065 – Kappe (SKU: 422230-7)
Position 066 – Bindekopf-Blechschraube 5X20 (SKU: 266420-0)
Position 067 – Kabelklemme (SKU: 687052-4)
Position 068 – Innensechskantkopfschraube M (SKU: 922353-6)
Position 069 – Innensechskantkopfschraube M (SKU: 266280-0)
Position 070 – Schutzhaubenklemme 28 (SKU: 347494-1)
Position 071 – Schutzhaube 450 (SKU: 459147-1)
Position 072 – Kabelklemme (SKU: 455588-9)
Position 073 – Innensechskantkopfschraube M (SKU: 266698-5)
Position 074 – Sechskantmutter M5 (SKU: 264086-0)
Position 075 – Schutzleiste 480 komplett (SKU: 141D72-1)
Position 076 – Schneider (SKU: 347493-3)
Position 077 – Bindekopf-Blechschraube 4X18 (SKU: 266326-2)
Position 078 – Innensechskantkopfschraube M (SKU: 922341-3)
Position 079 – Leitungsfilter (SKU: 688140-0)
Position 080 – Serien-nr-schild UR012G (SKU: 811X20-1)
Position 081 – Typenschild UR012G (SKU: 811X59-4)
Position 082 – Schaltereinheit (SKU: 632G61-0)
Position 084 – XGT-Logo-Aufkleber (SKU: 8040V4-6)

Explosionszeichnung – UR012G

Beschreibung

Explosionszeichnung – UR012G
