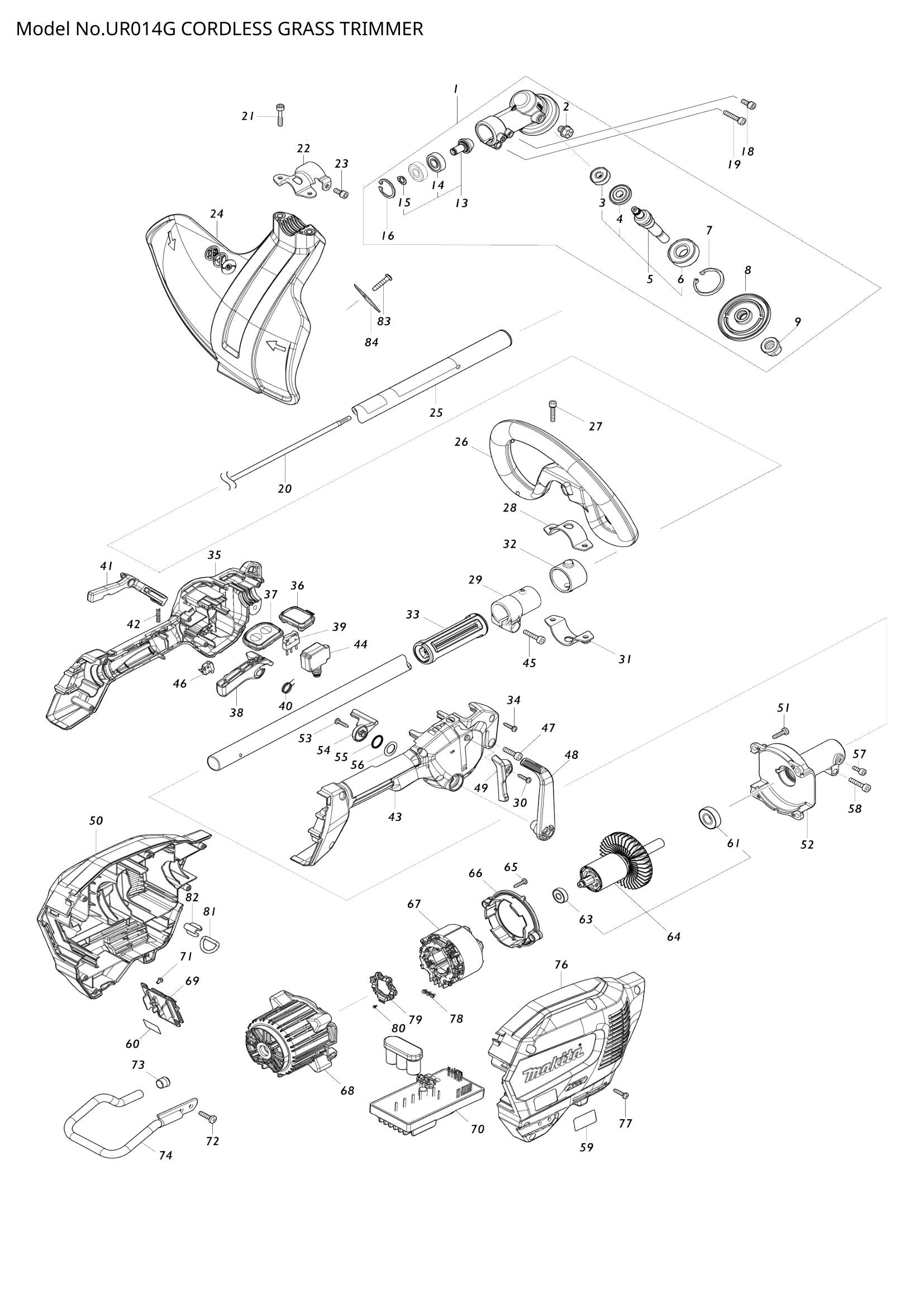

UR014G Explosionsansicht
  • Position 001 – GETRIEBEGEHÄUSEBAUGRUPPE R (SKU: 122D73-8)
  • Position 002 – +Sechskantschraube M8x10 mit R (Artikelnummer: 265590-2)
  • Position 003 – KUGELLAGER 627ZZ (SKU: 210030-5)
  • Position 004 – ZEROL KEGELRAD 21 (SKU: 227A47-7)
  • Position 005 – Schneidwellen-US-Baugruppe (Artikelnummer: 136860-5)
  • Position 006 – KUGELLAGER 6202DDW (SKU: 211228-7)
  • Position 007 – Sicherungsring (INT) R-35 (SKU: 259069-3)
  • Position 008 – ERHALTEN SIE DIE UNTERLEGSCHEIBE R (SKU: 327B76-7)
  • Position 009 – SECHSKANT-SICHERUNGSMUTTER M10-17 (SKU: 252236-9)
  • Position 013 – Spiralkegelradbaugruppe (Artikelnummer: 136861-3)
  • Position 014 – KUGELLAGER 609ZZ (SKU: 210157-1)
  • Position 015 – Sicherungsring (außen) S-9 (Artikelnummer: 259071-6)
  • Position 016 – Sicherungsring (INT)R-24 (SKU: 259072-4)
  • Position 018 – HS-Schraube M5x14 mit W (Artikelnummer: 922216-6)
  • Position 019 – Innensechskantschraube M6x30 (Artikelnummer: 922353-6)
  • Position 020 – WELLE (SKU: 327056-1)
  • Position 021 – Innensechskantschraube M6x25 (Artikelnummer: 266280-0)
  • Position 022 – Schutzklammer 25G (SKU: 347B13-5)
  • Position 023 – HS-Schraube M5x14 mit W (Artikelnummer: 922216-6)
  • Position 024 – PROTECTOR 450 (SKU: 413N78-2)
  • Position 025 – SCHAFTROHR KOMPLETT C (SKU: 141N31-5)
  • Position 026 – Bügelgriff (Artikelnummer: 457267-5)
  • Position 027 – HS-Schraube M5x20 mit WG (Artikelnummer: 922234-4)
  • Position 028 – OBERE KLEMME 35 (SKU: 347113-9)
  • Position 029 – ROHRHALTER 25 (SKU: 413P01-9)
  • Position 030 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 031 – UNTERE KLEMME 35 (SKU: 347114-7)
  • Position 032 – DÄMPFER (SKU: 424942-8)
  • Position 033 – DISTANZSTÜCK 25 (Artikelnummer: 413P05-1)
  • Position 034 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 035 – GRIFFSATZ (SKU: 183X43-2)
  • Position 036 – Anzeigekreis komplett (Artikelnummer: 141N51-9)
  • Position 037 – SCHALTKREIS KOMPLETT G (SKU: 141N47-0)
  • Position 038 – SCHALTHEBEL (SKU: 413N93-6)
  • Position 039 – SCHALTEREINHEIT (SKU: 632U35-5)
  • Position 040 – TORSIONSFEDER 12 (SKU: 233622-3)
  • Position 041 – Verriegelungshebel (SKU: 413P00-1)
  • Position 042 – DRUCKFEDER 4 (SKU: 233101-1)
  • Position 043 – GRIFFSATZ (SKU: 183X43-2)
  • Position 044 – SCHALTER C3JR-1A-PAXD3 (SKU: 651492-2)
  • Position 045 – HS-Schraube M5x25 mit WG (Artikelnummer: 922244-1)
  • Position 046 – SCHALTEREINHEIT (SKU: 632U36-3)
  • Position 047 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
  • Position 048 – STEUERHEBEL (SKU: 413N94-4)
  • Position 049 – WÄCHTER (SKU: 413P03-5)
  • Position 050 – GEHÄUSESATZ (SKU: 183X40-8)
  • Position 051 – Blechschraube 5x20 (Artikelnummer: 266420-0)
  • Position 052 – ROHRHALTERUNG (SKU: 136862-1)
  • Position 053 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 054 – LINK (SKU: 413N95-2)
  • Position 055 – O-RING 14 (Artikelnummer: 213154-6)
  • Position 056 – Unterlegscheibe 13 (Artikelnummer: 253798-0)
  • Position 057 – HS-Schraube M5x12 mit W (Artikelnummer: 922211-6)
  • Position 058 – Innensechskantschraube M6x30 (Artikelnummer: 922353-6)
  • Position 059 – UR014G NAMENSSCHILD (SKU: 8585W2-9)
  • Position 060 – UR014G SERIENNR.-ETIKETT (SKU: 8585W9-5)
  • Position 061 – KUGELLAGER 6001ZZ (SKU: 210244-6)
  • Position 063 – KUGELLAGER 607ZZ (SKU: 210062-2)
  • Position 064 – ROTORBAUGRUPPE (SKU: 510551-0)
  • Position 065 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 066 – Prallplatte (Artikelnummer: 413N96-0)
  • Position 067 – STATOR (SKU: 629B96-0)
  • Position 068 – MOTORGEHÄUSE (SKU: 413N72-4)
  • Position 069 – TERMINALEINHEIT (SKU: 632T07-4)
  • Position 070 – CONTROLLER (SKU: 620K90-9)
  • Position 071 – Linsenkopfschraube M3x6 (Artikelnummer: 652031-1)
  • Position 072 – Blechschraube 5x20 (Artikelnummer: 266420-0)
  • Position 073 – KAPPE (SKU: 422230-7)
  • Position 074 – BATTERIESCHUTZ (SKU: 327B36-9)
  • Position 076 – GEHÄUSESATZ (Artikelnummer: 183X40-8)
  • Position 077 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 078 – Senkkopfschraube M3x6 (Artikelnummer: 652069-6)
  • Position 079 – SENSOREINHEIT (SKU: 632R96-7)
  • Position 081 – D-RING 20 (Artikelnummer: 327742-4)
  • Position 082 – RINGHALTERUNG (SKU: 347783-4)
  • Position 083 – Blechschraube 5x16 (Artikelnummer: 266388-0)
  • Position 084 – CUTTER (SKU: 347B15-1)
