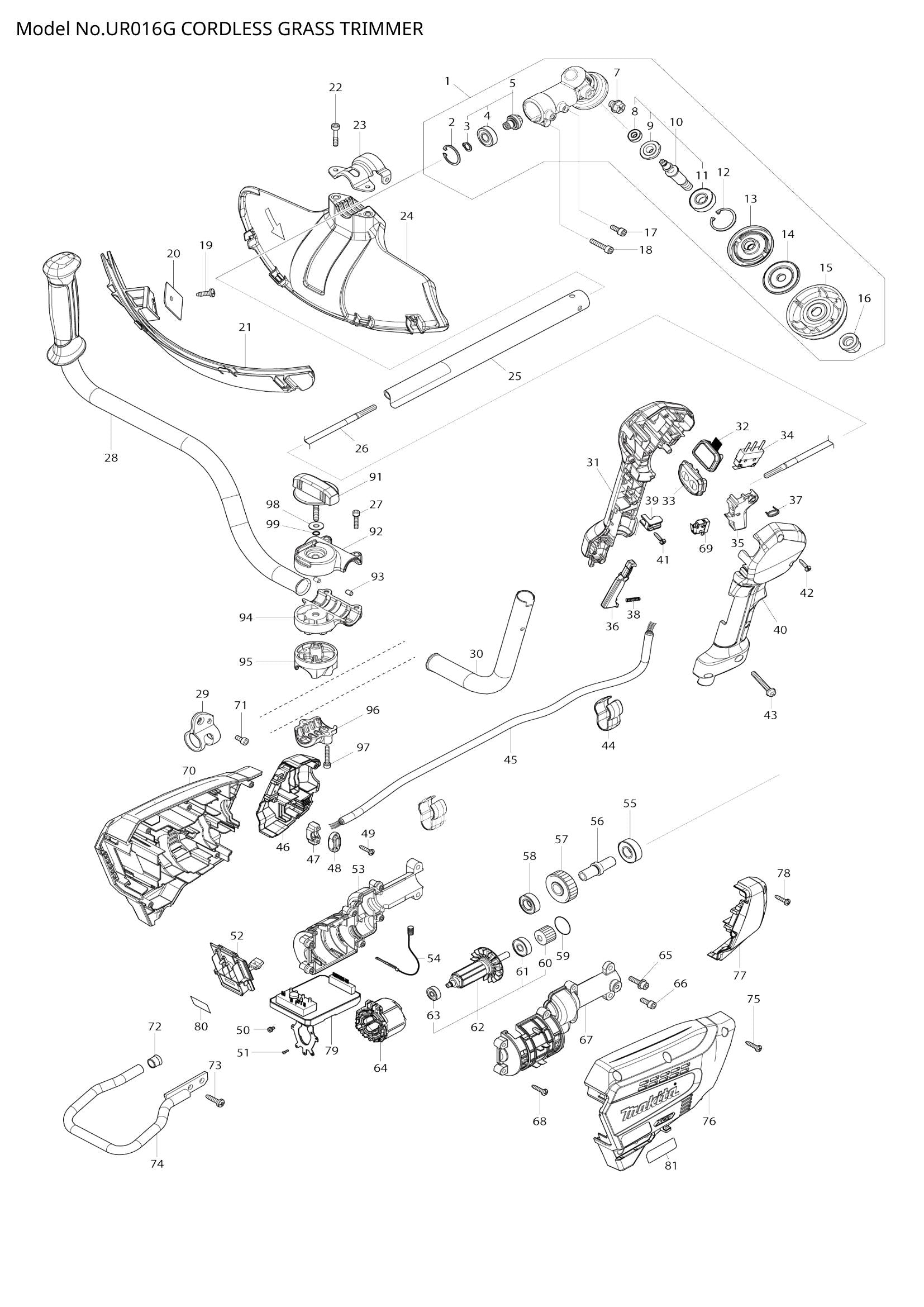

UR016G exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
UR016G exploded view

Explosionszeichnung – UR016G

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GETRIEBEGEHÄUSEBAUGRUPPE G (SKU: 126840-9)
  • Position 002 – Sicherungsring (INT)R-24 (SKU: 259072-4)
  • Position 003 – Sicherungsring (außen) S-9 (SKU: 259071-6)
  • Position 004 – KUGELLAGER 609ZZ (SKU: 210157-1)
  • Position 005 – SPIRALKEGELRAD 14 BAUGRUPPE (SKU: 136949-9)
  • Position 007 – +Sechskantschraube M8x10 mit R (Artikelnummer: 265590-2)
  • Position 008 – KUGELLAGER 696ZZ (SKU: 210180-6)
  • Position 009 – Spiralkegelrad 19 (Artikelnummer: 226184-8)
  • Position 010 – Schneidwellen-G-Baugruppe (Artikelnummer: 136973-2)
  • Position 011 – KUGELLAGER 6001LLU (SKU: 211138-8)
  • Position 012 – Sicherungsring (INT)R-28 (SKU: 257456-0)
  • Position 013 – ERHALTEN SIE DIE KOMPLETTUNTERLEGSCHEIBE (SKU: 140A87-7)
  • Position 014 – Klemmscheibe US (SKU: 347766-4)
  • Position 015 – CUP US (SKU: 413201-5)
  • Position 016 – SECHSKANT-SICHERUNGSMUTTER M10-17 (SKU: 252236-9)
  • Position 017 – HSHBOLT M5X14 MIT W (SKU: 922216-6)
  • Position 018 – Innensechskantschraube M5x25 (Artikelnummer: 922242-5)
  • Position 019 – Blechschraube 5x16 (Artikelnummer: 266388-0)
  • Position 020 – CUTTER (SKU: 347115-5)
  • Position 021 – PROTECTOR U EXT. 300-330 COM (SKU: 140X35-4)
  • Position 022 – HSHBOLT M5X25 (SKU: 251513-6)
  • Position 023 – SCHUTZKLEMME 24 (SKU: 347107-4)
  • Position 024 – PROTECTOR U 330 (SKU: 412969-0)
  • Position 025 – SCHACHTROHR KOMPLETT I (Artikelnummer: 141N92-5)
  • Position 026 – WELLE (SKU: 327B90-3)
  • Position 027 – Innensechskantschraube M5x25 (Artikelnummer: 922241-7)
  • Position 028 – GRIFF 19 L KOMPLETT (SKU: 141E67-0)
  • Position 029 – Kleiderbügel (SKU: 347116-3)
  • Position 030 – GRIFF 19 R (SKU: 327861-6)
  • Position 031 – GRIFFSATZ (SKU: 183X79-1)
  • Position 032 – Anzeigekreis komplett (Artikelnummer: 141D26-8)
  • Position 033 – SCHALTKREIS KOMPLETT G (SKU: 140W06-5)
  • Position 034 – SCHALTEREINHEIT (SKU: 632U35-5)
  • Position 035 – SCHALTHEBEL (SKU: 413P49-1)
  • Position 036 – Verriegelungshebel (SKU: 413P48-3)
  • Position 037 – TORSIONSFEDER 11 (SKU: 233540-5)
  • Position 038 – DRUCKFEDER 4 (SKU: 233101-1)
  • Position 039 – Zugentlastung (Artikelnummer: 687260-7)
  • Position 040 – GRIFFSATZ (SKU: 183X79-1)
  • Position 041 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 042 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 043 – Flachkopfschraube M5x35 (Artikelnummer: 911258-5)
  • Position 044 – KLEMME (SKU: 457458-8)
  • Position 045 – NETZKABELEINHEIT (SKU: 699224-9)
  • Position 046 – GEHÄUSEABDECKUNGSSATZ (SKU: 183X81-4)
  • Position 047 – Zugentlastung (Artikelnummer: 687051-6)
  • Position 048 – Zugentlastung (Artikelnummer: 687123-7)
  • Position 049 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 050 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
  • Position 051 – Blechschraube PT 2X6 (SKU: 266490-9)
  • Position 052 – TERMINALEINHEIT (SKU: 632P76-1)
  • Position 053 – MOTORGEHÄUSESATZ (SKU: 183X80-6)
  • Position 054 – FÜHRUNGSEINHEIT (SKU: 632R79-7)
  • Position 055 – KUGELLAGER 6001ZZ (SKU: 210244-6)
  • Position 056 – SPINDELNABE (SKU: 327719-9)
  • Position 057 – SCHRÄGZAHNRAD ​​33 (SKU: 227848-7)
  • Position 058 – KUGELLAGER 6901ZZ (SKU: 210243-8)
  • Position 059 – O-RING 21 (SKU: 213925-1)
  • Position 060 – SCHRÄGZAHNRAD ​​16 (SKU: 227A68-9)
  • Position 061 – KUGELLAGER 627ZZ (SKU: 210236-5)
  • Position 062 – ROTORBAUGRUPPE (SKU: 519814-1)
  • Position 063 – KUGELLAGER 625ZZ (SKU: 210235-7)
  • Position 064 – STATOR (SKU: 629340-3)
  • Position 065 – HSHBOLT M5X20 MIT WG (SKU: 922234-4)
  • Position 066 – HSHBOLT M5X14 MIT W (SKU: 922216-6)
  • Position 067 – MOTORGEHÄUSESATZ (SKU: 183X80-6)
  • Position 068 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 069 – SCHALTEREINHEIT (SKU: 632U36-3)
  • Position 070 – GEHÄUSESATZ (SKU: 183Y16-1)
  • Position 071 – Innensechskantschraube M5x12 (Artikelnummer: 922212-4)
  • Position 072 – KAPPE (SKU: 422230-7)
  • Position 073 – Blechschraube 5x20 (Artikelnummer: 266420-0)
  • Position 074 – BATTERIESCHUTZ (SKU: 347B26-6)
  • Position 075 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 076 – GEHÄUSESATZ (SKU: 183Y16-1)
  • Position 077 – GEHÄUSEABDECKUNGSSATZ (SKU: 183X81-4)
  • Position 078 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 079 – CONTROLLER (SKU: 620L55-7)
  • Position 080 – UR016G SERIENNR.-ETIKETT (SKU: 8587V4-0)
  • Position 081 – UR016G TYPENSCHILD (SKU: 8587U9-3)
  • Position 091 – KNOPF 57 (SKU: 162965-5)
  • Position 092 – OBERER GRIFFHALTER 19 COM (SKU: 141D69-0)
  • Position 093 – Gummistift 6 (SKU: 263005-3)
  • Position 094 – UNTERER GRIFFHALTER 19 (SKU: 312B85-9)
  • Position 095 – OBERER ROHRHALTER 24 (SKU: 312B65-5)
  • Position 096 – UNTERER ROHRHALTER 24 (SKU: 312B66-3)
  • Position 097 – Innensechskantschraube M5x30 (Artikelnummer: 922251-4)
  • Position 098 – Unterlegscheibe 6 (Artikelnummer: 253047-5)
  • Position 099 – O-RING 5 (SKU: 213960-9)
