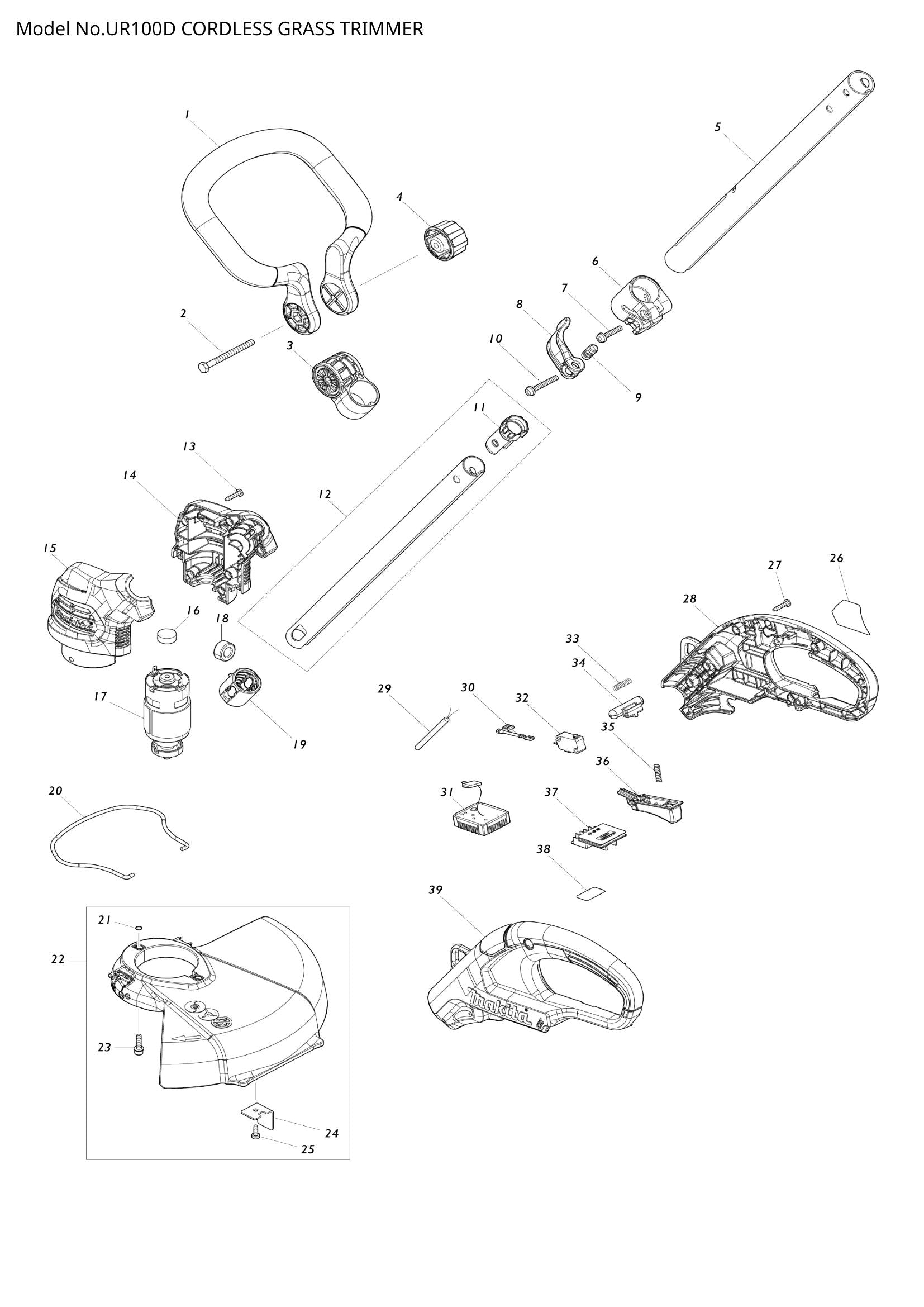

Explosionszeichnung – UR100D

Name: Explosionszeichnung – UR100D
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – VORDERGRIFF (SKU: 458505-8)
Position 002 – SECHSKANTSCHRAUBE M6X65 (SKU: 921387-6)
Position 003 – GRIFFHALTER (SKU: 458260-2)
Position 004 – Flügelmutter M6 (Artikelnummer: 264072-1)
Position 005 – ROHR 28 KOMPLETT A (SKU: 144939-8)
Position 006 – HÜLSE (SKU: 458256-3)
Position 007 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
Position 008 – HEBEL (SKU: 458257-1)
Position 010 – Flachkopfschraube M5x35 (Artikelnummer: 911258-5)
Position 011 – ROHRKAPPE (SKU: 458258-9)
Position 012 – PIPE24 ASS'Y (SKU: 135952-7)
Position 013 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 014 – MOTORGEHÄUSESATZ (SKU: 183H91-5)
Position 014 – MOTORGEHÄUSESATZ (SKU: 183T32-3)
Position 015 – MOTORGEHÄUSESATZ (SKU: 183H91-5)
Position 015 – MOTORGEHÄUSESATZ (SKU: 183T32-3)
Position 016 – KAPPE (SKU: 421940-3)
Position 017 – Gleichstrommotor (SKU: 629315-2)
Position 019 – Gummimanschette 24 (SKU: 424567-8)
Position 020 – DRAHTSCHUTZ (SKU: 327065-0)
Position 021 – O-RING 4 (SKU: 213023-1)
Position 022 – SCHUTZBAUGRUPPE (SKU: 135950-1)
Position 023 – Flachkopfschraube M4x20 WG (Artikelnummer: 911139-3)
Position 024 – Kabelschneider (Artikelnummer: 346555-4)
Position 025 – Blechschraube 4x12 (Artikelnummer: 266427-6)
Position 026 – UR100D-TYPENSCHILD (SKU: 854A93-3)
Position 027 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 028 – DRÜCKERSET (SKU: 183H89-2)
Position 028 – DRÜCKERSET (SKU: 183T33-1)
Position 029 – NETZKABELEINHEIT (SKU: 699113-8)
Position 030 – FÜHRUNGSEINHEIT (SKU: 632L22-0)
Position 031 – CONTROLLER (SKU: 620780-8)
Position 032 – SCHALTER D3V-16-3C26 (SKU: 650744-8)
Position 033 – DRUCKFEDER 4 (SKU: 231473-8)
Position 035 – DRUCKFEDER 4 (SKU: 231473-8)
Position 036 – SCHALTHEBEL (SKU: 458259-7)
Position 037 – TERMINAL (SKU: 644813-5)
Position 038 – UR100D SERIENNR.-ETIKETT (SKU: 854B01-0)
Position 039 – DRÜCKERSET (SKU: 183H89-2)
Position 039 – DRÜCKERSET (SKU: 183T33-1)
Position 040 – BAND (SKU: 687010-0)

Explosionszeichnung – UR100D

Beschreibung

Explosionszeichnung – UR100D
