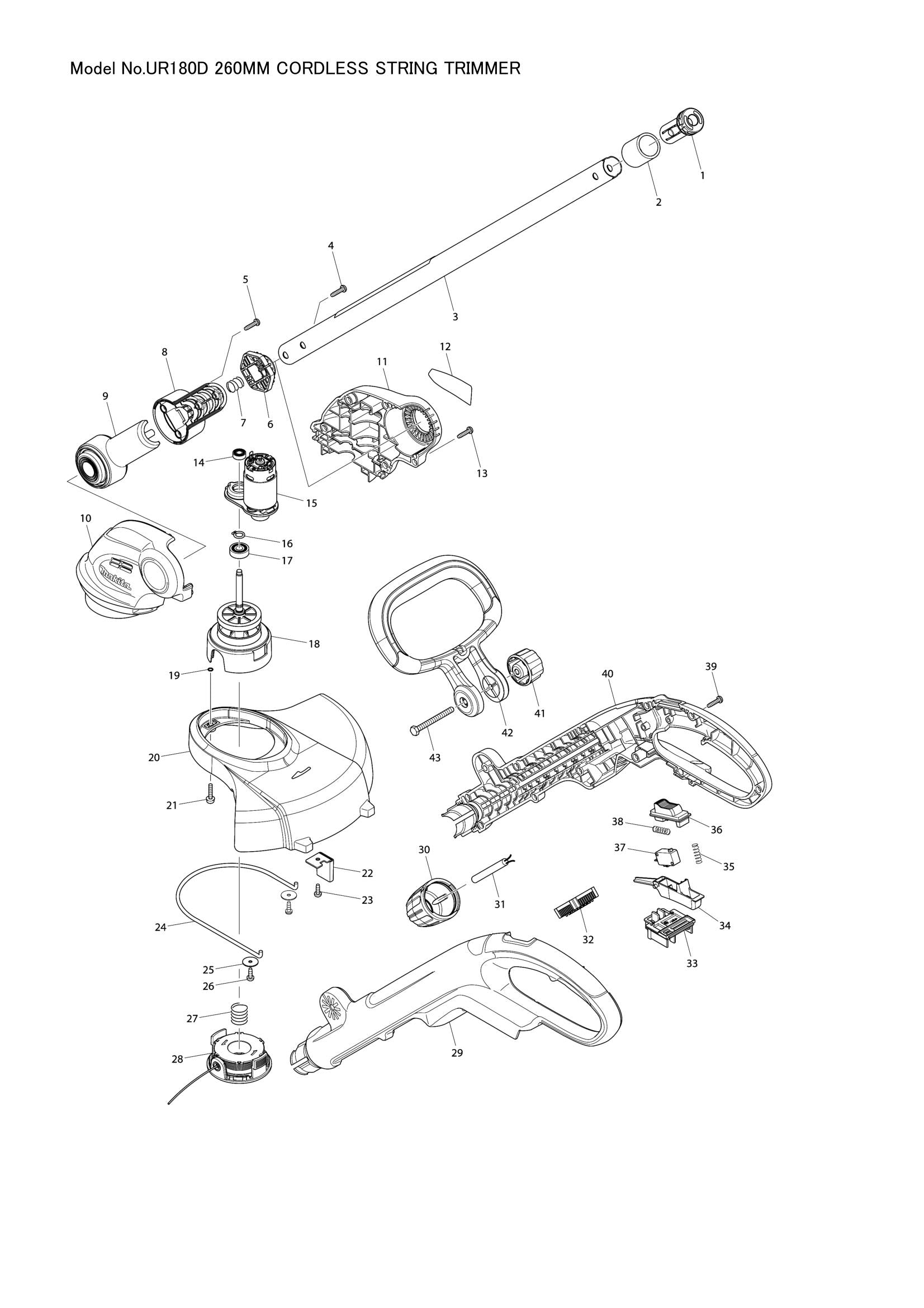

Explosionszeichnung – UR180D

Name: Explosionszeichnung – UR180D
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – ROHRKAPPE (SKU: 453357-2)
Position 002 – Gummimanschette 25 (SKU: 422089-2)
Position 003 – PIPE25 KOMPLETT (SKU: 141339-3)
Position 004 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 005 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 006 – SPERRKNOPF B (SKU: 451896-6)
Position 007 – DRUCKFEDER 12 (SKU: 231113-8)
Position 008 – ROHRHALTER-SET (SKU: 188870-8)
Position 009 – ROHRHALTER-SET (SKU: 188870-8)
Position 012 – UR180D-TYPENSCHILD (SKU: 896747-0)
Position 013 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 014 – KUGELLAGER 696ZZ (SKU: 210006-2)
Position 015 – Gleichstrommotor (SKU: 629932-8)
Position 016 – Sicherungsring (außen) S-8 (SKU: 961004-6)
Position 018 – GETRIEBEWELLE KOMPLETT (SKU: 141338-5)
Position 019 – O-RING 4 (SKU: 213023-1)
Position 020 – SICHERHEITSABDECKUNG (SKU: 453355-6)
Position 021 – Flachkopfschraube M4x20 WG (Artikelnummer: 911139-3)
Position 022 – Kabelschneider-Baugruppe (Artikelnummer: 123169-4)
Position 023 – Blechschraube 4x12 (Artikelnummer: 266020-6)
Position 024 – DRAHTSCHUTZ (SKU: 326128-9)
Position 025 – Unterlegscheibe 4 (Artikelnummer: 267071-2)
Position 026 – Blechschraube 4x12 (Artikelnummer: 266020-6)
Position 027 – DRUCKFEDER 17 (SKU: 231352-0)
Position 028 – SPULENSATZ (SKU: 195858-1)
Position 029 – DRÜCKERSET (Artikelnummer: 187259-7)
Position 030 – Verriegelungshülse (SKU: 453344-1)
Position 033 – TERMINAL (SKU: 643862-9)
Position 034 – SCHALTHEBEL (SKU: 453338-6)
Position 035 – DRUCKFEDER 6 (SKU: 233068-3)
Position 036 – Verriegelungshebel (Artikelnummer: 453339-4)
Position 037 – SCHALTER V-15-3A6 (SKU: 651891-8)
Position 038 – DRUCKFEDER 6 (SKU: 233068-3)
Position 039 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 040 – DRÜCKERSET (Artikelnummer: 187259-7)
Position 041 – Flügelmutter M6 (Artikelnummer: 264072-1)
Position 042 – VORDERGRIFF (SKU: 453342-5)
Position 043 – Sechskantschraube M6x60 (Artikelnummer: 921382-6)
