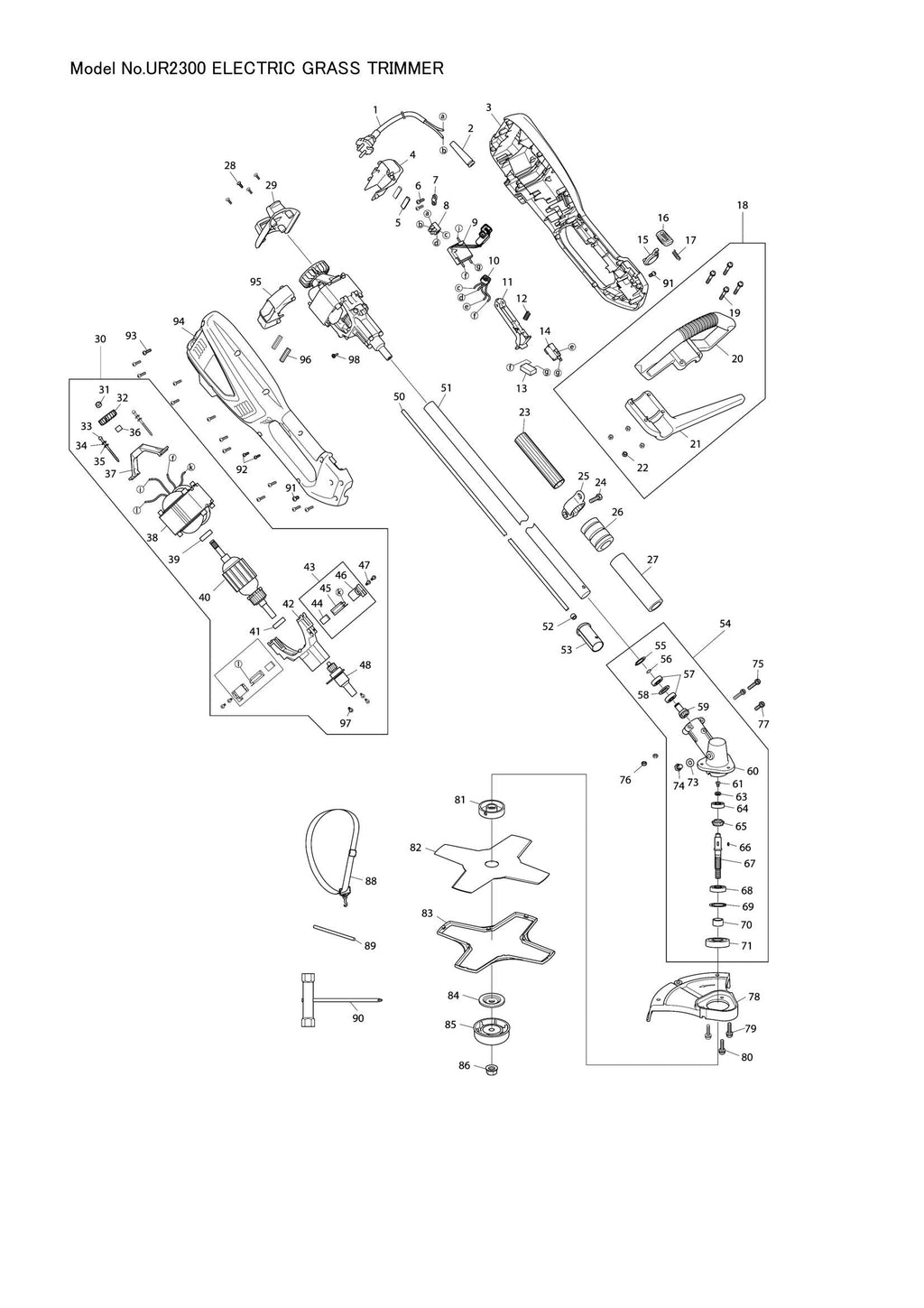

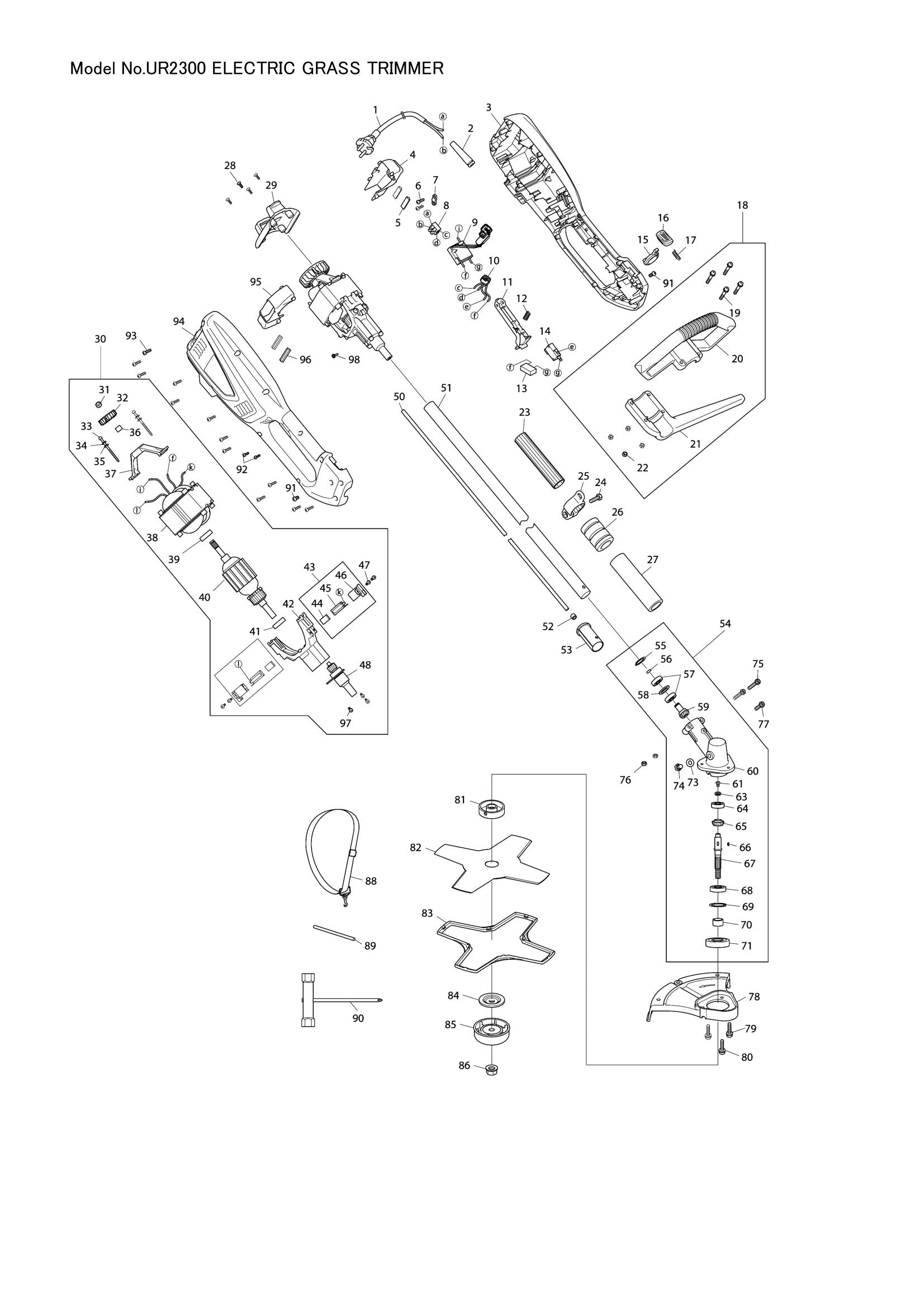

Explosionszeichnung – UR2300

Name: Explosionszeichnung – UR2300
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – NETZKABEL & STECKER (SKU: YA00000497)
Position 002 – Kabelschutz (SKU: YA00000516)
Position 005 – Gummiauflage (SKU: YA00000514)
Position 006 – Blechschraube ST4X14 (SKU: YA00000618)
Position 007 – Kabelpressplatte (SKU: YA00000547)
Position 009 – PCB-STEUERPLATINE (SKU: YA00000619)
Position 011 – SCHALTERAUSLÖSER (SKU: YA00000554)
Position 012 – FEDER (SKU: YA00000513)
Position 015 – Abstandshalter (Artikelnummer: YA00000539)
Position 016 – DRUCKKNOPF (SKU: YA00000525)
Position 017 – DRUCKFEDER (SKU: YA00000511)
Position 020 – AUX.GRIFFABDECKUNG (SKU: YA00000564)
Position 021 – Zusatzgriffhalterung (SKU: YA00000563)
Position 023 – DIE ISOLIERHÜLLE (SKU: YA00000623)
Position 025 – SOLLTE GÜRTELRING (SKU: YA00000541)
Position 026 – Gummiabdeckung (SKU: YA00000521)
Position 027 – Griffscheide (SKU: YA00000644)
Position 029 – HINTERE ABDECKUNG (SKU: YA00000560)
Position 032 – LAUFRAD (SKU: YA00000507)
Position 036 – Achshülse (Artikelnummer: YA00000531)
Position 037 – HINTERE HALTERUNG (SKU: YA00000526)
Position 038 – STATORBAUGRUPPE (SKU: YA00000505)
Position 040 – ROTORBAUGRUPPE (SKU: YA00000628)
Position 042 – VORDERE HALTERUNG (SKU: YA00000629)
Position 048 – WELLENBAUGRUPPE (SKU: YA00000483)
Position 050 – FLEXIBLE WELLE (SKU: YA00000550)
Position 051 – ROHRBAUGRUPPE (SKU: YA00000481)
Position 052 – FLEXIBLER WELLENCLIP (SKU: YA00000528)
Position 053 – STECKER (SKU: YA00000553)
Position 054 – GETRIEBEBAUGRUPPE (SKU: YA00000480)
Position 055 – Haltekragen (Artikelnummer: YA00000468)
Position 056 – C-FÖRMIGER HALTERING (SKU: YA00000434)
Position 058 – UNTERLEGSCHEIBE (SKU: YA00000440)
Position 060 – GETRIEBE (SKU: YA00000548)
Position 063 – UNTERLEGSCHEIBE (SKU: YA00000542)
Position 066 – WHITNEY KEY (SKU: YA00000465)
Position 067 – Abtriebswelle (Artikelnummer: YA00000552)
Position 069 – Biegering (SKU: YA00000467)
Position 070 – Achshülse (Artikelnummer: YA00000515)
Position 071 – ÖLDICHTUNG (SKU: YA00000441)
Position 073 – Dichtungsblech (Artikelnummer: YA00000533)
Position 078 – KLEINER SCHUTZ (SKU: YA00000543)
Position 081 – Achsring (Artikelnummer: YA00000540)
Position 086 – SECHSKANTMUTTER M10-17 (SKU: 264025-0)
Position 088 – RIEMEN (SKU: YA00000639)
Position 096 – Gummiauflage (SKU: YA00000514)

Explosionszeichnung – UR2300

Beschreibung

Explosionszeichnung – UR2300
