UR3000 exploded view

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

UR3000 exploded view

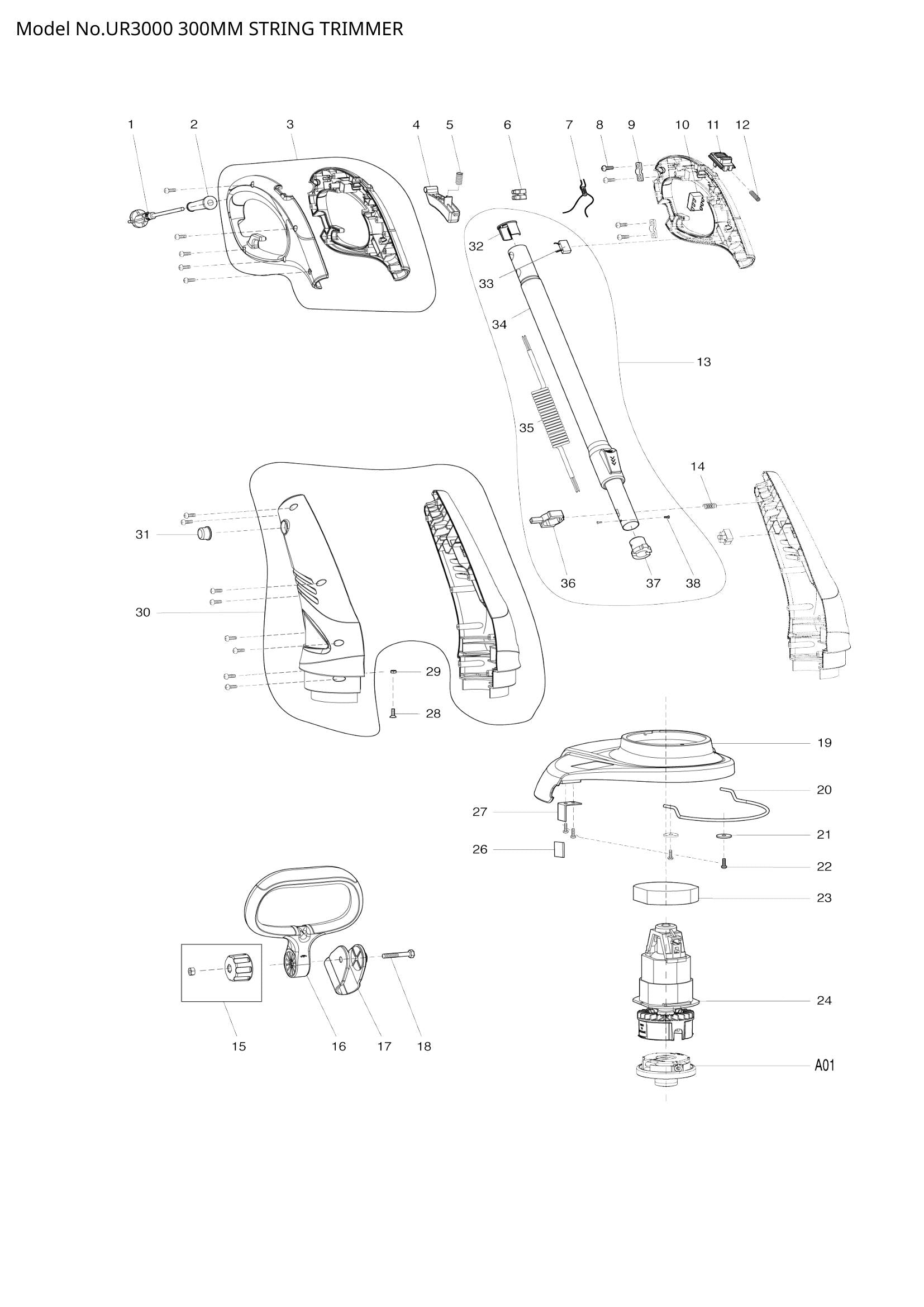

Explosionszeichnung – UR3000

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – NETZKABEL (SKU: DA00000040)
Position 002 – Kabelschutz (SKU: DA00000041)
Position 003 – DRÜCKERSET (SKU: DA00000042)
Position 004 – SCHALTERAUSLÖSER (SKU: DA00000008)
Position 005 – FEDER (SKU: DA00000009)
Position 006 – Klemmenblock (SKU: DA00000010)
Position 007 – INTERNES KABEL (SKU: DA00000043)
Position 008 – SCHRAUBE ST4X16 (SKU: DA00000012)
Position 009 – Kabelklemme (SKU: DA00000013)
Position 010 – SCHALTER (SKU: DA00000044)
Position 011 – Verriegelungshebel (SKU: DA00000015)
Position 012 – FEDER (SKU: DA00000016)
Position 014 – FEDER (SKU: DA00000018)
Position 015 – KNOPFBAUGRUPPE (SKU: DA00000019)
Position 016 – BÜGELGRIFF (SKU: DA00000045)
Position 017 – LOOP HANDLE BASE (SKU: DA00000046)
Position 018 – Sechskantschraube M6x45 (SKU: DA00000022)
Position 023 – MOTORFORMRING (SKU: DA00000027)
Position 024 – MOTOR (SKU: DA00000048)
Position 026 – KLINGENABDECKUNG (SKU: DA00000030)
Position 027 – KLINGE (SKU: DA00000031)
Position 028 – SCHRAUBE M4X12 (SKU: DA00000032)
Position 029 – SECHSKANTMUTTER M4 (SKU: DA00000033)
Position 030 – MOTORGEHÄUSESATZ (SKU: DA00000049)
Position 031 – SPERRKNOPF (SKU: DA00000035)
Position 032 – ROHRENDE (SKU: DA00000053)
Position 034 – TELESKOPROHR (SKU: DA00000055)
Position 036 – DREHHALTERUNG (SKU: DA00000057)
Position 037 – ROHRENDE (SKU: DA00000058)
Position 038 – SCHRAUBE ST3X6 (SKU: DA00000059)
