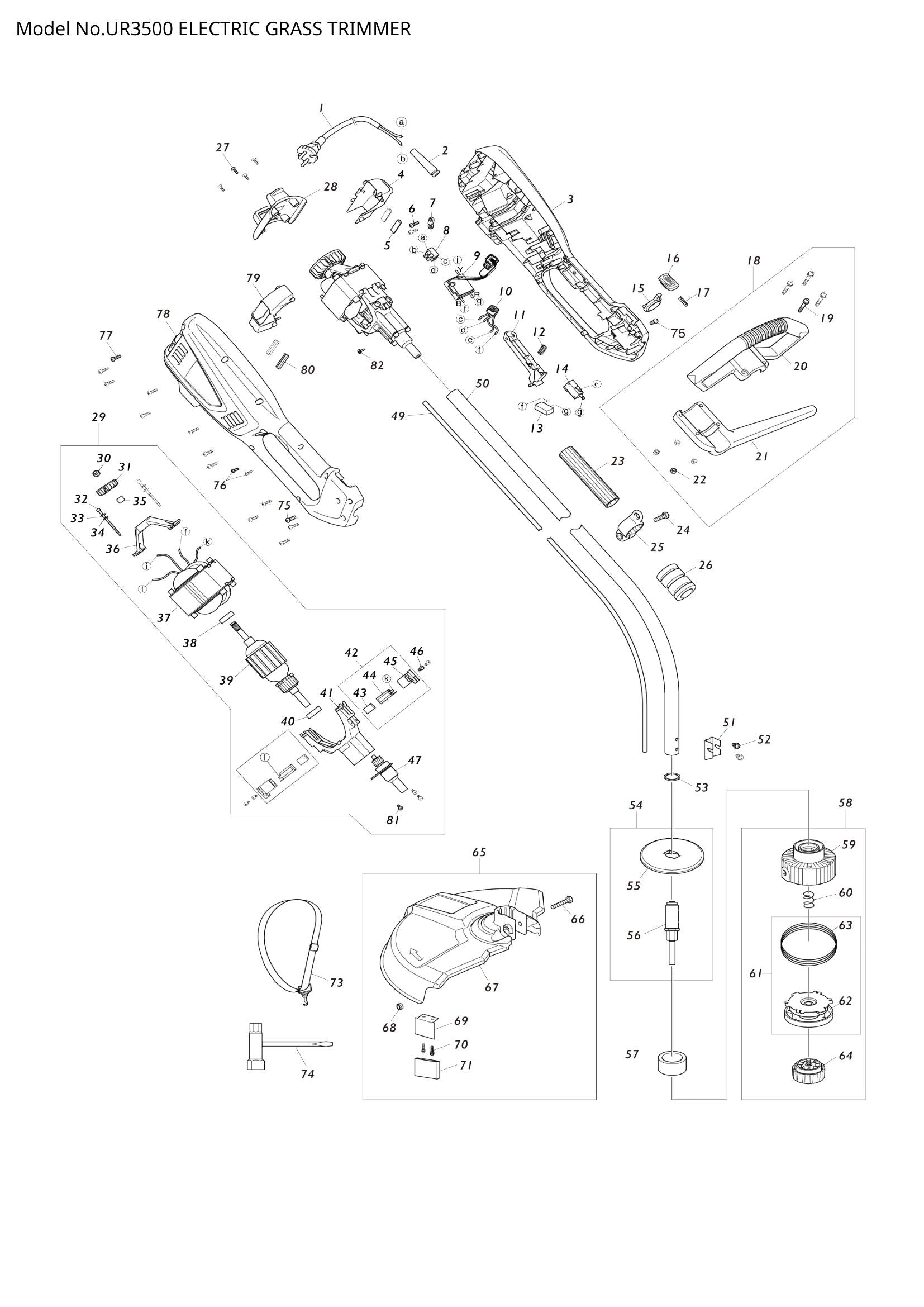

Explosionszeichnung – UR3500

Name: Explosionszeichnung – UR3500
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – NETZKABEL & STECKER (SKU: YA00000497)
Position 002 – Kabelschutz (SKU: YA00000516)
Position 003 – GEHÄUSEBAUGRUPPE BLAU (SKU: YA00000660)
Position 004 – Lüftergehäuse L (SKU: YA00000562)
Position 005 – Gummiauflage (SKU: YA00000514)
Position 006 – Blechschraube ST4X14 (SKU: YA00000618)
Position 007 – Kabelpressplatte (SKU: YA00000547)
Position 009 – PCB-STEUERPLATINE (SKU: YA00000643)
Position 011 – SCHALTERAUSLÖSER (SKU: YA00000554)
Position 012 – FEDER (SKU: YA00000513)
Position 015 – Abstandshalter (Artikelnummer: YA00000539)
Position 016 – DRUCKKNOPF (SKU: YA00000525)
Position 017 – DRUCKFEDER (SKU: YA00000511)
Position 018 – Zusatzgriffbaugruppe (SKU: YA00000620)
Position 019 – NYLOC-SCHRAUBE (SKU: YA00000621)
Position 020 – AUX.GRIFFABDECKUNG (SKU: YA00000564)
Position 021 – Zusatzgriffhalterung (SKU: YA00000563)
Position 022 – SECHSKANTMUTTER M5 (SKU: YA00000622)
Position 023 – DIE ISOLIERHÜLLE (SKU: YA00000623)
Position 024 – Linsenkopfschrauben M6x20 (Artikelnummer: YA00000624)
Position 025 – SOLLTE GÜRTELRING (SKU: YA00000541)
Position 026 – Gummiabdeckung (SKU: YA00000521)
Position 028 – HINTERE ABDECKUNG (SKU: YA00000560)
Position 029 – MOTORBAUGRUPPE 230V/700W (SKU: YA00000645)
Position 030 – SECHSKANTMUTTER M6 (SKU: YA00000627)
Position 031 – LAUFRAD (SKU: YA00000507)
Position 032 – Flachkopfschraube M4x55 mit (Artikelnummer: YA00000538)
Position 035 – Achshülse (Artikelnummer: YA00000531)
Position 036 – HINTERE HALTERUNG (SKU: YA00000526)
Position 039 – ROTORBAUGRUPPE (SKU: YA00000646)
Position 041 – VORDERE HALTERUNG (SKU: YA00000629)
Position 046 – Flachkopfschraube M4x12 mit (Artikelnummer: YA00000630)
Position 047 – WELLENBAUGRUPPE (SKU: YA00000483)
Position 049 – FLEXIBLE WELLE (SKU: YA00000551)
Position 050 – ROHRBAUGRUPPE (SKU: YA00000495)
Position 051 – BEFESTIGUNGSRAHMEN (SKU: YA00000527)
Position 053 – DICHTRING (SKU: YA00000534)
Position 054 – Ausgangswellenbaugruppe (Artikelnummer: YA00000485)
Position 055 – SICHERHEITSSCHUTZ (SKU: YA00000432)
Position 056 – DIE WELLENGELENKBAUGRUPPE (SKU: YA00000648)
Position 057 – Staubschutzring (SKU: YA00000568)
Position 060 – DRUCKFEDER (SKU: YA00000512)
Position 064 – KNOPFBAUGRUPPE (SKU: YA00000652)
Position 065 – SCHILDBAUGRUPPE (SKU: YA00000653)
Position 067 – SICHERHEITSSCHUTZ (SKU: YA00000544)
Position 068 – SECHSKANTMUTTER M6 (SKU: YA00000627)
Position 069 – KLINGE (SKU: YA00000529)
Position 070 – Flachrundkopf-Blechschraube 4x (Artikelnummer: YA00000655)
Position 071 – KLINGENABDECKUNG (SKU: YA00000518)
Position 073 – RIEMEN (SKU: YA00000639)
Position 078 – GEHÄUSEBAUGRUPPE BLAU (SKU: YA00000660)
Position 079 – Lüftergehäuse R (SKU: YA00000561)
Position 080 – Gummiauflage (SKU: YA00000514)
Position 081 – Flachkopfschraube M4x12 mit (Artikelnummer: YA00000630)

Explosionszeichnung – UR3500
