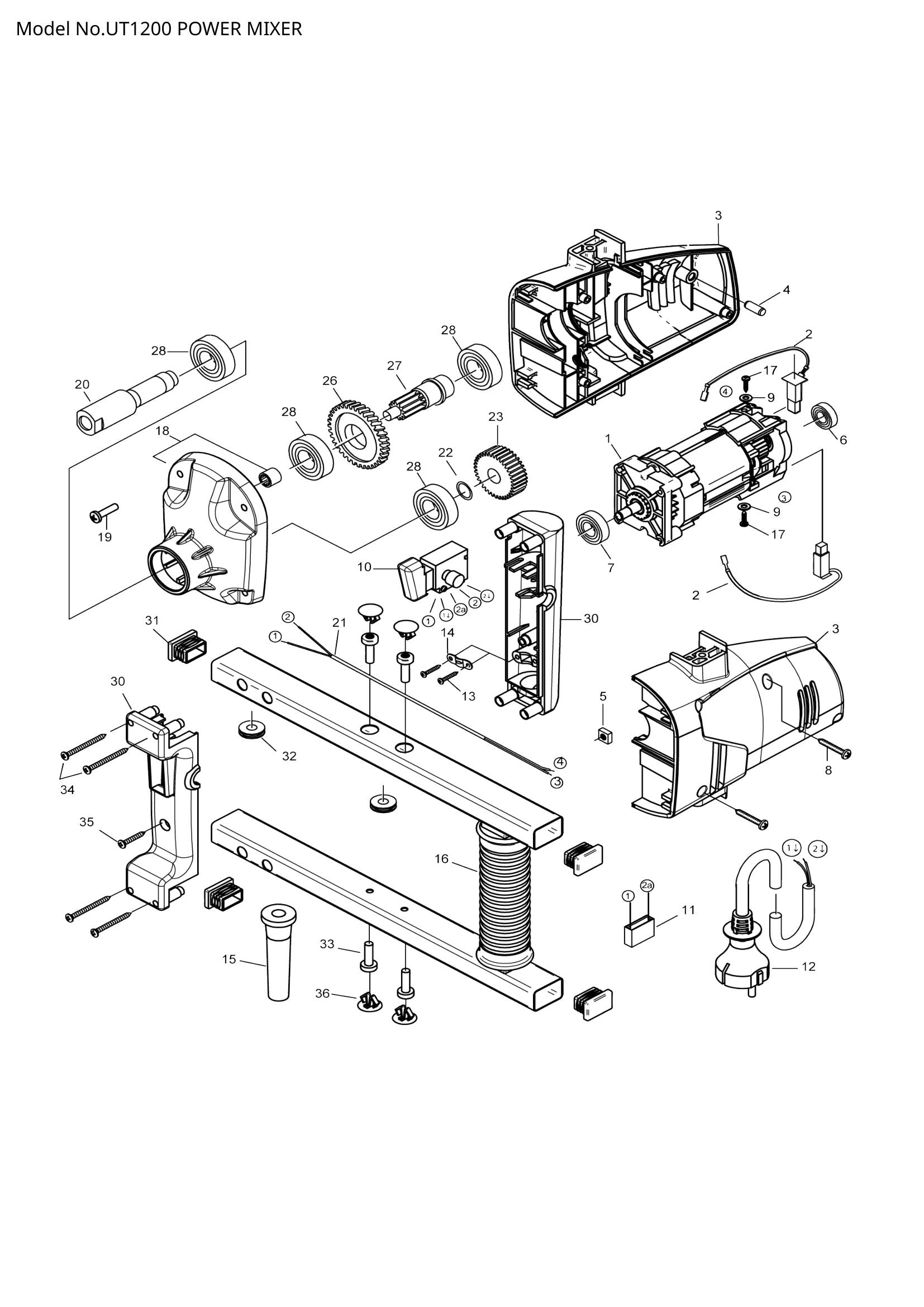

UT1200 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
UT1200 exploded view

Explosionszeichnung – UT1200

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – MOTOR (SKU: EE7701C100)
  • Position 004 – SILIKONSTOPFEN (SKU: EE80901055)
  • Position 005 – VIERKANTMUTTER M5 (SKU: EE80201031)
  • Position 006 – RILLENKUGELLAGER (SKU: EE80410025)
  • Position 007 – RILLENKUGELLAGER (SKU: EE80410026)
  • Position 008 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201229)
  • Position 009 – DISC (SKU: EE80201371)
  • Position 011 – ANTI-PARASITEN-KONDENSATOR (SKU: EE80500008)
  • Position 012 – VERBINDUNGSKABEL (SKU: EE80600060)
  • Position 013 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201270)
  • Position 014 – DRAHT-VERRIEGELUNGSFLANSCH (SKU: EE85000020)
  • Position 015 – Kabeldurchführung (Artikelnummer: EE83000004)
  • Position 016 – BÜGELGRIFF (SKU: EE77M01590)
  • Position 017 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201251)
  • Position 018 – GETRIEBEGEHÄUSE (SKU: EE77M01400)
  • Position 019 – Linsenkopfschraube (SKU: EE80201204)
  • Position 020 – ARBEITSSPINDEL (SKU: EE77011420)
  • Position 021 – Verbindungskabel (Artikelnummer: EE77M01186)
  • Position 022 – PASSSCHEIBE (SKU: EE80200504)
  • Position 023 – SPINDELRAD (SKU: EE77018430)
  • Position 026 – ZWISCHENRAD (SKU: EE7701C471)
  • Position 027 – WELLE (SKU: EE77011500)
  • Position 028 – RILLENKUGELLAGER (SKU: EE80410043)
  • Position 030 – PAAR GRIFFHÄLFTEN (SKU: EE80900098)
  • Position 031 – ABDECKKAPPE (SKU: EE80900000)
  • Position 032 – Kabeldurchführung (Artikelnummer: EE83000051)
  • Position 033 – SCHRAUBE (SKU: EE80201525)
  • Position 034 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201267)
  • Position 035 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201280)
  • Position 036 – STECKER (SKU: EE80900201)
