• UT1305 exploded view

Explosionszeichnung – UT1305

Explosionszeichnung – UT1305

Preis: €0,00
Listenpreis:
Preis: €0,00
View Cart

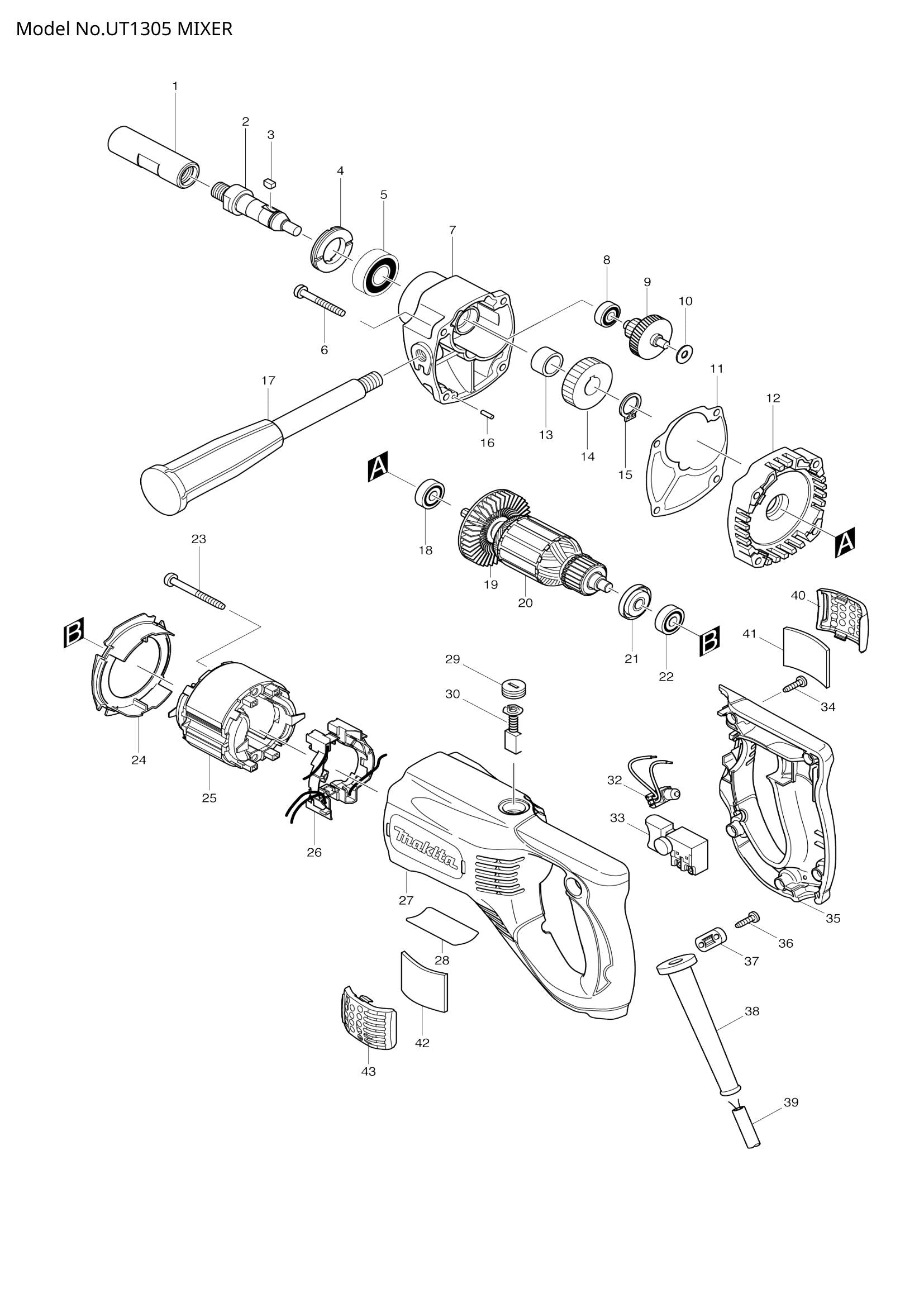

UT1305 Explosionsansicht
  • Position 002 – SPINDEL (SKU: 324259-8)
  • Position 003 – WOODRUFF KEY 4 (SKU: 254011-9)
  • Position 004 – LAGERHALTER 22-36 (SKU: 285807-7)
  • Position 005 – KUGELLAGER 6202LLB (SKU: 211206-7)
  • Position 006 – Blechschraube 5x40 (Artikelnummer: 266211-9)
  • Position 007 – GETRIEBEGEHÄUSE (SKU: 317551-9)
  • Position 008 – KUGELLAGER 607LLB (SKU: 211021-9)
  • Position 009 – ZAHNRAD ​​KOMPLETT 12-41 (SKU: 226153-9)
  • Position 010 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
  • Position 012 – Getriebegehäuseabdeckung komplett (Artikelnummer: 153386-2)
  • Position 013 – HÜLSE 15 (Artikelnummer: 257719-4)
  • Position 014 – SCHRÄGZAHNRAD ​​34 (SKU: 226559-1)
  • Position 015 – Sicherungsring S-15 (Artikelnummer: 961055-9)
  • Position 016 – PIN 3 (Artikelnummer: 256180-2)
  • Position 017 – GRIFF KOMPLETT (SKU: 152892-4)
  • Position 018 – KUGELLAGER 608LLB (SKU: 211031-6)
  • Position 019 – FAN 60 (SKU: 241850-6)
  • Position 020 – ANKERBAUGRUPPE 240 V (SKU: 513654-9)
  • Position 021 – ISOLATIONSSCHEIBE (SKU: 681644-1)
  • Position 022 – KUGELLAGER 608LLB (SKU: 211031-6)
  • Position 023 – Blechschraube 5x50 (Artikelnummer: 266046-8)
  • Position 024 – Prallplatte (Artikelnummer: 419417-0)
  • Position 025 – FELD 230-240 V (SKU: 634554-1)
  • Position 026 – UNTERSTÜTZUNG KOMPLETT (SKU: 638439-3)
  • Position 027 – MOTORGEHÄUSE KOMPLETT (SKU: 154874-2)
  • Position 028 – UT1305 NAMENSSCHILD (SKU: 862262-6)
  • Position 032 – Kontrollleuchte (Artikelnummer: 631706-5)
  • Position 033 – SCHALTER SGEL115CD-1 (SKU: 650203-2)
  • Position 034 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 035 – Griffabdeckung (Artikelnummer: 419416-2)
  • Position 036 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 037 – Kabelklemme (Artikelnummer: 687063-9)
  • Position 038 – CORD GUARD 8 (Artikelnummer: 682559-5)
  • Position 039 – NETZKABEL 1,0-2-2,5 (SKU: 692021-2)
  • Position 040 – ABDECKUNG (SKU: 345691-3)
  • Position 041 – FILTER (SKU: 423322-5)
  • Position 042 – FILTER (SKU: 423322-5)
  • Position 043 – ABDECKUNG (SKU: 345691-3)
