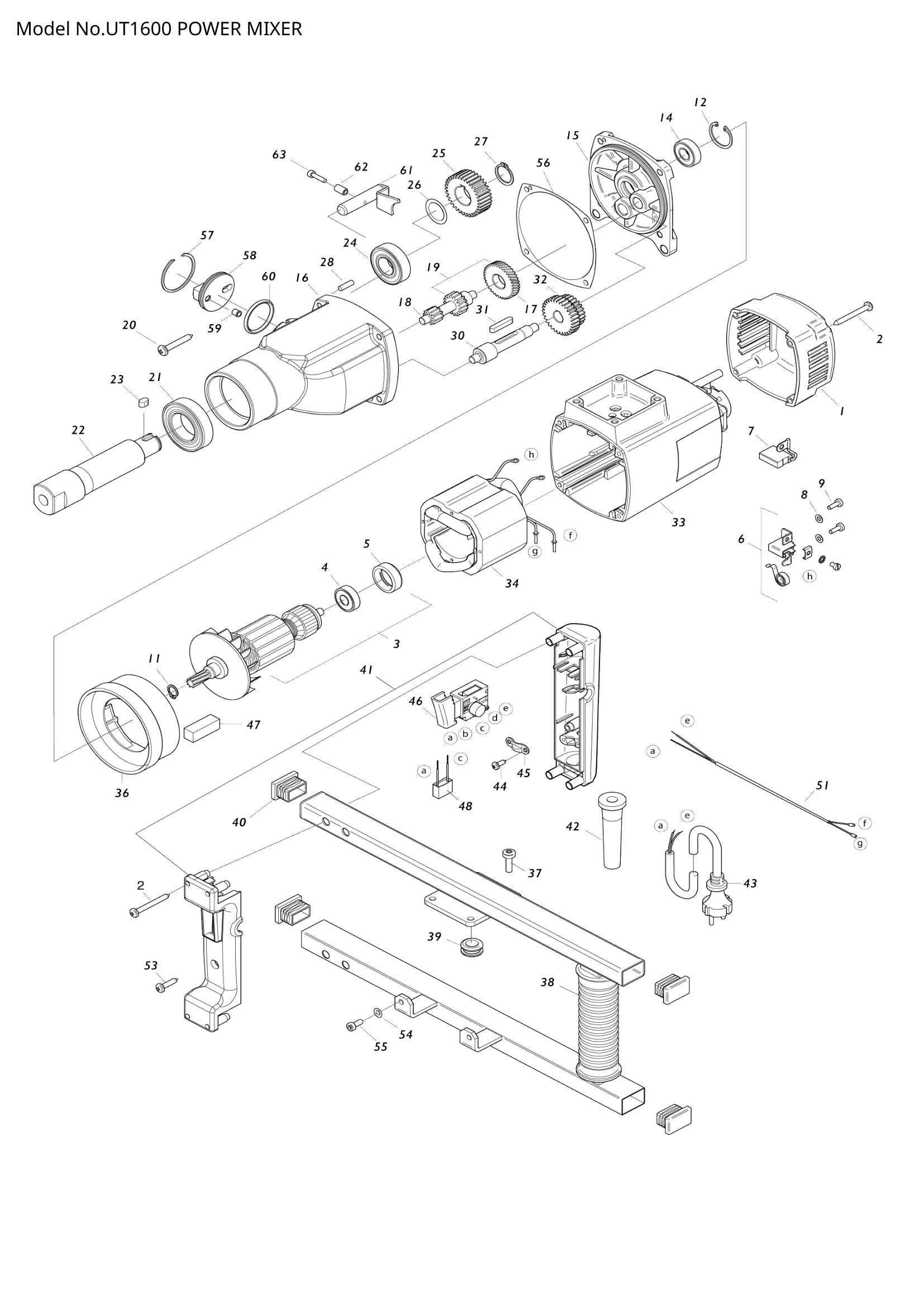

Explosionszeichnung – UT1600

Name: Explosionszeichnung – UT1600
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – KAPPE (SKU: EE80900082)
Position 002 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201267)
Position 003 – ROTOR KOMPLETT (SKU: EE77427100)
Position 004 – RILLENKUGELLAGER (SKU: EE80410021)
Position 005 – LAGERDECKEL (SKU: EE83000031)
Position 006 – Bürstenhalter (SKU: EE80201199)
Position 008 – Sicherungsscheibe (SKU: EE80201385)
Position 009 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201180)
Position 011 – Sicherungsring (SKU: EE80201320)
Position 012 – Sicherungsring (SKU: EE80201333)
Position 014 – RILLENKUGELLAGER (SKU: EE80410031)
Position 015 – ENDSCHILD DES GETRIEBE (SKU: EE77M4161U)
Position 016 – GETRIEBEGEHÄUSE (SKU: EE77M4140U)
Position 017 – ZWISCHENRAD (SKU: EE7432K470)
Position 018 – WELLE (SKU: EE7432K500)
Position 020 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201292)
Position 021 – RILLENKUGELLAGER (SKU: EE80410071)
Position 022 – ARBEITSSPINDEL (SKU: EE77796420)
Position 023 – PASSSCHLÜSSEL (SKU: EE80200604)
Position 024 – RILLENKUGELLAGER (SKU: EE80410051)
Position 025 – SPINDELRAD (SKU: EE7432K430)
Position 026 – PASSSCHEIBE (SKU: EE80200509)
Position 027 – Sicherungsring (SKU: EE80201324)
Position 028 – Stecker mit gekerbten Stiften (Artikelnummer: EE80200582)
Position 030 – WELLE (SKU: EE7432K460)
Position 031 – PASSSCHLÜSSEL (SKU: EE80200602)
Position 032 – ZAHNRADBLOCK/ ZAHNKREUZ (SKU: EE7432K440)
Position 034 – STATOR KOMPLETT (SKU: EE7742A150)
Position 036 – LUFTFÜHRUNGSRING (SKU: EE80900160)
Position 037 – KUNSTSTOFFSCHRAUBE (SKU: EE80201278)
Position 038 – BÜGELGRIFF (SKU: EE77M41590)
Position 039 – KABELDURCHFÜHRUNG (SKU: EE83000051)
Position 040 – ABDECKKAPPE (SKU: EE80900000)
Position 041 – PAAR GRIFFHÄLFTEN (SKU: EE80900098)
Position 042 – Kabeldurchführung (Artikelnummer: EE83000004)
Position 043 – VERBINDUNGSKABEL (SKU: EE80600060)
Position 044 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201270)
Position 045 – DRAHT-VERRIEGELUNGSFLANSCH (SKU: EE85000020)
Position 047 – Kontaktscheibe / Abstandshalter (Artikelnummer: EE80600306)
Position 048 – ANTI-PARASITEN-KONDENSATOR (SKU: EE80500010)
Position 051 – Verbindungskabel (Artikelnummer: EE80600072)
Position 053 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201280)
Position 054 – Sicherungsscheibe (SKU: EE80201302)
Position 055 – SCHRAUBE (SKU: EE80201103)
Position 056 – GETRIEBEDICHTUNG (SKU: EE82000051)
Position 057 – Sicherungsring (Artikelnummer: EE80201355)
Position 058 – SCHALTERKNOPF (SKU: EE7454M540)
Position 059 – Federbelastetes Druckstück (SKU: EE85000157)
Position 060 – O-RING (SKU: EE83000022)
Position 061 – Kupplungsbolzen komplett (Artikelnummer: EE71323520)
Position 062 – BUCHSE (SKU: EE7454M528)
Position 063 – INNENSECHSKANTSCHRAUBE (SKU: EE80201450)

Explosionszeichnung – UT1600

Beschreibung

Explosionszeichnung – UT1600
