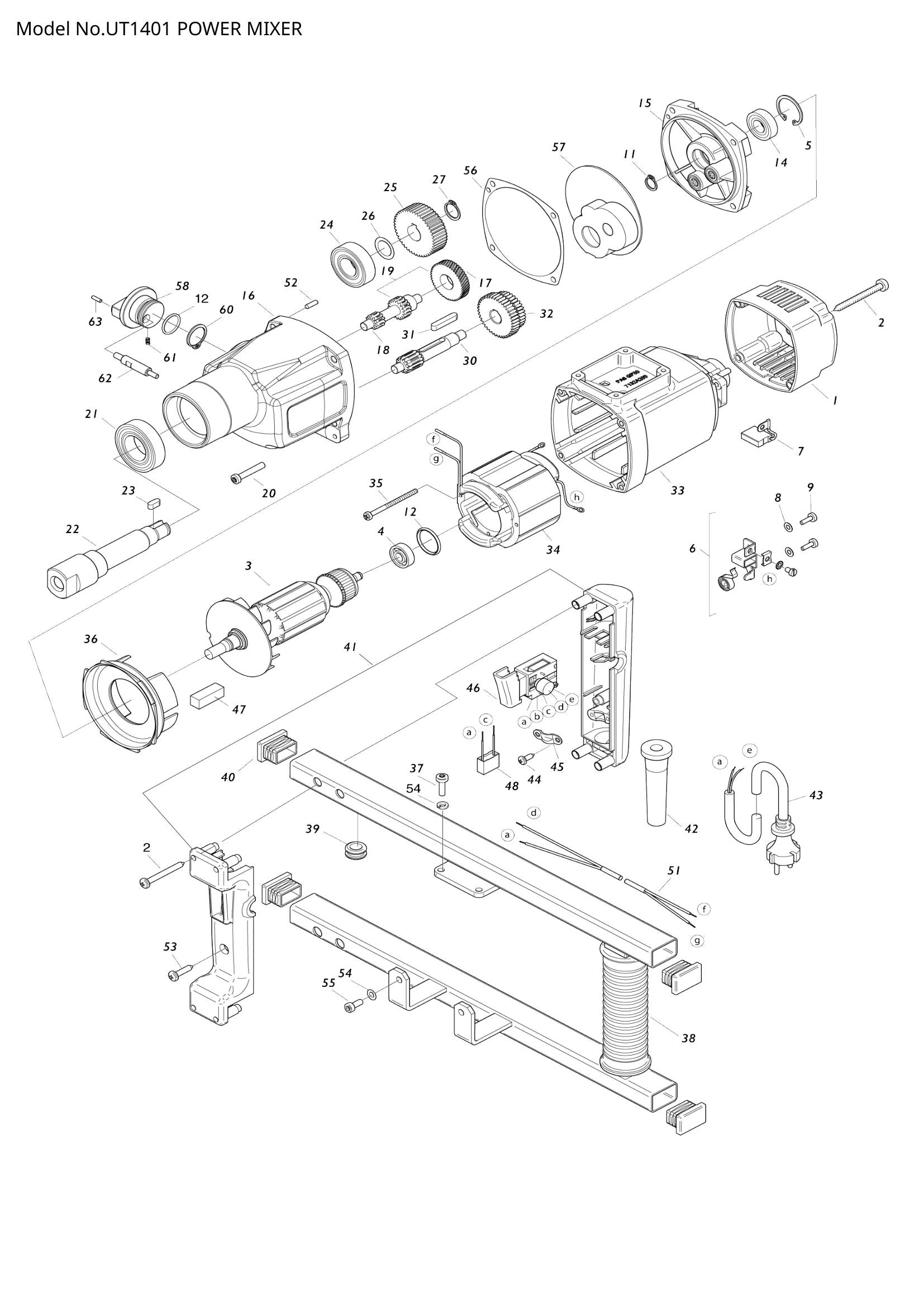

• UT1401 exploded view

Explosionszeichnung – UT1401

Explosionszeichnung – UT1401

Preis: €0,00
Listenpreis:
Preis: €0,00
View Cart

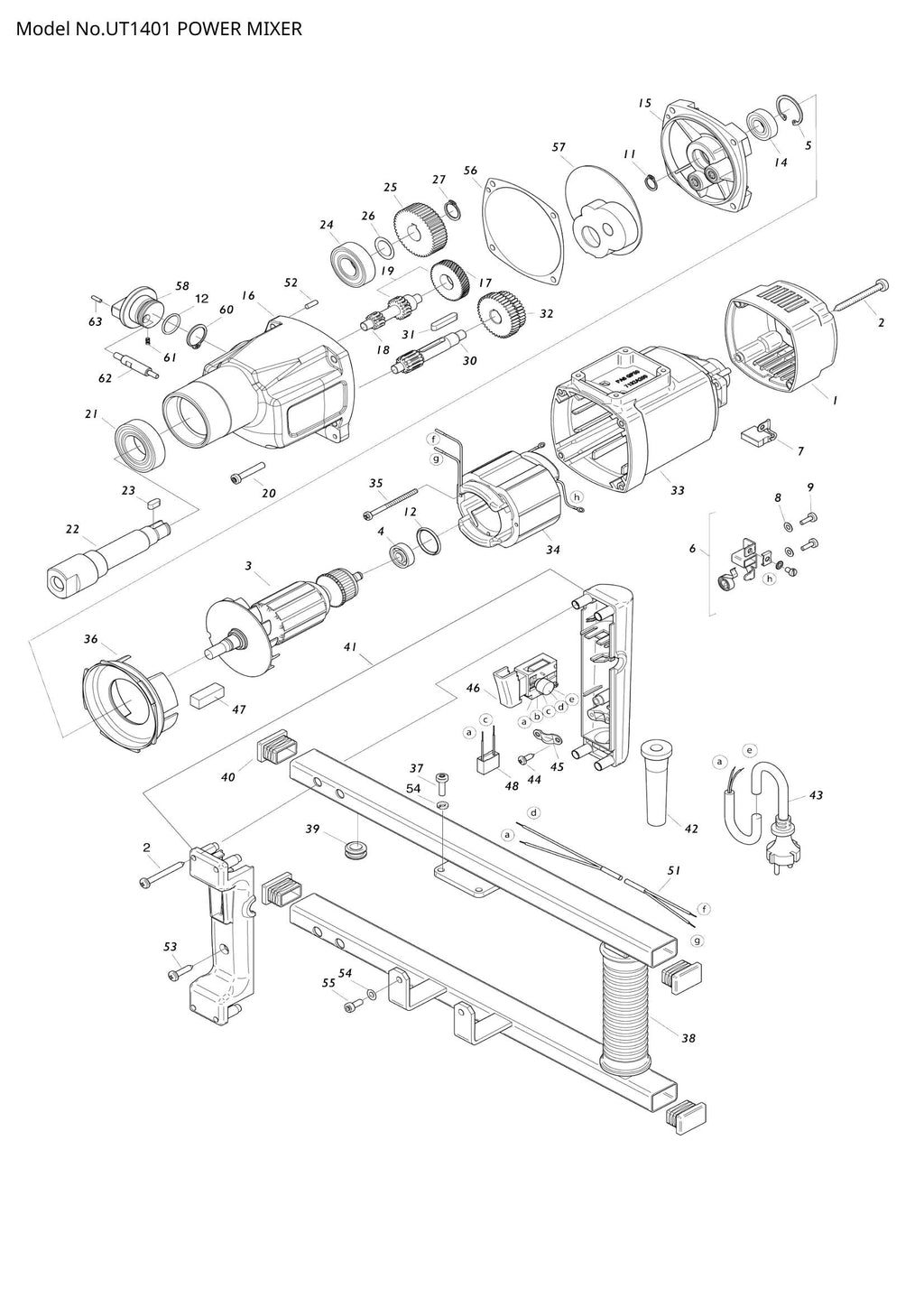

UT1401 Explosionsansicht
  • Position 001 – KAPPE (SKU: EE80900093)
  • Position 003 – ROTOR KOMPLETT (SKU: EE7132A100)
  • Position 004 – RILLENKUGELLAGER (SKU: EE80410011)
  • Position 005 – Sicherungsring (Artikelnummer: EE80201333)
  • Position 006 – Bürstenhalter (Artikelnummer: EE80201196)
  • Position 008 – Federscheibe (Artikelnummer: EE80201385)
  • Position 009 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201180)
  • Position 011 – Sicherungsring (Artikelnummer: EE80201320)
  • Position 012 – O-RING (SKU: EE83000036)
  • Position 014 – RILLENKUGELLAGER (SKU: EE80410031)
  • Position 015 – ENDSCHILD DES GETRIEBE (SKU: EE77M3161U)
  • Position 016 – Getriebegehäuse (Artikelnummer: EE77M3140U)
  • Position 017 – ZWISCHENRAD (SKU: EE7132A470)
  • Position 018 – WELLE (SKU: EE7132H500)
  • Position 019 – Ritzelwelle komplett0 (Artikelnummer: EE7731C49U)
  • Position 020 – PT-SCHRAUBE (SKU: EE80201442)
  • Position 021 – RILLENKUGELLAGER (SKU: EE80410061)
  • Position 022 – ARBEITSSPINDEL (SKU: EE77M31420)
  • Position 023 – PASSSCHLÜSSEL (SKU: EE80200601)
  • Position 024 – RILLENKUGELLAGER (SKU: EE80410130)
  • Position 025 – SPINDELRAD (SKU: EE71323430)
  • Position 026 – Passscheibe (Artikelnummer: EE80200504)
  • Position 027 – Sicherungsring (Artikelnummer: EE80201322)
  • Position 030 – WELLE (SKU: EE71223460)
  • Position 031 – PASSSCHLÜSSEL (SKU: EE80200602)
  • Position 032 – ZAHNRADBLOCK/ ZAHNKREUZ (SKU: EE7132H440)
  • Position 034 – STATOR KOMPLETT (SKU: EE7132A150)
  • Position 035 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201266)
  • Position 036 – LUFTFÜHRUNGSRING (SKU: EE80900286)
  • Position 037 – KUNSTSTOFFSCHRAUBE (SKU: EE80201277)
  • Position 042 – Kabeldurchführung (Artikelnummer: EE83000004)
  • Position 043 – VERBINDUNGSKABEL (Artikelnummer: EE80600060)
  • Position 044 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201270)
  • Position 045 – DRAHTVERRIEGELUNGSFLANSCH (SKU: EE85000020)
  • Position 048 – ANTI-PARASITEN-KONDENSATOR (SKU: EE80500010)
  • Position 049 – SEITENPLATTE 2 S (SKU: EE7732N592)
  • Position 051 – Verbindungskabel (Artikelnummer: EE80600072)
  • Position 052 – Kerbstiftstecker (Artikelnummer: EE80200582)
  • Position 054 – Federscheibe (Artikelnummer: EE80201302)
  • Position 055 – SCHRAUBE (SKU: EE80201103)
  • Position 056 – Getriebedichtung (Artikelnummer: EE82000507)
  • Position 057 – FETTFACHBARRIE (SKU: EE80900119)
  • Position 058 – SCHALTERKNOPF (SKU: EE7132H540)
  • Position 060 – Sicherungsring (Artikelnummer: EE80201340)
  • Position 061 – Schnappriegel (Artikelnummer: EE80430029)
  • Position 062 – SCHALTSTIFT (SKU: EE7132H545)
  • Position 063 – ZYLINDERSTIFT (SKU: EE80200577)
