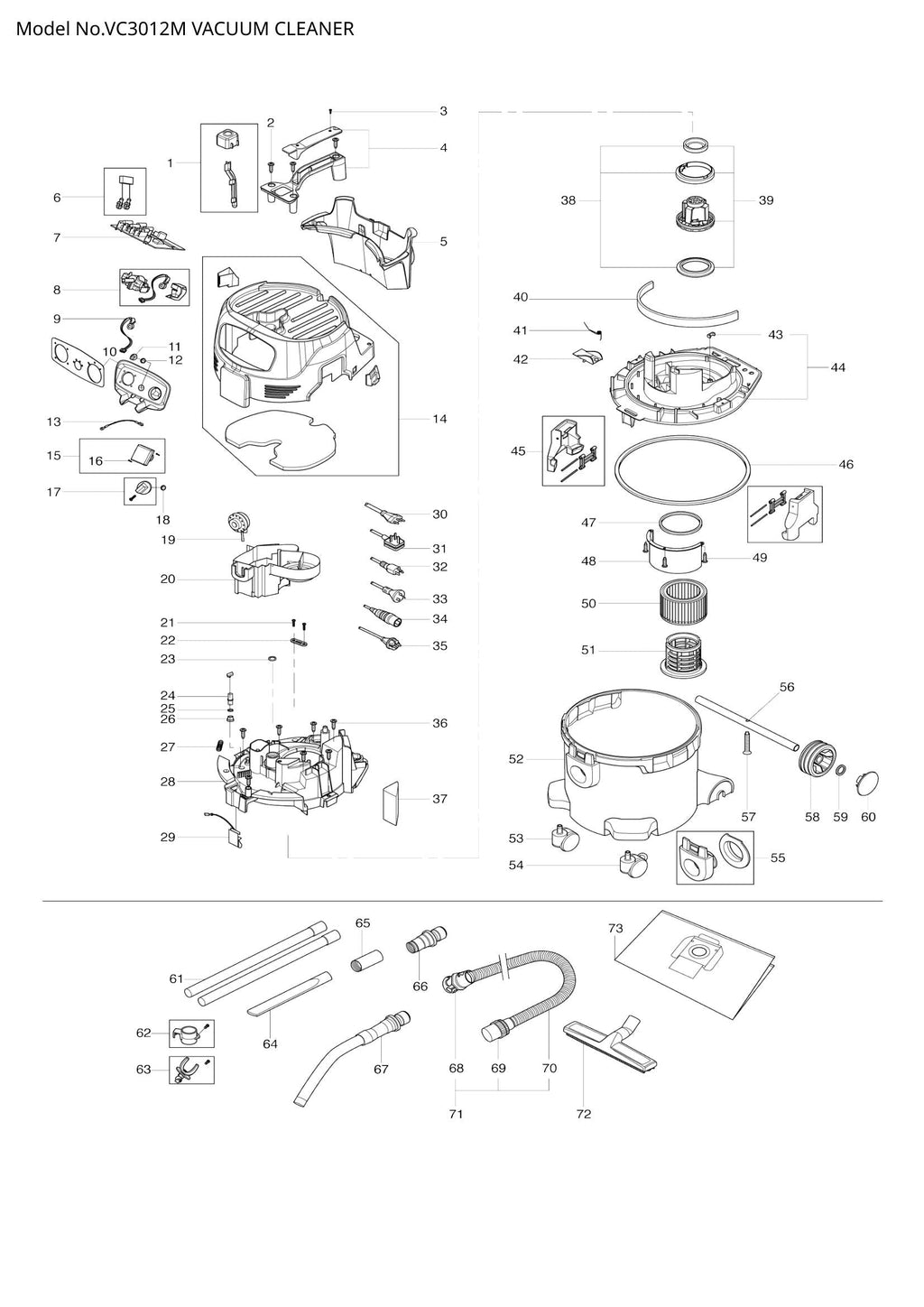

• VC3012M exploded view

Explosionszeichnung – VC3012M

Explosionszeichnung – VC3012M

Preis: €0,00
Listenpreis:
Preis: €0,00
View Cart
VC3012M Explosionsansicht
  • Position 001 – Entstaubungsknopf (blau) mit (SKU: W107417282)
  • Position 002 – SCHRAUBE 5X18 TX20 (SKU: W302004029)
  • Position 003 – SCHRAUBE 3,5X18 TX10 (Artikelnummer: W302004032)
  • Position 004 – GRIFF (KIT) (SKU: W302004019)
  • Position 005 – WERKZEUGKASTEN (SKU: W302004026)
  • Position 006 – KONDENSATOR 0,1 MIKROFARAD (SKU: W107404542)
  • Position 008 – Schaltersatz mit Potentiometer (Artikelnummer: W107413449)
  • Position 010 – SWITCHCASE VC3012M (SKU: W107418011)
  • Position 011 – DREHKNOPF FÜR POTI (SKU: W107400575)
  • Position 012 – O-RING 21X1,5 (SKU: W107400576)
  • Position 013 – DRAHT 1SQX150 GR/YE (SKU: W107400264)
  • Position 014 – ABDECKUNG MAKITA VC3012L/M (KIT) (SKU: W107417284)
  • Position 015 – STECKDOSE *EU* - CEE7/4 (SKU: W302004034)
  • Position 016 – SCHRAUBE 3,5X18 TX10 (Artikelnummer: W302004032)
  • Position 017 – SCHALTERKNOPF MAKITA BLAU (SKU: W909100222)
  • Position 018 – O-RING 10x2,5 NBR70 (SKU: W9868)
  • Position 019 – SUMMER-KIT VC4210M (SKU: W107416958)
  • Position 020 – LUFTSTROMKANAL (SKU: W302004015)
  • Position 021 – SCHRAUBE 3,5X18 TX10 (Artikelnummer: W302004032)
  • Position 022 – BAND FÜR KABEL (SKU: W302004030)
  • Position 023 – O-RING 25X2 NBR70 (SKU: W302004061)
  • Position 024 – DURCHFLUSSSENSOR (SKU: W107416952)
  • Position 025 – O-RING 4,0X1,5 NBR70 (SKU: W55416)
  • Position 026 – SCHLAUCHSCHELLE D10 (SKU: W107400578)
  • Position 027 – Klemmleiste 6-polig 16A (Artikelnummer: W302004031)
  • Position 028 – KLEMMPLATTE MAKITA VC301 (SKU: W302004009)
  • Position 029 – KONTAKTFEDER MIT DRAHT (SKU: W302004023)
  • Position 035 – NETZKABEL EU (SKU: W107400573)
  • Position 036 – SCHRAUBE 5X18 TX20 (SKU: W302004029)
  • Position 037 – Schalldämpfer für Abluft (Artikelnummer: W302004045)
  • Position 038 – ELASTISCHE AUFHÄNGUNG (KIT) (SKU: W302003385)
  • Position 039 – TURBINE 1200W 220-240V (KIT) (SKU: W302003384)
  • Position 040 – SCHALLDÄMPFER FÜR BASE PL (SKU: W302004010)
  • Position 041 – TORSIONSFEDER (SKU: W909100083)
  • Position 042 – KLAPPE ZUR FILTERREINIGUNG (Artikelnummer: W302000344)
  • Position 043 – Dübel für Grundplatte (Artikelnummer: W107401937)
  • Position 044 – Grundplatte VC3012 (Artikelnummer: W302004007)
  • Position 046 – DICHTUNG FÜR BEHÄLTER (SKU: W107400056)
  • Position 047 – DICHTRING FÜR FILTER (SKU: W302000460)
  • Position 048 – ABLENKPLATTE (SKU: W302004016)
  • Position 049 – SCHRAUBE 5X18 TX20 (SKU: W302004029)
  • Position 050 – FILTERELEMENT (SKU: P-70219)
  • Position 051 – KIT FILTER SUPPORT CAGE +FLO (SKU: W107402646)
  • Position 052 – BEHÄLTER MAKITA VC3012L/M (SKU: W107417285)
  • Position 054 – Lenkrolle 60 mit Feststeller (Artikelnummer: W302000557)
  • Position 055 – Armatur mit Klemmplatte (Artikelnummer: W107402742)
  • Position 056 – RADACHSE (SKU: W302004022)
  • Position 057 – SCHRAUBE 5X35 (SKU: W107400063)
  • Position 058 – RAD 100 (SKU: W302000465)
  • Position 059 – KLEMMRING FÜR RAD (Artikelnummer: W47302)
  • Position 060 – RADKAPPE MAKITA BLAU (SKU: W107417286)
  • Position 061 – Verlängerungsrohre 36x505 (Set 2) (Artikelnummer: P-70437)
  • Position 062 – ROHRHALTER-HAKEN (KIT) (SKU: W302004027)
  • Position 063 – Rohrhalter-Schnappverschluss (Kit) (Artikelnummer: W302004018)
  • Position 064 – Fugendüse 35x300 (Artikelnummer: W6084)
  • Position 066 – WERKZEUGADAPTER 27 QUICKSYSTE (SKU: P-70378)
  • Position 067 – GEBOGENES HANDROHR INOX (SKU: P-70346)
  • Position 069 – Schlauchmanschette 32/50 AS (Artikelnummer: W30928)
  • Position 070 – Saugschlauch 32mmx4m schwarz (Artikelnummer: W107417287)
  • Position 071 – Saugschlauch 32MM4M BLK AS (SKU: P-84084)
  • Position 072 – BODENDÜSE D36X300 NASS/D (SKU: P-81789)
