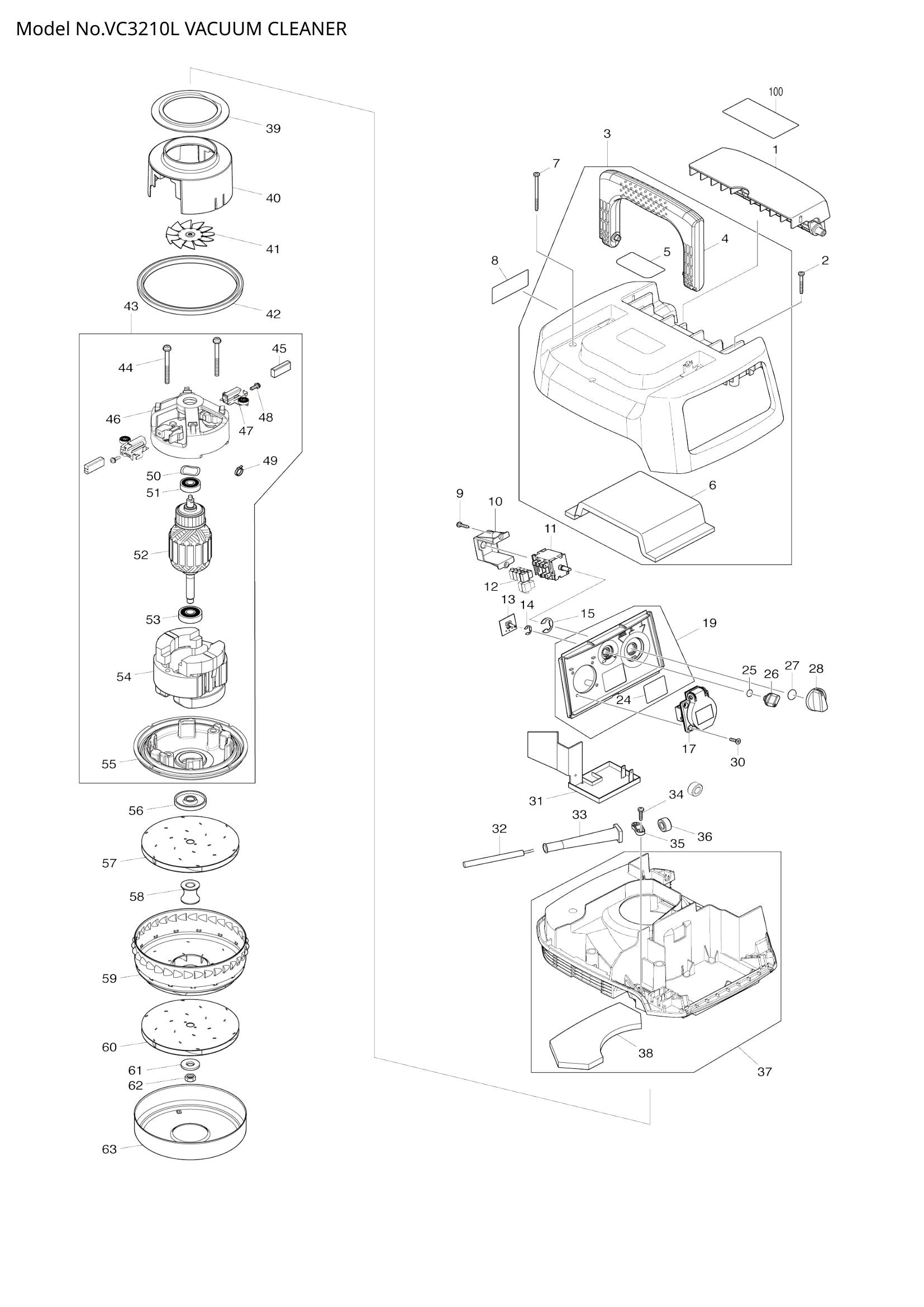

VC3210L Explosionsansicht VC3210L Explosionsansicht
  • Position 001 – BASISHAKEN (SKU: 452451-7)
  • Position 002 – Blechschraube 4x35 (Artikelnummer: 266053-1)
  • Position 003 – Verkleidung komplett (Artikelnummer: 140751-4)
  • Position 004 – GRIFF (SKU: 451340-3)
  • Position 005 – WARNHINWEIS-ETIKETT (SKU: 891977-8)
  • Position 006 – OBERER DÄMPFER (SKU: 423393-2)
  • Position 007 – Blechschraube 4x65 (Artikelnummer: 266060-4)
  • Position 008 – VC3210L TYPENSCHILD (SKU: 869061-7)
  • Position 009 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 010 – SCHALTERHALTER (SKU: 451343-7)
  • Position 013 – SUB-CONTROLLER (SKU: 631922-9)
  • Position 014 – Anschlagring E-7 (Artikelnummer: 961013-5)
  • Position 015 – ANSCHLAGRING E-12 (SKU: 961062-2)
  • Position 018 – GUMMIPLATTE S (SKU: 685740-7)
  • Position 025 – O-RING 9 (Artikelnummer: 213054-0)
  • Position 026 – SCHALTER (SKU: 451344-5)
  • Position 027 – O-RING 14 (Artikelnummer: 213176-6)
  • Position 028 – SCHALTHEBEL (SKU: 451342-9)
  • Position 030 – +SENK-GEWINDESCHRAUBE (Artikelnummer: 266630-9)
  • Position 031 – CONTROLLER (Artikelnummer: 620033-5)
  • Position 032 – NETZKABEL 1,5-3-5,0 (SKU: 695350-2)
  • Position 033 – Kabelschutz 12-90 (Artikelnummer: 682575-7)
  • Position 034 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 035 – Zugentlastung (Artikelnummer: 687149-9)
  • Position 037 – SEPARATOR KOMPLETT (SKU: 140254-8)
  • Position 038 – UNTERER DÄMPFER (SKU: 423395-8)
  • Position 039 – DICHTRING 70 (Artikelnummer: 423279-0)
  • Position 040 – MOTORABDECKUNG (SKU: 451338-0)
  • Position 041 – FAN 62 (SKU: 241512-6)
  • Position 042 – Gummiring 120 (Artikelnummer: 424228-0)
  • Position 043 – MOTORBAUGRUPPE (SKU: 125876-5)
  • Position 044 – Linsenkopfschraube M5x60 (Artikelnummer: 911283-6)
  • Position 046 – ENDBELL (SKU: 452106-4)
  • Position 047 – Bürstenhalter 6,5 x 13,5 (Artikelnummer: 643610-6)
  • Position 048 – Linsenkopfschraube M4x12 (Artikelnummer: 911118-1)
  • Position 049 – BAND (SKU: 687010-0)
  • Position 050 – Wellenscheibe 20 (Artikelnummer: 267715-4)
  • Position 051 – KUGELLAGER 629DDW (SKU: 211092-6)
  • Position 052 – ANKERBAUGRUPPE 240 V (SKU: 517849-6)
  • Position 053 – KUGELLAGER 6200DDW (SKU: 211087-9)
  • Position 054 – FELDBAUGRUPPE 240 V (SKU: 526204-1)
  • Position 056 – FLANSCH (SKU: 316795-8)
  • Position 057 – FAN 125 (SKU: 241910-4)
  • Position 058 – DISTANZSTÜCK (Artikelnummer: 325747-8)
  • Position 059 – RÜCKLAUFSCHAUFEL (SKU: 346114-4)
  • Position 060 – FAN 125 (SKU: 241910-4)
  • Position 061 – Unterlegscheibe 10 (Artikelnummer: 316799-0)
  • Position 062 – Sechskantmutter M8 (Artikelnummer: 931403-6)
  • Position 063 – Lüfterabdeckung (SKU: 346115-2)
  • Position 064 – Stützring (Artikelnummer: 424229-8)
  • Position 065 – HINTERER BLOCKFILTER (SKU: 423396-6)
  • Position 066 – SEITENBLOCKFILTER (SKU: 423399-0)
  • Position 067 – BANDDÄMPFER (SKU: 423397-4)
  • Position 068 – TANKABDECKUNG (SKU: 451544-7)
  • Position 071 – Pulverfiltersatz (Artikelnummer: 195441-4)
  • Position 072 – DÄMPFER (SKU: 424377-3)
  • Position 074 – STOSSFÄNGER (SKU: 424270-1)
  • Position 075 – Blechschraube 4x28 (Artikelnummer: 266257-5)
  • Position 076 – HALTERPLATTE (SKU: 417587-9)
  • Position 077 – HALTER (SKU: 451455-6)
  • Position 078 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 079 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 080 – HAKEN (SKU: 168537-4)
  • Position 081 – Hakenhalterung (Artikelnummer: 451545-5)
  • Position 083 – EINLASSABDECKUNG (SKU: 451546-3)
  • Position 084 – O-RING 56 (SKU: 213655-4)
  • Position 085 – EINLASS (SKU: 451454-8)
  • Position 086 – Gummiring T (Artikelnummer: 424346-4)
  • Position 087 – ERDLINIE 120 (SKU: 649150-2)
  • Position 088 – Linsenkopfschraube M4x6 (Artikelnummer: 911103-4)
  • Position 089 – Linsenkopfschraube M4x12 (Artikelnummer: 911118-1)
  • Position 090 – RADKAPPE (SKU: 451643-5)
  • Position 091 – Sicherungsring S-20 (Artikelnummer: 961060-6)
  • Position 092 – Unterlegscheibe 20 (Artikelnummer: 267299-2)
  • Position 093 – CASTER 170 (SKU: 451642-7)
  • Position 094 – Verbindungsrohr 20-350 (Artikelnummer: 331888-0)
  • Position 095 – CASTER 75 (SKU: 168547-1)
  • Position 096 – Schwimmer komplett (Artikelnummer: 141019-1)
  • Position 097 – Schwimmerkäfig (Artikelnummer: 452446-0)
  • Position 098 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 099 – Gummihalter (Artikelnummer: 424382-0)
  • Position 100 – WARNHINWEIS-ETIKETT (SKU: 891978-6)
