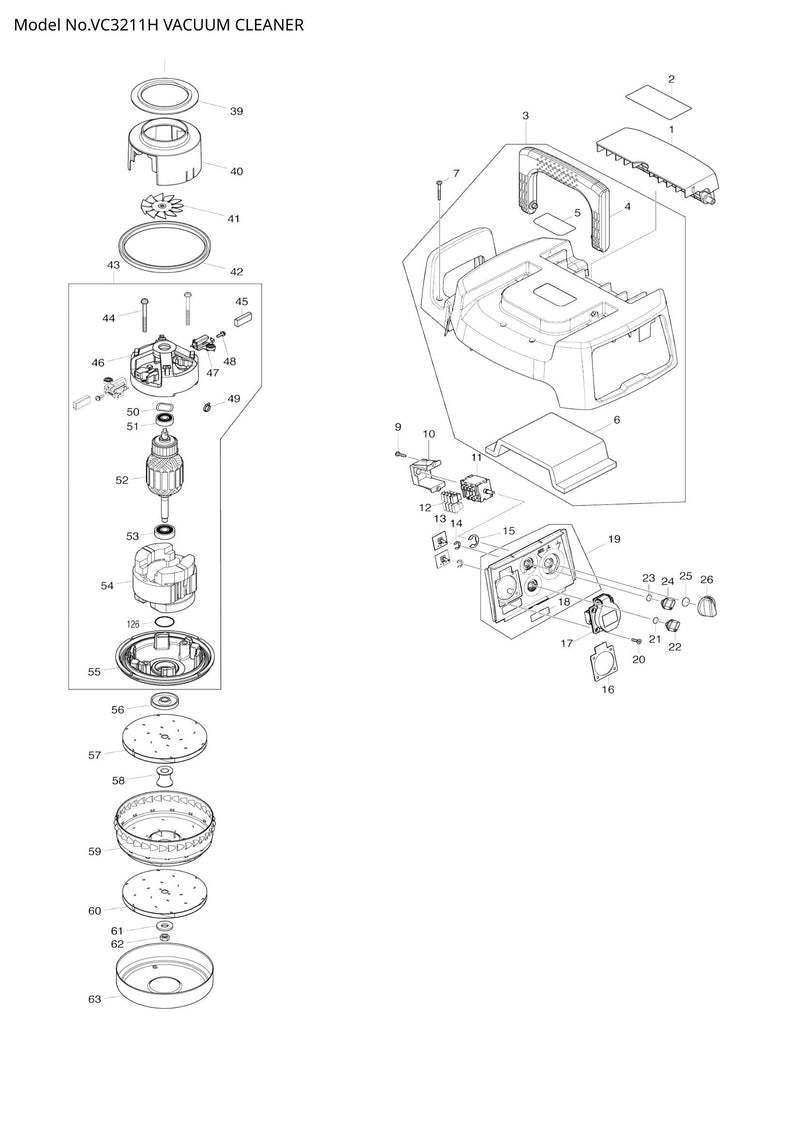

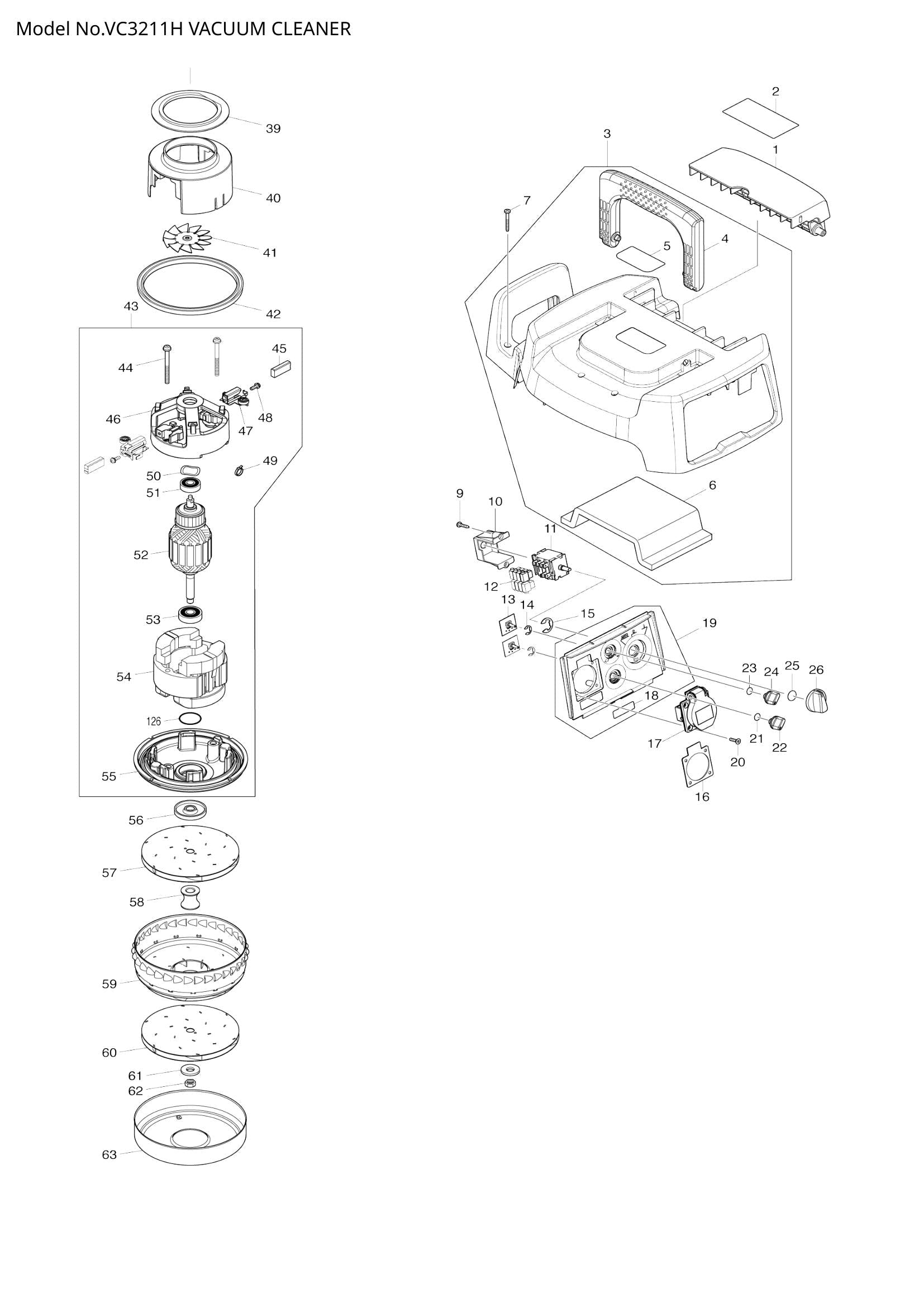

• VC3211H exploded view

Explosionszeichnung – VC3211H

Explosionszeichnung – VC3211H

Preis: €0,00
Listenpreis:
Preis: €0,00
View Cart
VC3211H Explosionsansicht VC3211H Explosionsansicht VC3211H Explosionsansicht VC3211H Explosionsansicht VC3211H Explosionsansicht
  • Position 001 – BASISHAKEN (SKU: 452451-7)
  • Position 002 – WARNHINWEIS-ETIKETT (SKU: 800W79-7)
  • Position 003 – Verkleidung komplett (Artikelnummer: 141915-3)
  • Position 004 – GRIFF (SKU: 451340-3)
  • Position 005 – WARNHINWEIS-ETIKETT (SKU: 891977-8)
  • Position 006 – OBERER DÄMPFER (SKU: 423456-4)
  • Position 007 – Blechschraube 4x35 (Artikelnummer: 266053-1)
  • Position 009 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 010 – SCHALTERHALTER (SKU: 451343-7)
  • Position 011 – SCHALTER (SKU: 650659-9)
  • Position 012 – Buchsenhülse (Artikelnummer: 686023-8)
  • Position 013 – SUB-CONTROLLER (SKU: 620185-2)
  • Position 014 – Anschlagring E-7 (Artikelnummer: 961013-5)
  • Position 015 – ANSCHLAGRING E-12 (SKU: 961062-2)
  • Position 016 – GUMMIPLATTE (SKU: 685740-7)
  • Position 017 – OUTLET (SKU: 655123-5)
  • Position 020 – +SENK-GEWINDESCHRAUBE (Artikelnummer: 266630-9)
  • Position 021 – O-RING 9 (Artikelnummer: 213054-0)
  • Position 022 – SCHALTER (SKU: 451344-5)
  • Position 023 – O-RING 9 (Artikelnummer: 213054-0)
  • Position 024 – SCHALTER (SKU: 451344-5)
  • Position 025 – O-RING 14 (Artikelnummer: 213176-6)
  • Position 026 – SCHALTHEBEL (SKU: 451342-9)
  • Position 027 – HINTERER BLOCKFILTER (SKU: 423450-6)
  • Position 029 – NETZKABEL 1,5-3-5,0 (SKU: 695350-2)
  • Position 030 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 031 – Zugentlastung (Artikelnummer: 687149-9)
  • Position 034 – SUMMERSCHALTUNG (SKU: 620186-0)
  • Position 035 – Blechschraube 4x35 (Artikelnummer: 266053-1)
  • Position 036 – Kabelschutz 12-90 (Artikelnummer: 682575-7)
  • Position 037 – SEPARATOR KOMPLETT (SKU: 141917-9)
  • Position 038 – DC-Motordichtung (SKU: 423462-9)
  • Position 039 – DICHTRING 70 (Artikelnummer: 423279-0)
  • Position 040 – MOTORABDECKUNG (SKU: 451338-0)
  • Position 041 – FAN 62 (SKU: 241512-6)
  • Position 042 – Gummiring 120 (Artikelnummer: 424228-0)
  • Position 043 – MOTORBAUGRUPPE (SKU: 125876-5)
  • Position 044 – Linsenkopfschraube M5x60 (Artikelnummer: 911283-6)
  • Position 046 – ENDBELL (SKU: 452106-4)
  • Position 047 – Bürstenhalter 6,5 x 13,5 (Artikelnummer: 643610-6)
  • Position 048 – Linsenkopfschraube M4x12 (Artikelnummer: 911118-1)
  • Position 049 – BAND (SKU: 687010-0)
  • Position 050 – Wellenscheibe 20 (Artikelnummer: 267715-4)
  • Position 051 – KUGELLAGER 629DDW (SKU: 211092-6)
  • Position 052 – ANKERBAUGRUPPE 240 V (SKU: 517849-6)
  • Position 053 – KUGELLAGER 6200DDW (SKU: 211087-9)
  • Position 054 – FELDBAUGRUPPE 240 V (SKU: 526204-1)
  • Position 055 – BASIS (SKU: 454480-6)
  • Position 056 – FLANSCH (SKU: 316795-8)
  • Position 057 – FAN 125 (SKU: 241910-4)
  • Position 058 – DISTANZSTÜCK (Artikelnummer: 325747-8)
  • Position 059 – RÜCKLAUFSCHAUFEL (SKU: 346114-4)
  • Position 060 – FAN 125 (SKU: 241910-4)
  • Position 061 – Unterlegscheibe 10 (Artikelnummer: 316799-0)
  • Position 062 – Sechskantmutter M8 (Artikelnummer: 931403-6)
  • Position 063 – Lüfterabdeckung (SKU: 346115-2)
  • Position 064 – Stützring (Artikelnummer: 424229-8)
  • Position 065 – BANDDÄMPFER (SKU: 423451-4)
  • Position 066 – Vinylschlauch (SKU: 684900-8)
  • Position 067 – Schnurdichtung (Artikelnummer: 421468-1)
  • Position 068 – TANKABDECKUNG KOMPLETT (SKU: 141916-1)
  • Position 069 – Ventildichtung (Artikelnummer: 423455-6)
  • Position 070 – VC3211H TYPENSCHILD (SKU: 814D77-1)
  • Position 071 – Blechschraube 4x35 (Artikelnummer: 266053-1)
  • Position 072 – Gleichstrommotor (Artikelnummer: 629981-5)
  • Position 073 – Getriebegehäuse (Artikelnummer: 454207-4)
  • Position 074 – Linsenkopfschraube M3x6 (Artikelnummer: 911003-8)
  • Position 075 – Unterlegscheibe 12 (Artikelnummer: 267067-3)
  • Position 076 – STIRNRAD 15 (SKU: 226283-6)
  • Position 077 – Hauptzahnrad 9 komplett (Artikelnummer: 153228-0)
  • Position 078 – STIRNRAD 15 (SKU: 226284-4)
  • Position 079 – Innenzahnrad 42 (SKU: 226285-2)
  • Position 081 – KUGELLAGER 6805LLB (SKU: 211375-4)
  • Position 082 – Unterlegscheibe 34 (Artikelnummer: 267464-3)
  • Position 083 – SPINDELBAUGRUPPE (SKU: 135554-9)
  • Position 084 – Gummiring (Artikelnummer: 424543-2)
  • Position 085 – DICHTRING (SKU: 424544-0)
  • Position 086 – Sicherungsring S-20 (Artikelnummer: 961060-6)
  • Position 087 – Unterlegscheibe 20 (Artikelnummer: 267041-1)
  • Position 088 – O-RING 20 (Artikelnummer: 213304-3)
  • Position 089 – CAM (SKU: 454208-2)
  • Position 090 – ÄUSSERES VENTIL KOMPLETT (SKU: 141919-5)
  • Position 091 – INNENVENTIL KOMPLETT (SKU: 141918-7)
  • Position 092 – LEITEREINHEIT (SKU: 632A68-0)
  • Position 093 – INNERE ABDECKUNG (SKU: 454204-0)
  • Position 094 – Blechschraube 4x35 (Artikelnummer: 266053-1)
  • Position 095 – PROTECTOR (SKU: 454209-0)
  • Position 096 – Blechschraube 4x35 (Artikelnummer: 266053-1)
  • Position 097 – DRUCKFEDER 20 (SKU: 234273-5)
  • Position 098 – SCHLOSSPLATTE (SKU: 454215-5)
  • Position 099 – Verriegelungshebel (Artikelnummer: 454214-7)
  • Position 100 – PIN 4 (Artikelnummer: 268292-9)
  • Position 101 – Blechschraube 4x28 (Artikelnummer: 266257-5)
  • Position 102 – HALTERPLATTE (SKU: 417587-9)
  • Position 103 – HALTER (SKU: 451455-6)
  • Position 104 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 105 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 106 – HAKEN (SKU: 168537-4)
  • Position 107 – Hakenhalterung (Artikelnummer: 451545-5)
  • Position 109 – Gummiring T (Artikelnummer: 424346-4)
  • Position 110 – Linsenkopfschraube M4x12 (Artikelnummer: 911118-1)
  • Position 111 – EINLASSABDECKUNG (SKU: 451546-3)
  • Position 112 – O-RING 56 (SKU: 213655-4)
  • Position 113 – EINLASS (SKU: 451454-8)
  • Position 114 – Linsenkopfschraube M4x6 (Artikelnummer: 911103-4)
  • Position 115 – ERDLINIE 120 (SKU: 649150-2)
  • Position 116 – Stoßstange (Artikelnummer: 424270-1)
  • Position 117 – RADKAPPE (SKU: 451643-5)
  • Position 118 – Sicherungsring S-20 (Artikelnummer: 961060-6)
  • Position 119 – Unterlegscheibe 20 (Artikelnummer: 267299-2)
  • Position 120 – CASTER 170 (SKU: 451642-7)
  • Position 121 – Verbindungsrohr 20-350 (Artikelnummer: 331888-0)
  • Position 122 – CASTER 75 (SKU: 168547-1)
  • Position 123 – Pulverfilter H Set (Artikelnummer: 196251-2)
  • Position 124 – DÄMPFER (SKU: 423452-2)
  • Position 125 – VORFILTERSATZ (SKU: 196253-8)
  • Position 126 – O-RING 30 (Artikelnummer: 213406-5)
  • Position 127 – O-RING 3 (SKU: 213022-3)
  • Position 128 – Linsenkopfschraube M4x25 (Artikelnummer: 911148-2)
