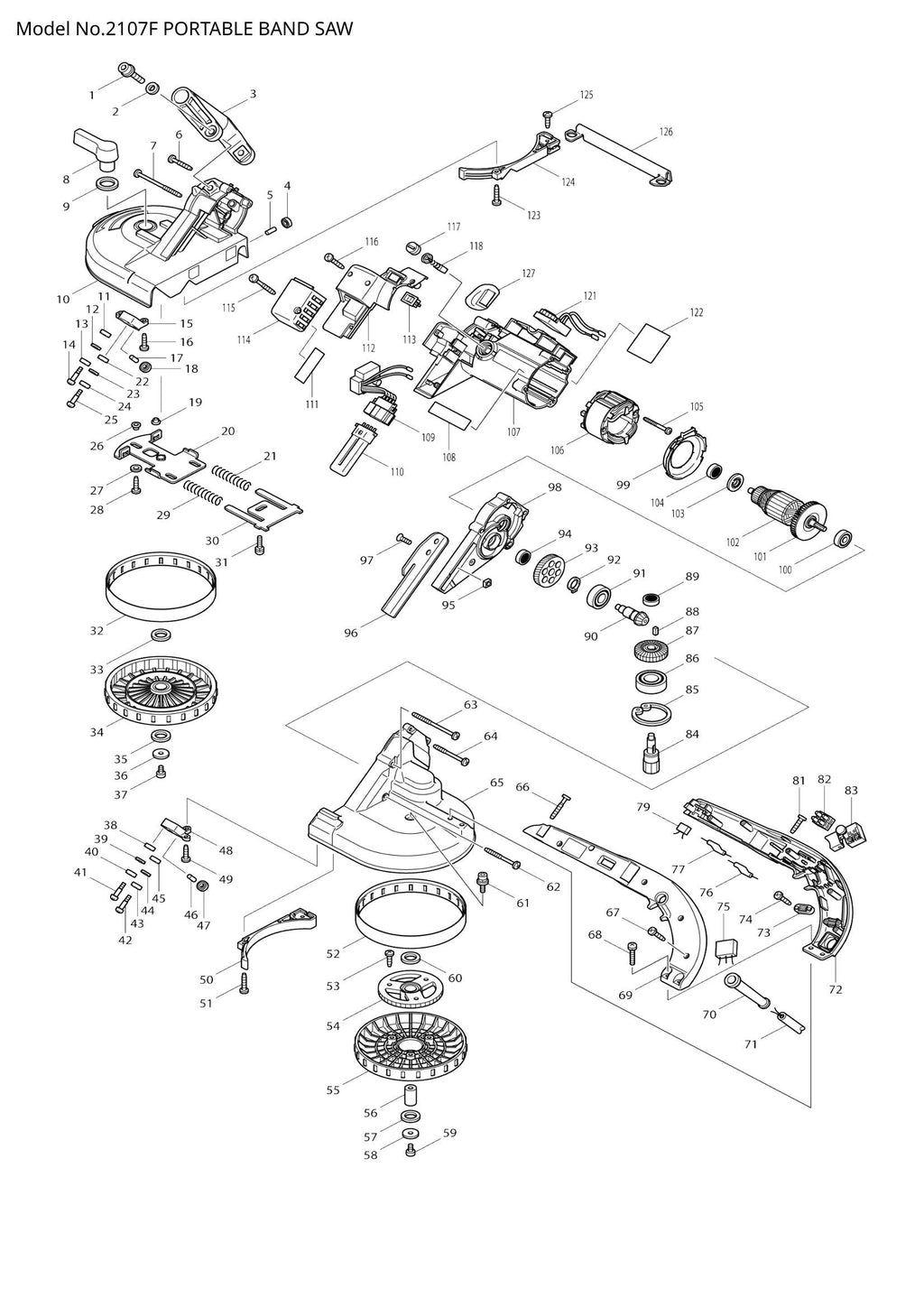

2107F exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
2107F exploded view

Explosionszeichnung – 2107F

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 003 – GRIFF (SKU: 273614-0)
  • Position 006 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 007 – Blechschraube 4x55 (Artikelnummer: 266147-2)
  • Position 008 – HEBEL 60 (SKU: 272223-2)
  • Position 009 – Unterlegscheibe 20 (Artikelnummer: 267041-1)
  • Position 011 – KUGELLAGER 696ZZ (SKU: 210033-9)
  • Position 012 – Unterlegscheibe 6 (Artikelnummer: 941152-7)
  • Position 013 – KUGELLAGER 696ZZ (SKU: 210033-9)
  • Position 014 – + Linsenkopfschraube M5 (Artikelnummer: 251337-0)
  • Position 015 – OBERER HALTER (SKU: 317824-0)
  • Position 016 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 017 – PIN 6 (SKU: 256033-5)
  • Position 018 – KUGELLAGER 696ZZ (SKU: 210033-9)
  • Position 019 – HÜLSE 5 (SKU: 343494-9)
  • Position 020 – Gleitplatte (Artikelnummer: 163276-1)
  • Position 021 – DRUCKFEDER 11 (SKU: 231449-5)
  • Position 022 – KUGELLAGER 696ZZ (SKU: 210033-9)
  • Position 023 – Unterlegscheibe 6 (Artikelnummer: 941152-7)
  • Position 024 – KUGELLAGER 696ZZ (SKU: 210033-9)
  • Position 025 – + Linsenkopfschraube M5 (Artikelnummer: 251337-0)
  • Position 026 – HÜLSE 5 (SKU: 343494-9)
  • Position 027 – Unterlegscheibe 4 (Artikelnummer: 941051-3)
  • Position 028 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 029 – DRUCKFEDER 11 (SKU: 231449-5)
  • Position 030 – SPANNPLATTE (SKU: 343489-2)
  • Position 031 – Flachkopfschraube M5x16 (Artikelnummer: 911221-8)
  • Position 032 – Gummireifen (SKU: 421333-4)
  • Position 033 – Unterlegscheibe 16 (Artikelnummer: 253749-3)
  • Position 035 – Unterlegscheibe 16 (Artikelnummer: 253749-3)
  • Position 036 – Unterlegscheibe 6 (Artikelnummer: 253010-8)
  • Position 037 – Innensechskantschraube M6x12 (Artikelnummer: 922312-0)
  • Position 038 – KUGELLAGER 696ZZ (SKU: 210033-9)
  • Position 039 – Unterlegscheibe 6 (Artikelnummer: 941152-7)
  • Position 040 – KUGELLAGER 696ZZ (SKU: 210033-9)
  • Position 041 – + Linsenkopfschraube M5 (Artikelnummer: 251337-0)
  • Position 042 – + Linsenkopfschraube M5 (Artikelnummer: 251337-0)
  • Position 043 – KUGELLAGER 696ZZ (SKU: 210033-9)
  • Position 044 – Unterlegscheibe 6 (Artikelnummer: 941152-7)
  • Position 045 – KUGELLAGER 696ZZ (SKU: 210033-9)
  • Position 046 – PIN 6 (SKU: 256033-5)
  • Position 047 – KUGELLAGER 696ZZ (SKU: 210033-9)
  • Position 048 – UNTERER HALTER (SKU: 317823-2)
  • Position 049 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 050 – SÄGESCHUTZHALTER (SKU: 418784-0)
  • Position 051 – Blechschraube BIND CT 4X20 (SKU: 266042-6)
  • Position 052 – Gummireifen (SKU: 421333-4)
  • Position 053 – Blechschraube 5x20 (Artikelnummer: 266021-4)
  • Position 056 – UNTERE WELLE (SKU: 324513-0)
  • Position 057 – Unterlegscheibe 16 (Artikelnummer: 253749-3)
  • Position 058 – Unterlegscheibe 6 (Artikelnummer: 253010-8)
  • Position 059 – Innensechskantschraube M6x12 (Artikelnummer: 922312-0)
  • Position 060 – Unterlegscheibe 16 (Artikelnummer: 253749-3)
  • Position 061 – Innensechskantschraube M6x16 (Artikelnummer: 922323-5)
  • Position 062 – Blechschraube BIND CT 4X40 (SKU: 266203-8)
  • Position 063 – Blechschraube 4x55 (Artikelnummer: 266147-2)
  • Position 064 – Blechschraube 4x40 (Artikelnummer: 266048-4)
  • Position 066 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 067 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 068 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
  • Position 069 – DRÜCKERSET (SKU: 183869-8)
  • Position 070 – CORD GUARD 10 (SKU: 682573-1)
  • Position 071 – NETZKABEL 1,0-2-2,5 (SKU: 665865-3)
  • Position 072 – DRÜCKERSET (Artikelnummer: 183869-8)
  • Position 073 – Zugentlastung (Artikelnummer: 687052-4)
  • Position 074 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 075 – Geräuschunterdrücker (Artikelnummer: 645253-0)
  • Position 076 – Drosselspule (Artikelnummer: 646078-5)
  • Position 077 – Drosselspule (Artikelnummer: 646137-5)
  • Position 079 – Geräuschunterdrücker (Artikelnummer: 645006-7)
  • Position 081 – Blechschraube BIND CT 4X20 (SKU: 266042-6)
  • Position 082 – Klemmenblock 2P (SKU: 654531-7)
  • Position 083 – SCHALTER SGEL115CDY-6 (SKU: 651284-9)
  • Position 084 – STIRNRAD 8 (SKU: 227139-6)
  • Position 085 – Sicherungsring R-47 (SKU: 962203-3)
  • Position 086 – KUGELLAGER 6204LLB (SKU: 211306-3)
  • Position 087 – Spiralkegelrad 29 (Artikelnummer: 227470-0)
  • Position 088 – SCHLÜSSEL 4 (SKU: 254202-2)
  • Position 090 – Spiralkegelrad 11 (Artikelnummer: 227481-5)
  • Position 092 – Sicherungsring S-15 (SKU: 961055-9)
  • Position 093 – SCHRÄGZAHNRAD ​​64 (SKU: 226593-1)
  • Position 095 – VIERKANTMUTTER M6 (SKU: 252157-5)
  • Position 096 – ANSCHLAGPLATTE (SKU: 345467-8)
  • Position 097 – Innensechskantschraube M6x16 (Artikelnummer: 251981-3)
  • Position 098 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 154475-6)
  • Position 099 – Prallplatte (Artikelnummer: 418785-8)
  • Position 101 – FAN 60 (SKU: 241850-6)
  • Position 103 – ISOLATIONSSCHEIBE (SKU: 681644-1)
  • Position 105 – Blechschraube 5x45 (Artikelnummer: 266056-5)
  • Position 106 – FELD 220-240 V (SKU: 634518-5)
  • Position 109 – LICHTSCHALTUNG (SKU: 631641-7)
  • Position 111 – LENZ (SKU: 418850-3)
  • Position 112 – LAMPENABDECKUNG (SKU: 418782-4)
  • Position 113 – SCHALTER SLE6A (SKU: 651514-8)
  • Position 114 – LAMPENKASTEN (SKU: 418783-2)
  • Position 115 – Blechschraube 4x40 (Artikelnummer: 266048-4)
  • Position 116 – Blechschraube 3x20 (Artikelnummer: 265935-4)
  • Position 121 – CONTROLLER (SKU: 631639-4)
  • Position 122 – TYPENSCHILD 2107F (SKU: 860922-4)
  • Position 123 – Blechschraube BIND CT 4X20 (SKU: 266042-6)
  • Position 124 – Sägeschutzhalter (Artikelnummer: 418784-0)
  • Position 125 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 127 – KAPPE (SKU: 421885-5)
