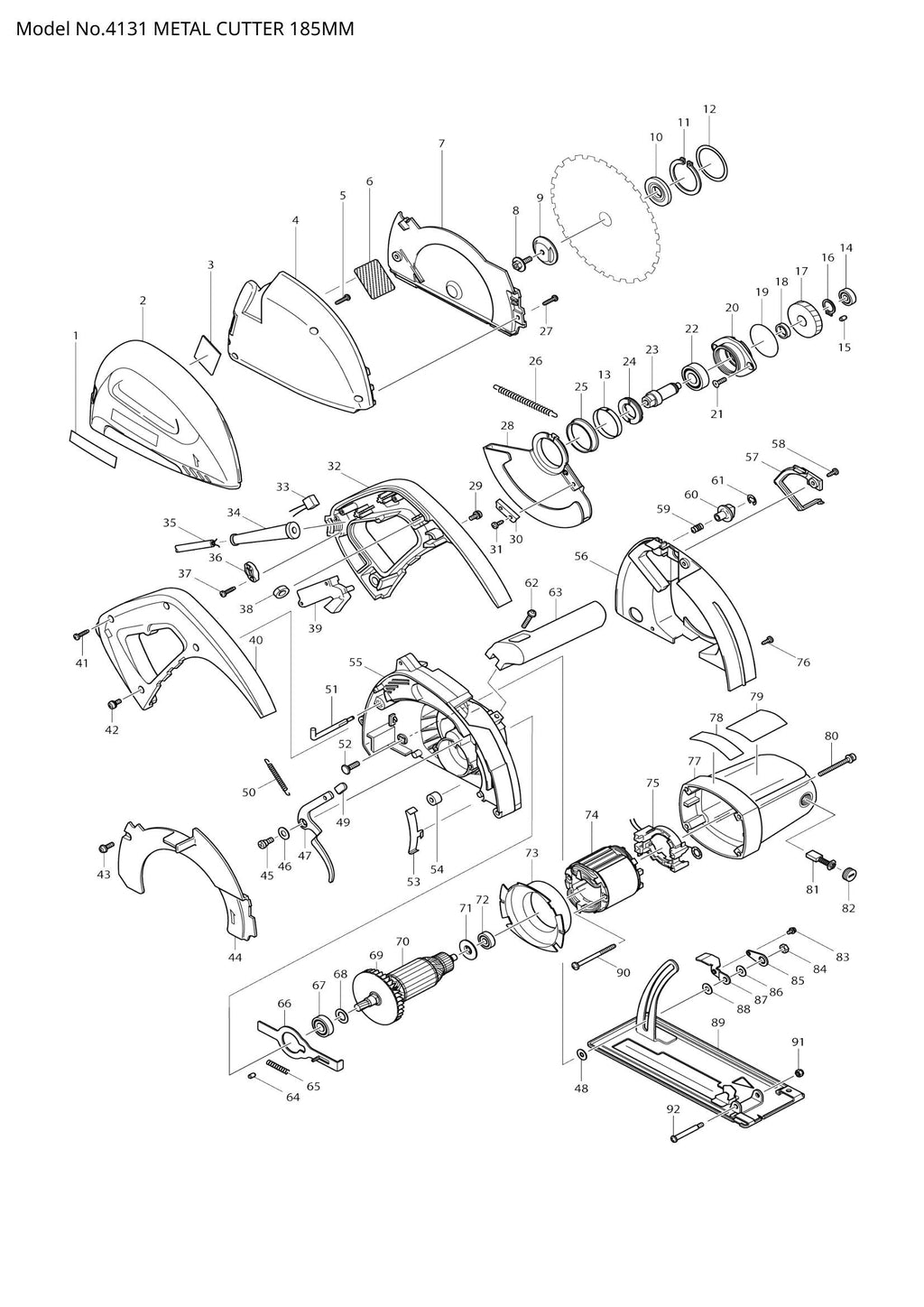

Explosionszeichnung – 4131

Name: Explosionszeichnung – 4131
Brand: Makita
Availability: InStock

Makita

Ausverkauft

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – MAKITA MARK (SKU: 819064-1)
Position 002 – Staubschutzhülle (Artikelnummer: 183837-1)
Position 003 – HITZEBESTÄNDIGES GLAS (SKU: 431005-3)
Position 006 – STANZENDER METALLSCHUTZ (SKU: 343760-4)
Position 007 – Staubschutzplatte (Artikelnummer: 317777-3)
Position 009 – ÄUSSERER FLANSCH 40 (SKU: 224366-6)
Position 010 – INNENFLANSCH 40 (SKU: 224370-5)
Position 011 – Sicherungsring S-42 (SKU: 961201-4)
Position 012 – UNTERLEGSCHEIBE 42 (SKU: 267784-5)
Position 013 – DICKENRING (SKU: 343759-9)
Position 014 – KUGELLAGER 608LLB (SKU: 211031-6)
Position 015 – Gummistift 4 (SKU: 263002-9)
Position 016 – Sicherungsring S-15 (SKU: 961055-9)
Position 017 – SCHRÄGZAHNRAD 48 (SKU: 226591-5)
Position 018 – RING 15 (SKU: 257053-2)
Position 019 – O-RING 46 (SKU: 213621-1)
Position 020 – LAGERGEHÄUSE (SKU: 316579-4)
Position 021 – + SENKKOPFSCHRAUBE (Artikelnummer: 251372-8)
Position 022 – KUGELLAGER 6202DDW (SKU: 211228-7)
Position 023 – SPINDEL (SKU: 324475-2)
Position 024 – LAGERHALTER 22-36 (SKU: 285807-7)
Position 027 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 028 – SICHERHEITSABDECKUNG (SKU: 317775-7)
Position 029 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
Position 030 – UNTERPLATTE (SKU: 344944-7)
Position 031 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 032 – DRÜCKERSET (Artikelnummer: 183826-6)
Position 033 – Rauschunterdrücker (Artikelnummer: 645200-1)
Position 035 – NETZKABEL 1,0-2-2,5 (SKU: 665865-3)
Position 036 – Zugentlastung (Artikelnummer: 687052-4)
Position 037 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 038 – SCHWAMMRING (SKU: 421492-4)
Position 039 – SCHALTER TG71CL-2 (SKU: 651057-0)
Position 040 – DRÜCKERSET (Artikelnummer: 183826-6)
Position 041 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 042 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
Position 043 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
Position 044 – KLINGENABDECKUNG (SKU: 317778-1)
Position 045 – + Linsenkopfschraube M6 (Artikelnummer: 251267-5)
Position 046 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
Position 047 – HEBEL ÖFFNEN (SKU: 345421-2)
Position 048 – Unterlegscheibe 6 (Artikelnummer: 253783-3)
Position 050 – Zugfeder 4 (Artikelnummer: 231823-7)
Position 051 – HAKEN (SKU: 324476-0)
Position 052 – Vierkantschraube mit Kappe M6x20 (Artikelnummer: 266031-1)
Position 053 – PROTECTOR (SKU: 343758-1)
Position 054 – Gummimanschette 6 (SKU: 262511-5)
Position 055 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 153924-0)
Position 056 – Getriebegehäuseabdeckung (Artikelnummer: 418612-9)
Position 057 – BLECHABDECKUNG (SKU: 418613-7)
Position 058 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 059 – DRUCKFEDER 7 (SKU: 231402-1)
Position 060 – DAUMENROHR 23 (SKU: 271421-5)
Position 061 – ANSCHLAGRING E-3 (SKU: 961017-7)
Position 062 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
Position 063 – GRIFF (SKU: 415469-9)
Position 064 – Gummistift 4 (SKU: 263002-9)
Position 065 – DRUCKFEDER 5 (SKU: 233092-6)
Position 066 – WELLENSPERRE (SKU: 343832-5)
Position 067 – KUGELLAGER 6001DDW (SKU: 211131-2)
Position 068 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 069 – FAN 76 (SKU: 241876-8)
Position 070 – ANKERBAUGRUPPE 220-240 V (SKU: 513578-9)
Position 071 – ISOLATIONSSCHEIBE (SKU: 681634-4)
Position 072 – KUGELLAGER 608LLB (SKU: 211031-6)
Position 073 – LEITERPLATTE (SKU: 415467-3)
Position 074 – FELD 220-240 V (SKU: 634513-5)
Position 075 – UNTERSTÜTZUNG KOMPLETT (SKU: 638358-3)
Position 076 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 077 – MOTORGEHÄUSE KOMPLETT (SKU: 159685-0)
Position 078 – ANGABENETIKETT (SKU: 816816-1)
Position 079 – NAMENSSCHILD 4131 (SKU: 860463-0)
Position 080 – Flachkopfschraube M5x40 (Artikelnummer: 911263-2)
Position 083 – Flachkopfschraube M4x8 (Artikelnummer: 911108-4)
Position 084 – SECHSKANTMUTTER (SKU: 252135-5)
Position 085 – SCHLOSSPLATTE (SKU: 341718-7)
Position 086 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
Position 087 – HEBELPLATTE (SKU: 342907-7)
Position 088 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
Position 089 – BASIS (SKU: 165387-8)
Position 090 – Blechschraube 5x65 (Artikelnummer: 266029-8)
Position 091 – SECHSKANTMUTTER M5-8 (SKU: 252103-8)
Position 092 – + Linsenkopfschraube M5 (Artikelnummer: 265075-8)
