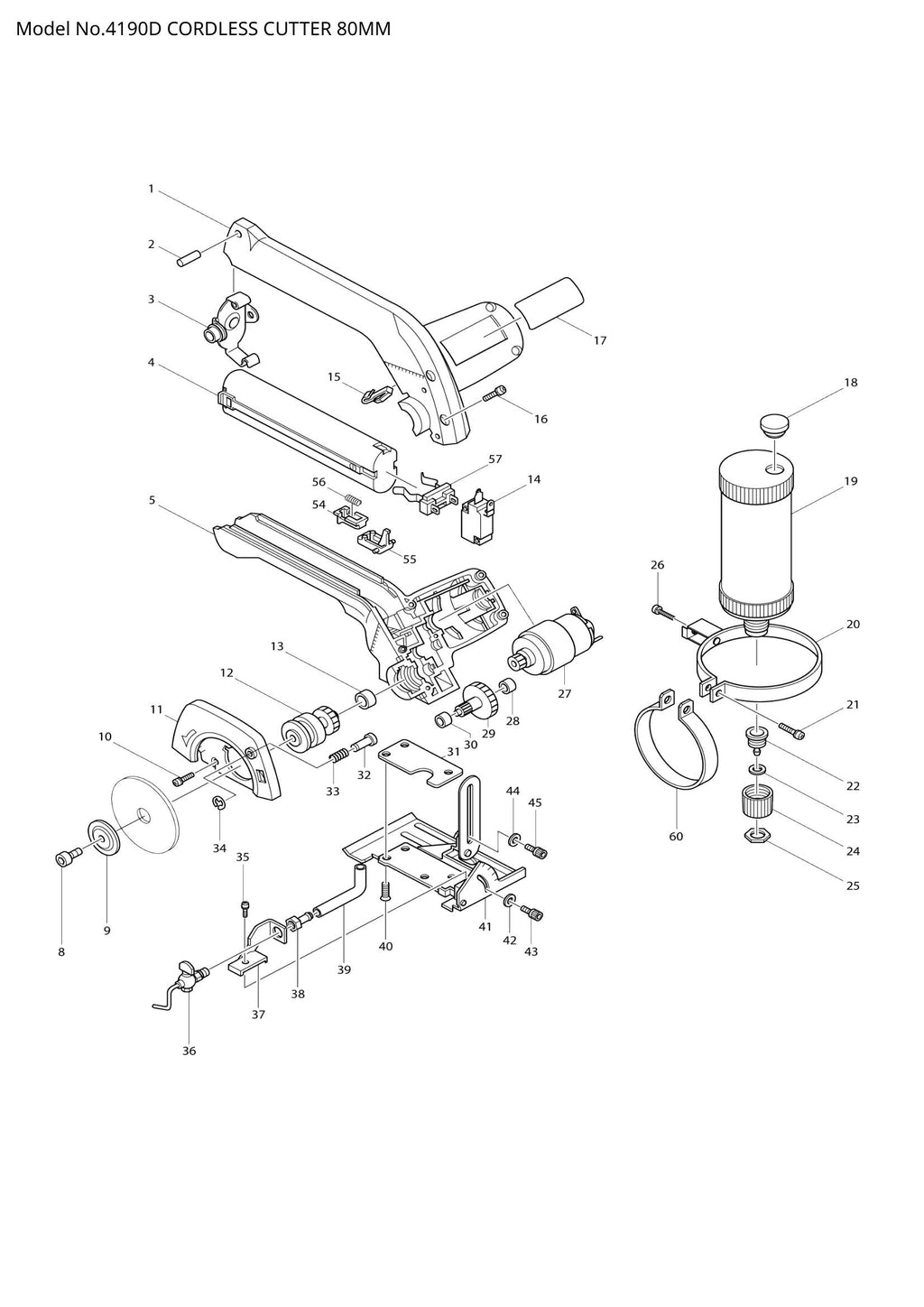

Name: Explosionszeichnung – 4190D
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 008 – Innensechskantschraube M5x12 (Artikelnummer: 922212-4)
Position 009 – ÄUSSERER FLANSCH 28 (SKU: 224177-9)
Position 010 – Flachkopfschraube M4x14 (Artikelnummer: 911121-2)
Position 012 – ZAHNRAD KOMPLETT (SKU: 153132-3)
Position 013 – Gleitlager 5 (Artikelnummer: 214017-9)
Position 015 – Blattfeder (SKU: 232061-4)
Position 016 – Flachkopfschraube M4x25 (Artikelnummer: 911148-2)
Position 017 – TYPENSCHILD 4190D (SKU: 856034-9)
Position 020 – TANKHALTER (SKU: 163159-5)
Position 021 – Flachkopfschraube M4x25 (Artikelnummer: 911146-6)
Position 022 – METALLKAPPE (SKU: 321512-3)
Position 023 – GUMMISCHEIBE 12 (SKU: 261056-0)
Position 024 – CAP (SKU: 411988-3)
Position 025 – SECHSKANTMUTTER M12-14 (SKU: 252064-2)
Position 026 – Flachkopfschraube M4x25 (Artikelnummer: 911146-6)
Position 028 – Gleitlager 4 (Artikelnummer: 214019-5)
Position 029 – ZAHNRAD KOMPLETT 11-67 (SKU: 226053-3)
Position 030 – FLUGLAGER 4 (SKU: 214019-5)
Position 031 – VERPACKUNG (SKU: 423070-6)
Position 032 – PIN 5 (SKU: 256625-0)
Position 033 – DRUCKFEDER 6 (SKU: 231098-8)
Position 034 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 035 – Flachkopfschraube M4x6 (Artikelnummer: 911101-8)
Position 036 – HAHN (SKU: 168189-1)
Position 037 – HAHNHALTER (SKU: 343517-3)
Position 038 – MUTTER (SKU: 323601-0)
Position 039 – VINYLROHR 5 (SKU: 412079-3)
Position 040 – Senkkopfschraube M5 (Artikelnummer: 912222-9)
Position 042 – Unterlegscheibe 5 (Artikelnummer: 253184-5)
Position 043 – Innensechskantschraube M5x10 (Artikelnummer: 922206-9)
Position 044 – Unterlegscheibe 5 (Artikelnummer: 253184-5)
Position 045 – Innensechskantschraube M5x10 (Artikelnummer: 922206-9)
Position 054 – Verriegelungshebel (Artikelnummer: 414169-8)
Position 055 – SCHALTHEBEL (SKU: 414168-0)
Position 056 – DRUCKFEDER 3 (SKU: 231390-2)
Position 057 – BATTERIEHALTER (SKU: 643909-9)
Position 060 – BAND B (SKU: 343530-1)
Position 400 – Sechskantschlüssel 4 (Artikelnummer: 783202-0)
Position 004 – BATTERIE 9034 SET (SKU: 193889-4)
Position 402 – BATTERIEABDECKUNG (SKU: 414938-7)

Explosionszeichnung – 4190D

Beschreibung

Explosionszeichnung – 4190D
