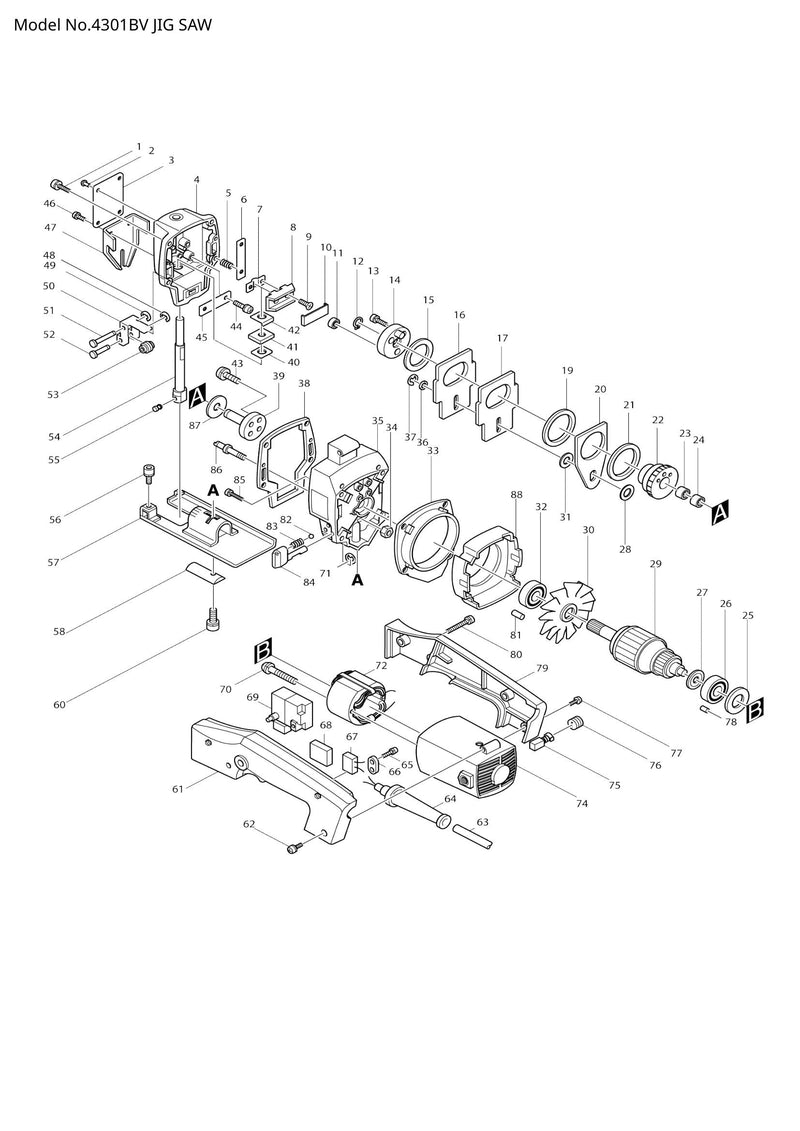

Explosionszeichnung – 4301BV

Name: Explosionszeichnung – 4301BV
Brand: Makita
Availability: InStock

Makita

Ausverkauft

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Flachkopfschraube M4x20 (Artikelnummer: 911136-9)
Position 002 – NIET 0-5 (SKU: 953106-2)
Position 003 – TYPENSCHILD 4301BV (SKU: 854968-0)
Position 004 – Getriebegehäuseabdeckung (SKU: 157219-3)
Position 005 – DRUCKFEDER 4 (SKU: 231314-8)
Position 006 – Gleitplatte (Artikelnummer: 342688-3)
Position 007 – Gleiterhalterung (Artikelnummer: 342682-5)
Position 008 – SCHIEBER (SKU: 331237-1)
Position 009 – Senkkopfschraube M4 (Artikelnummer: 251263-3)
Position 010 – Gleitplatte (Artikelnummer: 342685-9)
Position 011 – NADELLAGER 607 (SKU: 212010-7)
Position 012 – Sicherungsring (außen) S-8 (SKU: 961004-6)
Position 013 – Flachkopfschraube M5x16 (Artikelnummer: 911221-8)
Position 014 – KURBEL KOMPLETT (SKU: 152243-1)
Position 015 – Unterlegscheibe 26 (Artikelnummer: 253122-7)
Position 019 – Unterlegscheibe 35 (Artikelnummer: 253880-5)
Position 020 – DRÜCKPLATTE (SKU: 342684-1)
Position 021 – Unterlegscheibe 35 (Artikelnummer: 253879-0)
Position 022 – SCHRÄGZAHNRAD 51 (SKU: 221725-5)
Position 023 – NADELLAGER 810 (SKU: 212005-0)
Position 024 – NADELLAGER 810 (SKU: 212005-0)
Position 025 – Unterlegscheibe 14 (Artikelnummer: 253192-6)
Position 026 – KUGELLAGER 608LB (SKU: 211033-2)
Position 028 – Unterlegscheibe 10 (Artikelnummer: 253758-2)
Position 031 – Unterlegscheibe 10 (Artikelnummer: 253878-2)
Position 032 – KUGELLAGER 608LB (SKU: 211033-2)
Position 033 – LEITERPLATTE (SKU: 342689-1)
Position 034 – SECHSKANTMUTTER M6 (SKU: 931302-2)
Position 035 – GETRIEBEGEHÄUSE (SKU: 157220-8)
Position 036 – Unterlegscheibe 6 (Artikelnummer: 253077-6)
Position 037 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 038 – VERPACKUNG (SKU: 442062-6)
Position 039 – ZAHNRADWELLE (SKU: 321647-0)
Position 040 – UNTERLEGSCHEIBE 9 (SKU: 253968-1)
Position 041 – FILZ (SKU: 443059-8)
Position 042 – Staubschutzplatte (Artikelnummer: 342736-8)
Position 043 – Flachkopfschraube M4x12 (Artikelnummer: 911116-5)
Position 044 – Flachkopfschraube M4x8 (Artikelnummer: 911106-8)
Position 045 – HALTER (SKU: 342686-7)
Position 046 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 047 – PROTECTOR (SKU: 410215-5)
Position 048 – ANSCHLAGRING E-3 (SKU: 961017-7)
Position 049 – ANSCHLAGRING E-3 (SKU: 961017-7)
Position 051 – PIN 4 (SKU: 256639-9)
Position 056 – Innensechskantschraube M4x12 (Artikelnummer: 922117-8)
Position 058 – KLEMMPLATTE (SKU: 315643-8)
Position 061 – DRÜCKERSET (Artikelnummer: 181150-1)
Position 062 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
Position 068 – SCHWAMMBLATT (SKU: 685700-9)
Position 071 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 076 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
Position 077 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
Position 079 – DRÜCKERSET (Artikelnummer: 181150-1)
Position 080 – Flachkopfschraube M4x28 (Artikelnummer: 911153-9)
Position 081 – Gummistift 4 (SKU: 263002-9)
Position 082 – STAHLKUGEL 4 (SKU: 216008-6)
Position 083 – DRUCKFEDER 4 (SKU: 231314-8)
Position 084 – HEBEL 23 (SKU: 272217-7)
Position 085 – Flachkopfschraube M4x25 (Artikelnummer: 911146-6)
Position 086 – FÜHRUNGSSTIFT (SKU: 321648-8)
Position 087 – Unterlegscheibe 8 (Artikelnummer: 253877-4)
Position 088 – Prallplatte (Artikelnummer: 410199-7)
Position 400 – KNOPF 20 (SKU: 271601-3)
Position 401 – KREISFÜHRUNG (SKU: 164112-4)
Position 402 – KREISFÖRMIGER FÜHRUNGSSTIFT (SKU: 323223-6)
Position 403 – RICHTLINIE (SKU: 164113-2)
Position 405 – Sechskantschlüssel 3 (Artikelnummer: 783201-2)

Explosionszeichnung – 4301BV

Beschreibung

Explosionszeichnung – 4301BV
