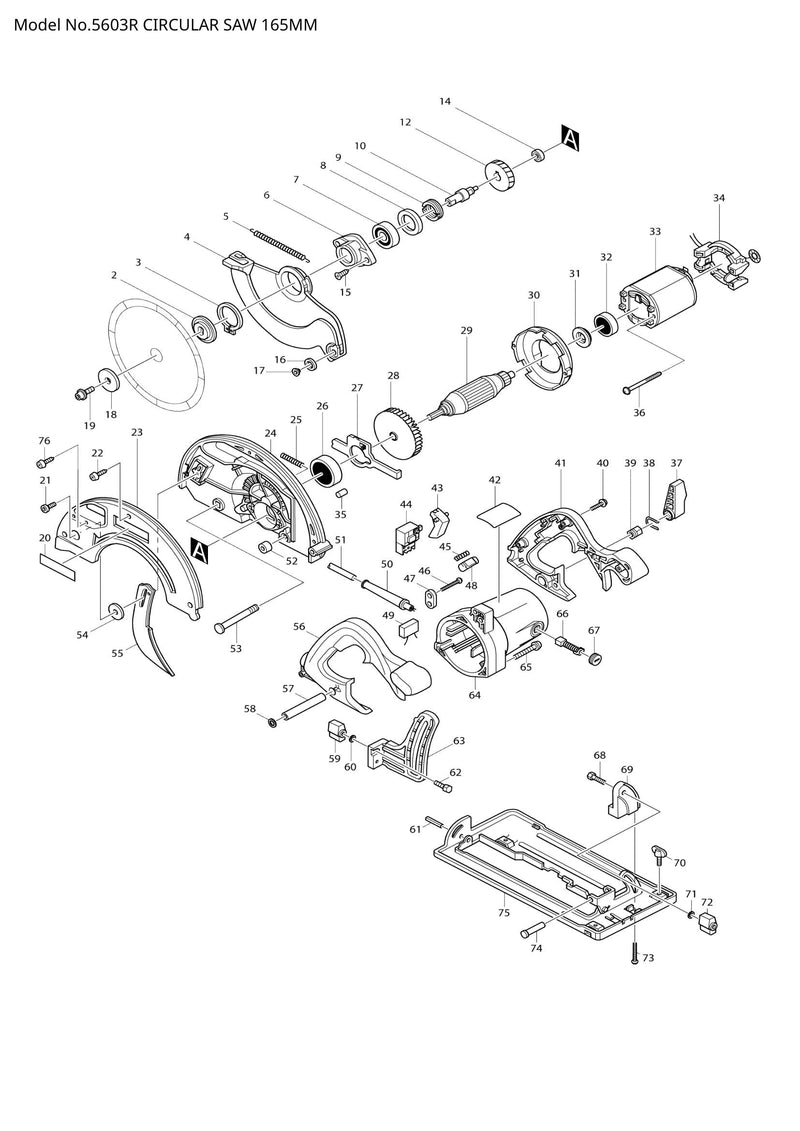

Name: Explosionszeichnung – 5603R
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 003 – Sicherungsring S-40 (SKU: 961156-3)
Position 008 – Unterlegscheibe 22 (Artikelnummer: 267126-3)
Position 009 – LAGERHALTER 19-34 (SKU: 285831-0)
Position 016 – ROLLER 20 (SKU: 415438-0)
Position 017 – ROLLENSTIFT 6 (SKU: 415437-2)
Position 020 – MAKITA MARK (SKU: 819064-1)
Position 021 – Innensechskantschraube M6x12 (Artikelnummer: 922312-0)
Position 022 – Blechschraube BIND CT 4X20 (SKU: 266042-6)
Position 025 – DRUCKFEDER 5 (SKU: 233092-6)
Position 026 – KUGELLAGER 6201DDW (SKU: 211129-9)
Position 027 – WELLENSPERRE (SKU: 344114-8)
Position 028 – FAN 76 (SKU: 241876-8)
Position 030 – Prallplatte (Artikelnummer: 415503-5)
Position 031 – ISOLATIONSSCHEIBE (SKU: 681625-5)
Position 035 – Gummistift 6 (SKU: 263005-3)
Position 037 – HEBEL 54 (SKU: 272230-5)
Position 038 – RINGFEDER 12 (SKU: 231955-0)
Position 039 – SECHSKANTMUTTER M8 (Artikelnummer: 252134-7)
Position 041 – DRÜCKERSET (Artikelnummer: 182675-8)
Position 043 – SCHALTHEBEL (SKU: 415439-8)
Position 044 – SCHALTER TG71B (SKU: 651922-3)
Position 045 – DRUCKFEDER 4 (SKU: 231230-4)
Position 048 – SPERRKNOPF (SKU: 415440-3)
Position 052 – Gummimanschette 6 (SKU: 262511-5)
Position 053 – Vierkantschraube mit Kappe M8x98 (Artikelnummer: 266019-1)
Position 054 – Unterlegscheibe 6 (Artikelnummer: 253783-3)
Position 055 – Spaltkeil (Artikelnummer: 165093-5)
Position 056 – DRÜCKERSET (Artikelnummer: 182675-8)
Position 057 – ROHR 9 (SKU: 331432-3)
Position 058 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
Position 059 – FLÜGELMUTTER M6 (SKU: 252624-0)
Position 060 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 061 – Federstift 6-16 (SKU: 951204-6)
Position 062 – SECHSKANTSCHRAUBE M6X20 (SKU: 921332-1)
Position 063 – TIEFENFÜHRER (SKU: 316597-2)
Position 064 – MOTORGEHÄUSE KOMPLETT (SKU: 159714-9)
Position 065 – Flachkopfschraube M5x55 (Artikelnummer: 911278-9)
Position 067 – Bürstenhalterkappe 7-11 (SKU: 643750-0)
Position 068 – SECHSKANTSCHRAUBE M6X20 (SKU: 921332-1)
Position 069 – WINKELPLATTENFÜHRUNG (SKU: 415443-7)
Position 071 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 072 – FLÜGELMUTTER M6 (SKU: 252624-0)
Position 074 – PIN 10 (SKU: 256690-9)
Position 076 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 077 – O-RING 44 (SKU: 213560-5)

Explosionszeichnung – 5603R

Beschreibung

Explosionszeichnung – 5603R
