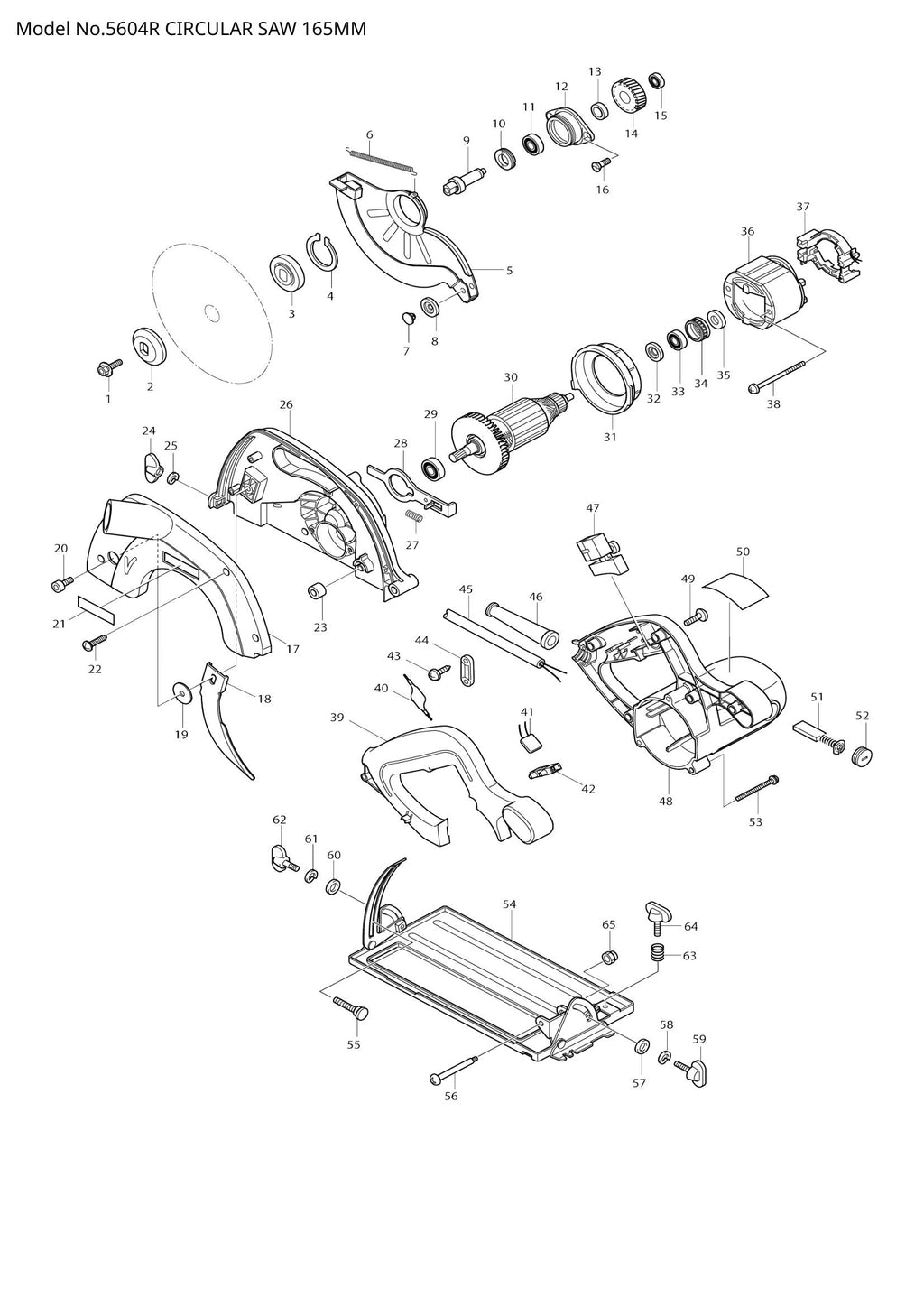

Name: Explosionszeichnung – 5604R
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – Innensechskantschraube M6x20 (Artikelnummer: 266024-8)
Position 002 – ÄUSSERER FLANSCH 45 (SKU: 224329-2)
Position 003 – INNENFLANSCH 45 (SKU: 224180-0)
Position 004 – Sicherungsring S-38 (SKU: 961155-5)
Position 005 – SICHERHEITSABDECKUNG (SKU: 165256-3)
Position 007 – ROLLENSTIFT 6 (SKU: 415437-2)
Position 008 – ROLLER 20 (SKU: 415438-0)
Position 009 – SPINDEL (SKU: 322838-6)
Position 010 – LAGERHALTER 19-33 (SKU: 285802-7)
Position 011 – KUGELLAGER 6201DDW (SKU: 211129-9)
Position 013 – RING 12 (SKU: 257173-2)
Position 014 – SCHRÄGZAHNRAD 47 (SKU: 226467-6)
Position 016 – + SENKKOPFSCHRAUBE (Artikelnummer: 265034-2)
Position 018 – Spaltkeil (Artikelnummer: 344800-1)
Position 019 – Unterlegscheibe 6 (Artikelnummer: 253783-3)
Position 020 – Innensechskantschraube M6x12 (Artikelnummer: 922312-0)
Position 022 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 023 – Gummimanschette 6 (SKU: 262511-5)
Position 024 – FLÜGELMUTTER M6 (SKU: 252639-7)
Position 026 – Klingengehäuse komplett (Artikelnummer: 151635-1)
Position 027 – DRUCKFEDER 5 (SKU: 233092-6)
Position 028 – WELLENSPERRE (SKU: 344317-4)
Position 029 – KUGELLAGER 6000LLB (SKU: 211097-6)
Position 031 – LEITERPLATTE (SKU: 415873-2)
Position 032 – ISOLATIONSSCHEIBE (SKU: 681654-8)
Position 033 – KUGELLAGER 608LB (SKU: 211033-2)
Position 034 – GUMMIRING 22 (SKU: 421720-7)
Position 035 – GUMMISCHEIBE 13 (SKU: 261115-0)
Position 036 – FELD 240 V (SKU: 634154-7)
Position 038 – Blechschraube 5x55 (Artikelnummer: 266095-5)
Position 039 – GRIFFABDECKUNG (SKU: 416991-9)
Position 040 – Drosselspule (Artikelnummer: 646077-7)
Position 041 – Rauschunterdrücker (Artikelnummer: 645200-1)
Position 042 – Klemmenblock 1P (SKU: 654532-5)
Position 043 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 045 – NETZKABEL 1,0-2-2,5 (SKU: 665865-3)
Position 046 – Kabelschutz 9.3-90 (Artikelnummer: 682540-6)
Position 047 – SCHALTER SGES115C-5 (SKU: 651291-2)
Position 048 – MOTORGEHÄUSE KOMPLETT (SKU: 151636-9)
Position 052 – Bürstenhalterkappe 7-11 (SKU: 643750-0)
Position 053 – Flachkopfschraube M5x45 (Artikelnummer: 911268-2)
Position 054 – BASIS (SKU: 168329-1)
Position 055 – Vierkantschraube mit Kappe M6x26 (Artikelnummer: 265950-8)
Position 056 – + Linsenkopfschraube M5 (Artikelnummer: 265056-2)
Position 057 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 059 – Rändelschraube M6X14 (SKU: 265701-9)
Position 060 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 062 – Rändelschraube M6X14 (SKU: 265701-9)
Position 063 – DRUCKFEDER 7 (SKU: 231316-4)
Position 064 – Rändelschraube M6X14 (SKU: 265701-9)
Position 065 – SECHSKANTMUTTER M5-8 (SKU: 252103-8)

Explosionszeichnung – 5604R

Beschreibung

Explosionszeichnung – 5604R
