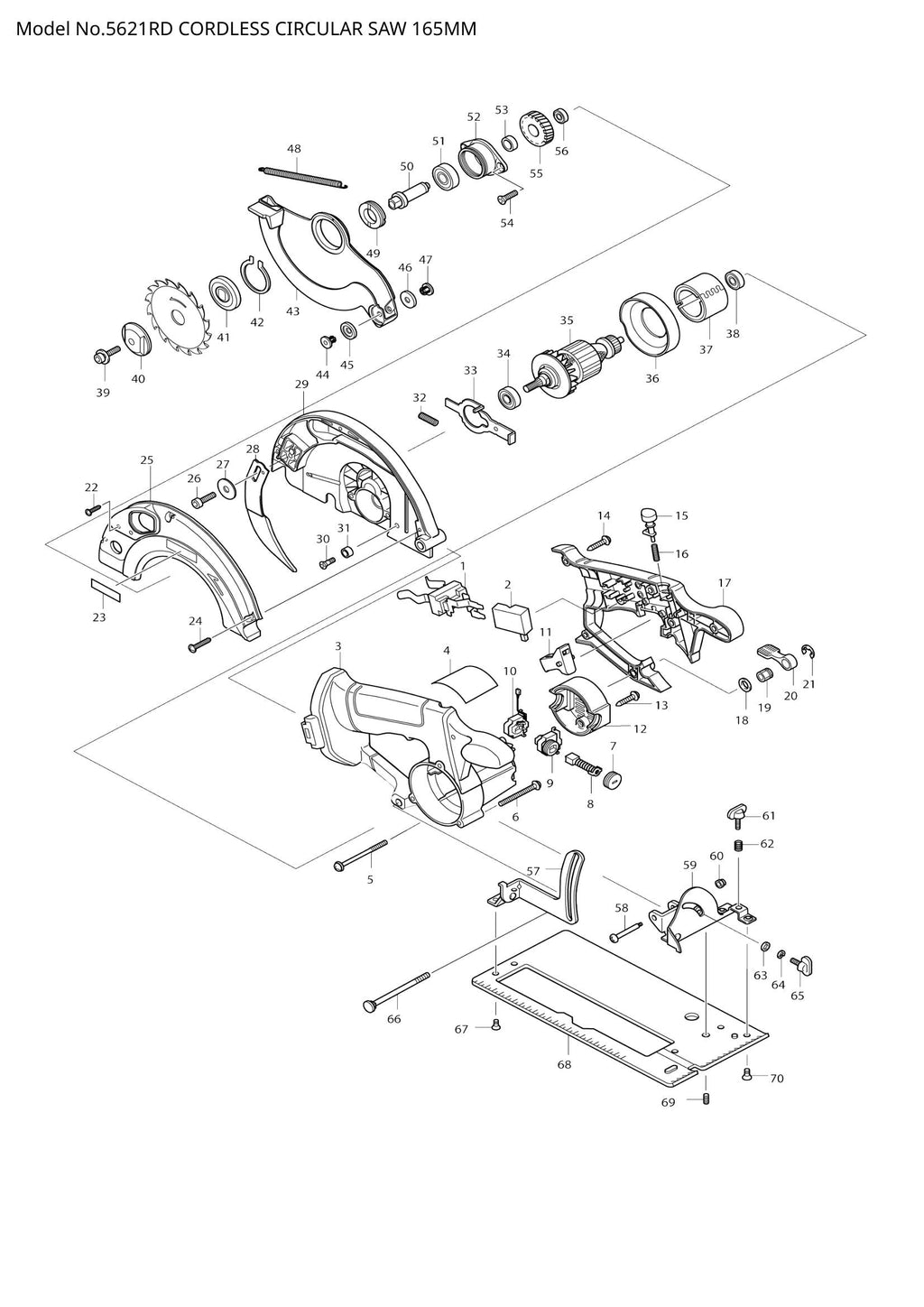

Name: Explosionszeichnung – 5621RD
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – BATTERIEHALTER (SKU: 643942-1)
Position 002 – SCHALTER TG72BD (SKU: 651956-6)
Position 003 – MOTORGEHÄUSE (SKU: 416690-3)
Position 004 – NAMENSSCHILD 5621RD (SKU: 851443-7)
Position 005 – Blechschraube 4x60 (Artikelnummer: 266209-6)
Position 006 – Flachkopfschraube M5x40 (Artikelnummer: 911263-2)
Position 007 – Bürstenhalterkappe (SKU: 643941-3)
Position 009 – Bürstenhalter (Artikelnummer: 643943-9)
Position 010 – Bürstenhalter (Artikelnummer: 643944-7)
Position 011 – SCHALTHEBEL (SKU: 416642-4)
Position 012 – HINTERE ABDECKUNG (SKU: 416639-3)
Position 013 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 014 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 015 – SCHALTERKNOPF (SKU: 416644-0)
Position 016 – DRUCKFEDER 4 (SKU: 233194-8)
Position 018 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
Position 019 – SECHSKANTMUTTER M6 (Artikelnummer: 252159-1)
Position 020 – HEBEL 40 (SKU: 272229-0)
Position 021 – ANSCHLAGRING E-8 (SKU: 961014-3)
Position 022 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 024 – Blechschraube BIND CT 4X20 (SKU: 266042-6)
Position 026 – Innensechskantschraube M6x12 (Artikelnummer: 922312-0)
Position 027 – Unterlegscheibe 6 (Artikelnummer: 253783-3)
Position 028 – Spaltkeil (Artikelnummer: 165229-6)
Position 031 – GUMMIRING 6 (SKU: 262049-0)
Position 032 – DRUCKFEDER 5 (SKU: 233092-6)
Position 033 – WELLENSPERRE (SKU: 344681-3)
Position 035 – ANKERBAUGRUPPE (SKU: 519045-2)
Position 036 – Prallplatte (Artikelnummer: 416692-9)
Position 037 – Jocheinheit (Artikelnummer: 632828-4)
Position 039 – Innensechskantschraube M6x20 (Artikelnummer: 266024-8)
Position 040 – ÄUSSERER FLANSCH 40 (SKU: 224282-2)
Position 042 – Sicherungsring S-38 (SKU: 961155-5)
Position 043 – SICHERHEITSABDECKUNG (SKU: 317222-8)
Position 044 – ROLLENSTIFT 6 (SKU: 415437-2)
Position 045 – ROLLER 20 (SKU: 415438-0)
Position 046 – ROLLER 20 (SKU: 415438-0)
Position 047 – ROLLENSTIFT 6 (SKU: 415437-2)
Position 048 – Zugfeder 3 (Artikelnummer: 231784-1)
Position 049 – LAGERHALTER 19-33 (SKU: 285802-7)
Position 050 – SPINDEL (SKU: 323816-9)
Position 051 – KUGELLAGER 6201DDW (SKU: 211129-9)
Position 052 – LAGERGEHÄUSE (SKU: 317035-7)
Position 054 – + SENKKOPFSCHRAUBE (Artikelnummer: 265034-2)
Position 056 – KUGELLAGER 606 (SKU: 211014-6)
Position 057 – TIEFE KOMPLETT (SKU: 163405-6)
Position 058 – + Linsenkopfschraube M5 (Artikelnummer: 265056-2)
Position 059 – WINKEL KOMPLETT (SKU: 163407-2)
Position 060 – SECHSKANTMUTTER M5-8 (SKU: 252103-8)
Position 061 – Rändelschraube M6X14 (SKU: 265701-9)
Position 062 – DRUCKFEDER 7 (SKU: 231316-4)
Position 063 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 064 – Federscheibe 6 (Artikelnummer: 942151-2)
Position 065 – Rändelschraube M6X14 (SKU: 265701-9)
Position 066 – Vierkantschraube M6x90 (Artikelnummer: 266195-1)
Position 068 – BASIS (SKU: 317076-3)
Position 069 – HSS-Stellschraube (flache Spitze) M5X (SKU: 266213-5)

Explosionszeichnung – 5621RD

Beschreibung

Explosionszeichnung – 5621RD
