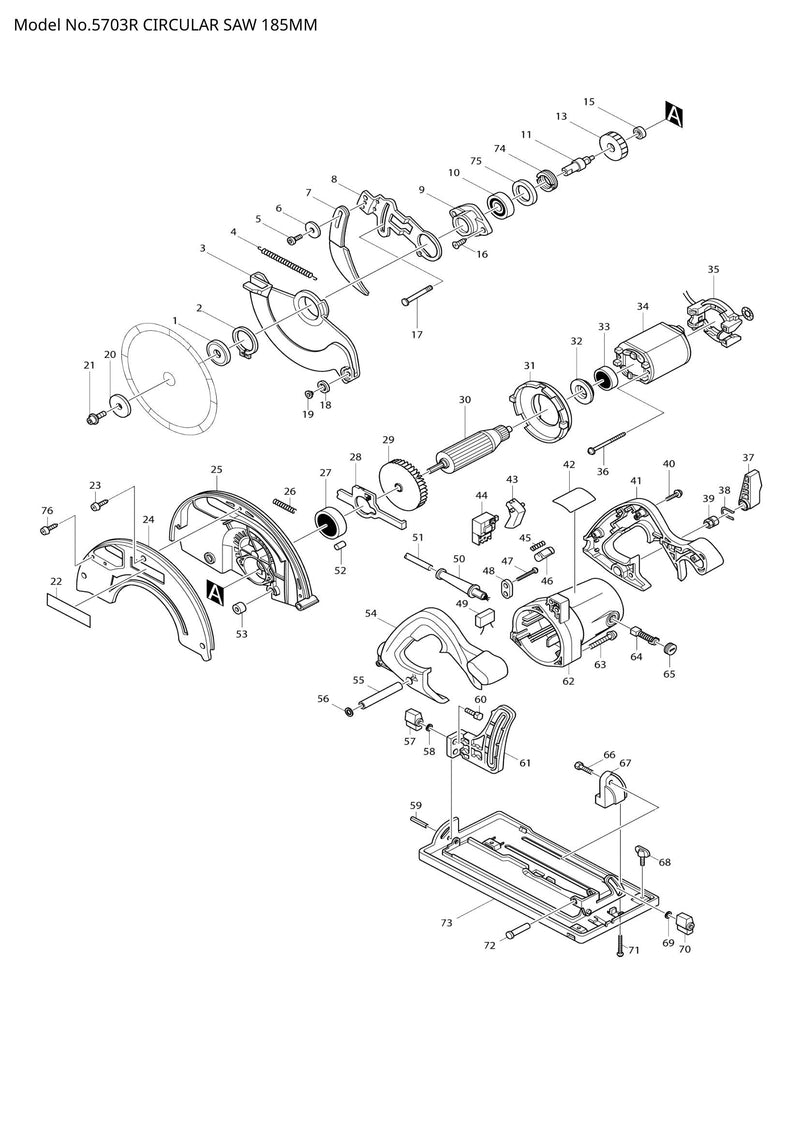

Name: Explosionszeichnung – 5703R
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 002 – Sicherungsring S-40 (SKU: 961156-3)
Position 005 – Innensechskantschraube M6x12 (Artikelnummer: 922312-0)
Position 006 – Unterlegscheibe 6 (Artikelnummer: 253783-3)
Position 017 – Vierkantschraube mit Kappe M8x98 (Artikelnummer: 266019-1)
Position 018 – ROLLER 20 (SKU: 415438-0)
Position 019 – ROLLENSTIFT 6 (SKU: 415437-2)
Position 023 – Blechschraube BIND CT 4X20 (SKU: 266042-6)
Position 026 – DRUCKFEDER 5 (SKU: 233092-6)
Position 027 – KUGELLAGER 6201DDW (SKU: 211129-9)
Position 028 – WELLENSPERRE (SKU: 344114-8)
Position 029 – FAN 76 (SKU: 241876-8)
Position 031 – LEITERPLATTE (SKU: 415460-7)
Position 032 – ISOLATIONSSCHEIBE (SKU: 681625-5)
Position 037 – HEBEL 54 (SKU: 272230-5)
Position 038 – RINGFEDER 12 (SKU: 231955-0)
Position 039 – SECHSKANTMUTTER M8 (Artikelnummer: 252141-0)
Position 041 – DRÜCKERSET (Artikelnummer: 182675-8)
Position 043 – SCHALTHEBEL (SKU: 415439-8)
Position 044 – SCHALTER TG71B (SKU: 651922-3)
Position 045 – DRUCKFEDER 4 (SKU: 231230-4)
Position 046 – SPERRKNOPF (SKU: 415440-3)
Position 052 – Gummistift 6 (SKU: 263005-3)
Position 053 – Gummimanschette 6 (SKU: 262511-5)
Position 054 – DRÜCKERSET (Artikelnummer: 182675-8)
Position 055 – ROHR 9 (SKU: 331432-3)
Position 056 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
Position 057 – FLÜGELMUTTER M6 (SKU: 252624-0)
Position 058 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 059 – Federstift 6-16 (SKU: 951204-6)
Position 060 – SECHSKANTSCHRAUBE M6X20 (SKU: 921332-1)
Position 061 – TIEFENFÜHRER (SKU: 316578-6)
Position 062 – MOTORGEHÄUSE KOMPLETT (SKU: 159714-9)
Position 063 – Flachkopfschraube M5x55 (Artikelnummer: 911278-9)
Position 065 – Bürstenhalterkappe 7-11 (SKU: 643750-0)
Position 066 – SECHSKANTSCHRAUBE M6X20 (SKU: 921332-1)
Position 067 – WINKELPLATTENFÜHRUNG (SKU: 415443-7)
Position 069 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 070 – FLÜGELMUTTER M6 (SKU: 252624-0)
Position 072 – PIN 10 (SKU: 256690-9)
Position 074 – LAGERHALTER 19-34 (SKU: 285831-0)
Position 075 – Unterlegscheibe 22 (Artikelnummer: 267126-3)
Position 076 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 077 – O-RING 44 (SKU: 213560-5)

Explosionszeichnung – 5703R

Beschreibung

Explosionszeichnung – 5703R
