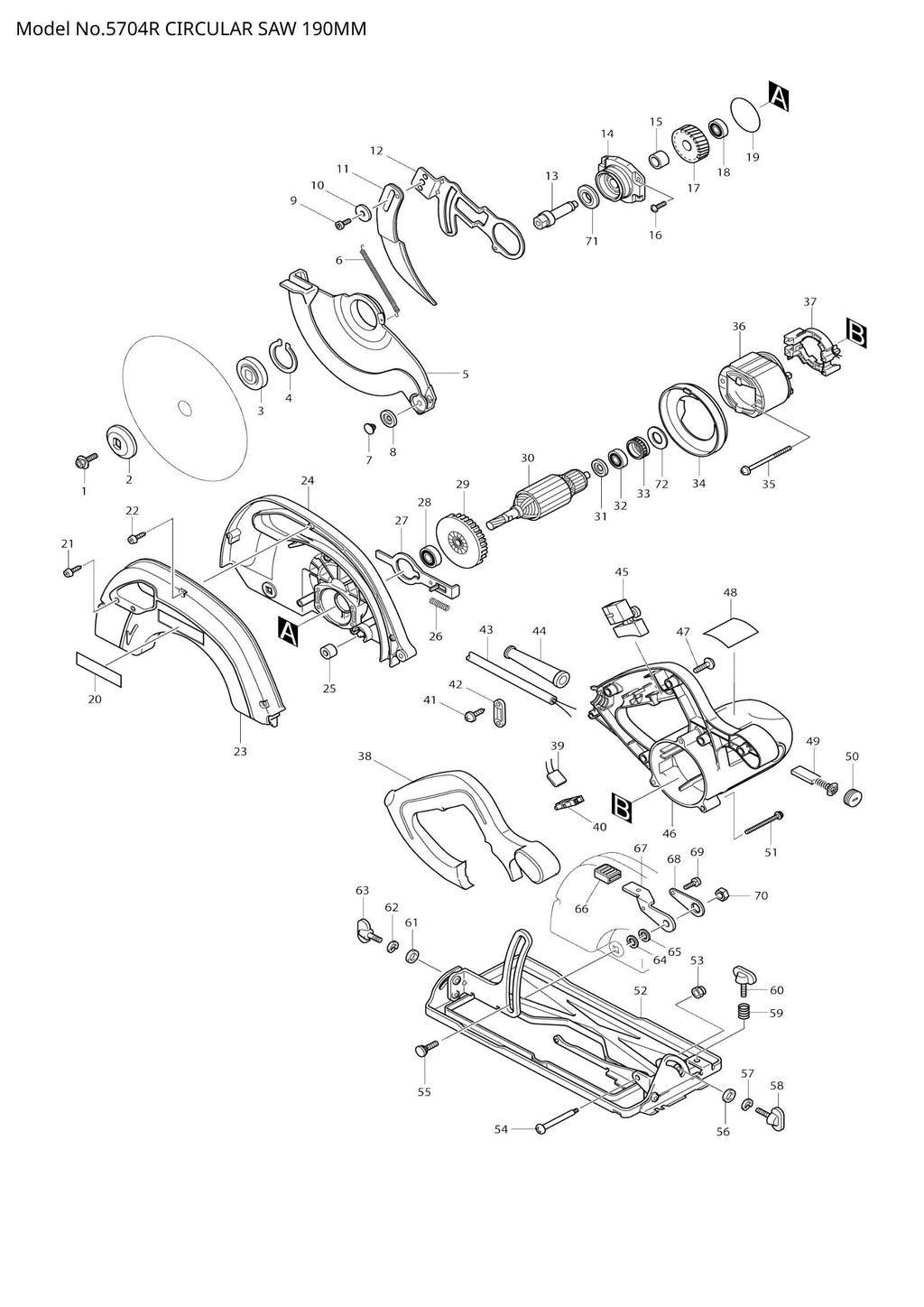

Name: Explosionszeichnung – 5704R
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – Innensechskantschraube M6x20 (Artikelnummer: 266024-8)
Position 002 – ÄUSSERER FLANSCH 40 (SKU: 224275-9)
Position 003 – INNENFLANSCH 40 (SKU: 224370-5)
Position 004 – Sicherungsring S-40 (SKU: 961156-3)
Position 005 – SICHERHEITSABDECKUNG (SKU: 317461-0)
Position 007 – ROLLENSTIFT 6 (SKU: 415437-2)
Position 008 – ROLLER 20 (SKU: 415438-0)
Position 009 – Innensechskantschraube M6x12 (Artikelnummer: 922312-0)
Position 010 – Unterlegscheibe 6 (Artikelnummer: 253783-3)
Position 011 – Spaltkeil (Artikelnummer: 165094-3)
Position 013 – SPINDEL (SKU: 324110-2)
Position 014 – LAGERGEHÄUSE KOMPLETT (SKU: 162220-5)
Position 015 – HÜLSE 12 (SKU: 257513-4)
Position 016 – PH-SCHRAUBE M4X16 MIT WRM (SKU: 911526-6)
Position 017 – SCHRÄGZAHNRAD 49 (SKU: 226540-2)
Position 018 – KUGELLAGER 608ZZ (SKU: 211032-4)
Position 019 – O-RING 46 (SKU: 213620-3)
Position 021 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 022 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 024 – Klingengehäuse komplett (Artikelnummer: 152810-2)
Position 025 – Gummimanschette 6 (SKU: 262511-5)
Position 026 – DRUCKFEDER 5 (SKU: 233092-6)
Position 027 – WELLENSPERRE (SKU: 344990-0)
Position 028 – KUGELLAGER 6000LLB (SKU: 211061-7)
Position 029 – FAN 70 (SKU: 241858-0)
Position 030 – ANKERBAUGRUPPE 220-240 V (SKU: 516489-7)
Position 031 – ISOLATIONSSCHEIBE (SKU: 681654-8)
Position 032 – KUGELLAGER 608ZZ (SKU: 211032-4)
Position 033 – GUMMIRING 22 (SKU: 421720-7)
Position 034 – LEITERPLATTE (SKU: 417580-3)
Position 035 – Blechschraube 5x60 (Artikelnummer: 266044-2)
Position 036 – FELD 220-240 V (SKU: 634449-8)
Position 037 – UNTERSTÜTZUNG KOMPLETT (SKU: 638070-5)
Position 038 – GRIFFABDECKUNG (SKU: 417579-8)
Position 040 – Klemmenblock (Artikelnummer: 654575-7)
Position 041 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 043 – NETZKABEL 1,0-2-2,5 (SKU: 665865-3)
Position 044 – Kabelschutz 9.3-90 (Artikelnummer: 682540-6)
Position 045 – SCHALTER SGES115C-5 (SKU: 651291-2)
Position 046 – MOTORGEHÄUSE KOMPLETT (SKU: 152811-0)
Position 047 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 048 – NAMENSSCHILD 5704R (SKU: 853170-2)
Position 050 – Bürstenhalterkappe 7-11 (SKU: 643750-0)
Position 051 – Flachkopfschraube M5x45 (Artikelnummer: 911268-2)
Position 052 – BASIS (SKU: 168353-4)
Position 053 – SECHSKANTMUTTER M5-8 (SKU: 252103-8)
Position 054 – + Linsenkopfschraube M5 (Artikelnummer: 265075-8)
Position 055 – Vierkantschraube mit Kappe M8x24 (Artikelnummer: 265965-5)
Position 056 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 058 – Rändelschraube M6X14 (SKU: 265701-9)
Position 059 – DRUCKFEDER 7 (SKU: 231316-4)
Position 060 – Rändelschraube M6X14 (SKU: 265701-9)
Position 061 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 063 – Rändelschraube M6X14 (SKU: 265701-9)
Position 064 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
Position 065 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
Position 066 – Gummikappe (SKU: 421746-9)
Position 067 – Hebelplatte (Artikelnummer: 344989-5)
Position 068 – SCHLOSSPLATTE (SKU: 341415-5)
Position 069 – Flachkopfschraube M4x8 (Artikelnummer: 911108-4)
Position 070 – SECHSKANTMUTTER M8 (Artikelnummer: 931402-8)
Position 071 – RING 12 (SKU: 257243-7)
Position 072 – GUMMISCHEIBE 13 (SKU: 261115-0)

Explosionszeichnung – 5704R

Beschreibung

Explosionszeichnung – 5704R
