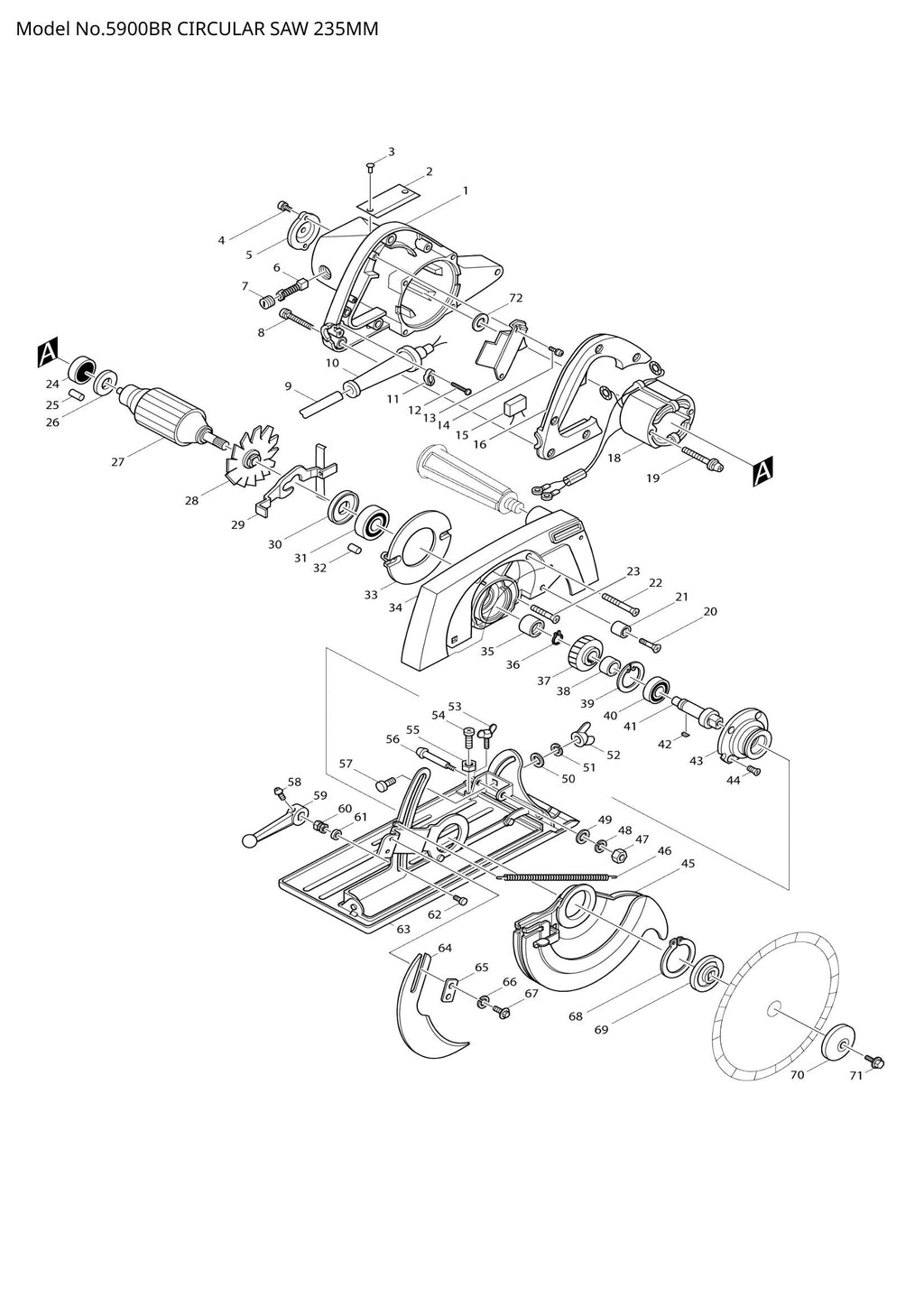

5900BR exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
5900BR exploded view

Explosionszeichnung – 5900BR

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – TYPENSCHILD 5900BR (SKU: 811766-5)
  • Position 008 – Flachkopfschraube M4x28 (Artikelnummer: 911153-9)
  • Position 014 – Flachkopfschraube M4x16 (Artikelnummer: 911126-2)
  • Position 020 – + SENKKOPFSCHRAUBE (Artikelnummer: 251224-3)
  • Position 021 – Gummimanschette 6 (SKU: 262501-8)
  • Position 022 – Senkkopfschraube M5 (Artikelnummer: 912281-3)
  • Position 023 – Senkkopfschraube M5 (Artikelnummer: 912261-9)
  • Position 028 – FAN 106 (SKU: 241064-7)
  • Position 029 – WELLENSPERRE (SKU: 163102-4)
  • Position 030 – Staubdichtung 12 (SKU: 213102-5)
  • Position 032 – Gummistift 6 (SKU: 263005-3)
  • Position 033 – LEITERPLATTE (SKU: 411395-0)
  • Position 035 – NADELLAGER 1210 (SKU: 212102-2)
  • Position 036 – Sicherungsring S-17 (SKU: 961057-5)
  • Position 037 – SCHRÄGZAHNRAD ​​44 (SKU: 221013-0)
  • Position 038 – RING 17 (SKU: 257024-9)
  • Position 039 – Sicherungsring R-40 (SKU: 962157-4)
  • Position 040 – KUGELLAGER 6203LLB (SKU: 211256-2)
  • Position 041 – SPINDEL (SKU: 325248-6)
  • Position 042 – SCHLÜSSEL 4 (SKU: 254203-0)
  • Position 043 – LAGERGEHÄUSE (SKU: 312585-7)
  • Position 044 – Senkkopfschraube M4 (Artikelnummer: 912121-5)
  • Position 046 – Zugfeder 4 (Artikelnummer: 231718-4)
  • Position 050 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
  • Position 051 – Federscheibe 6 (Artikelnummer: 942151-2)
  • Position 052 – FLÜGELMUTTER M6 (SKU: 934301-3)
  • Position 053 – FLÜGELSCHRAUBE M5X15 (SKU: 924216-2)
  • Position 054 – Flachkopfschraube M5x18 (Artikelnummer: 911227-6)
  • Position 055 – SECHSKANTMUTTER M5 (Artikelnummer: 931202-6)
  • Position 056 – + Linsenkopfschraube M6 (Artikelnummer: 251221-9)
  • Position 057 – Vierkantschraube mit Kappe M6x20 (Artikelnummer: 251919-8)
  • Position 058 – Flachkopfschraube M5x10 (Artikelnummer: 911207-2)
  • Position 059 – HEBEL 98 BAUGRUPPE (SKU: 133014-5)
  • Position 060 – SECHSKANTMUTTER M8-14 (SKU: 252003-2)
  • Position 062 – Vierkantschraube mit Kappe M8x24 (Artikelnummer: 251918-0)
  • Position 063 – BASISBAUGRUPPE (SKU: 133152-3)
  • Position 064 – Spaltkeil (Artikelnummer: 345085-2)
  • Position 065 – DRUCKPLATTE (SKU: 341310-9)
  • Position 066 – Federscheibe 6 (Artikelnummer: 942151-2)
  • Position 068 – Sicherungsring S-48 (Artikelnummer: 961203-0)
  • Position 069 – INNENFLANSCH 55 (SKU: 224015-5)
  • Position 070 – ÄUSSERER FLANSCH 55 (SKU: 224016-3)
  • Position 071 – Sechskantschraube mit Flansch M8x20 (Artikelnummer: 251644-1)
  • Position 072 – Unterlegscheibe 24 (Artikelnummer: 253090-4)
  • Position 401 – RICHTREGEL (SKU: 164021-7)
  • Position 901 – RING 25 (SKU: 257035-4)
