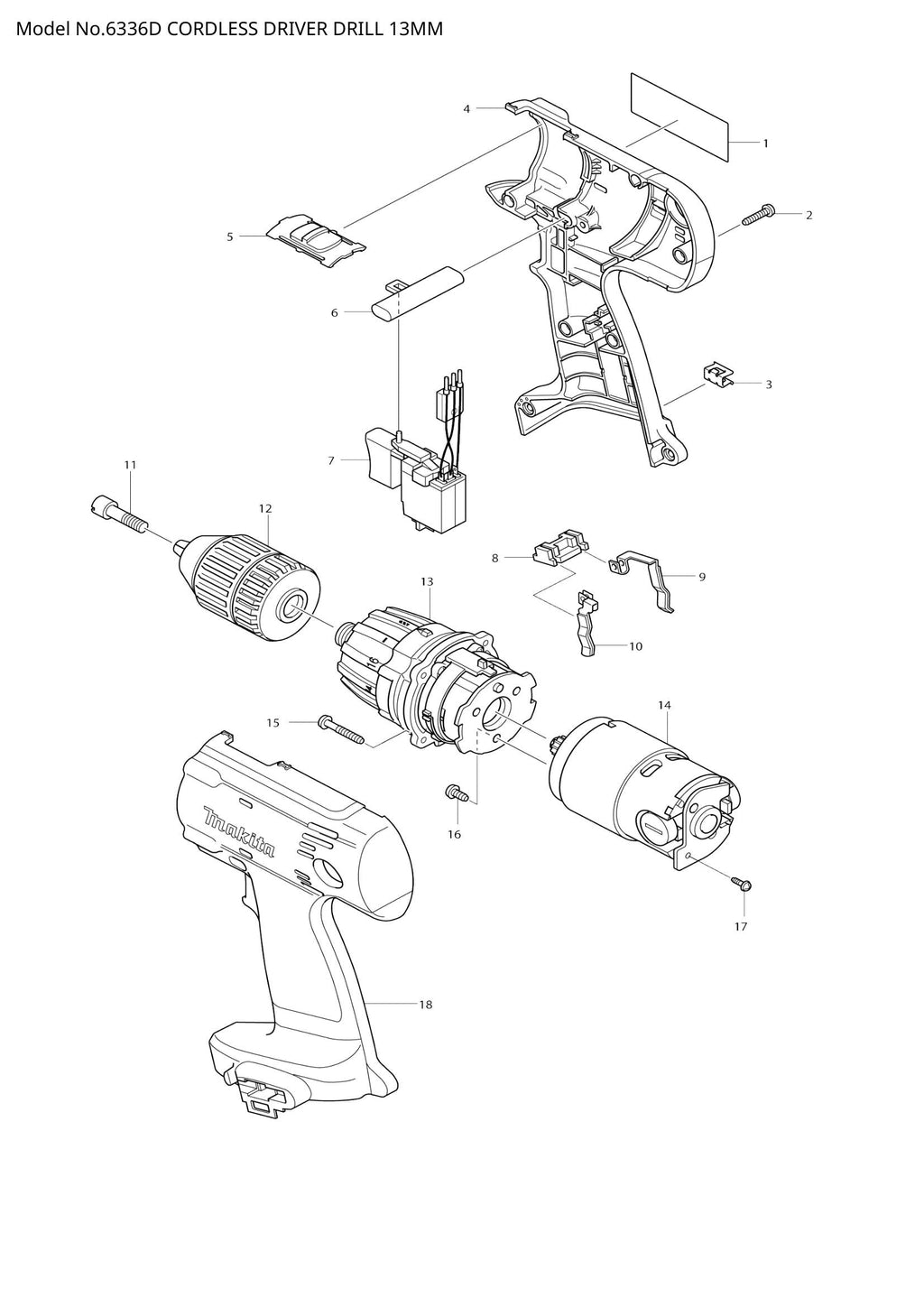

Name: Explosionszeichnung – 6336D
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – TYPENSCHILD 6336D (SKU: 851487-7)
Position 002 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 003 – BITHALTER (SKU: 344391-2)
Position 005 – GESCHWINDIGKEITSWECHSELHEBELBAUGRUPPE (SKU: 125091-1)
Position 006 – V/H-Umschalthebel (SKU: 416079-5)
Position 008 – HALTER (SKU: 687085-9)
Position 014 – Gleichstrommotor 14,4 V (SKU: 629734-2)
Position 015 – Blechschraube 4x25 (Artikelnummer: 265999-8)
Position 016 – Blechschraube ST 4X8 (Artikelnummer: 266134-1)
Position 017 – Flachkopfschraube M3x8 (Artikelnummer: 911006-2)
Position 013 – ZAHNRADBAUGRUPPE (SKU: 125105-6)

Explosionszeichnung – 6336D

Beschreibung
