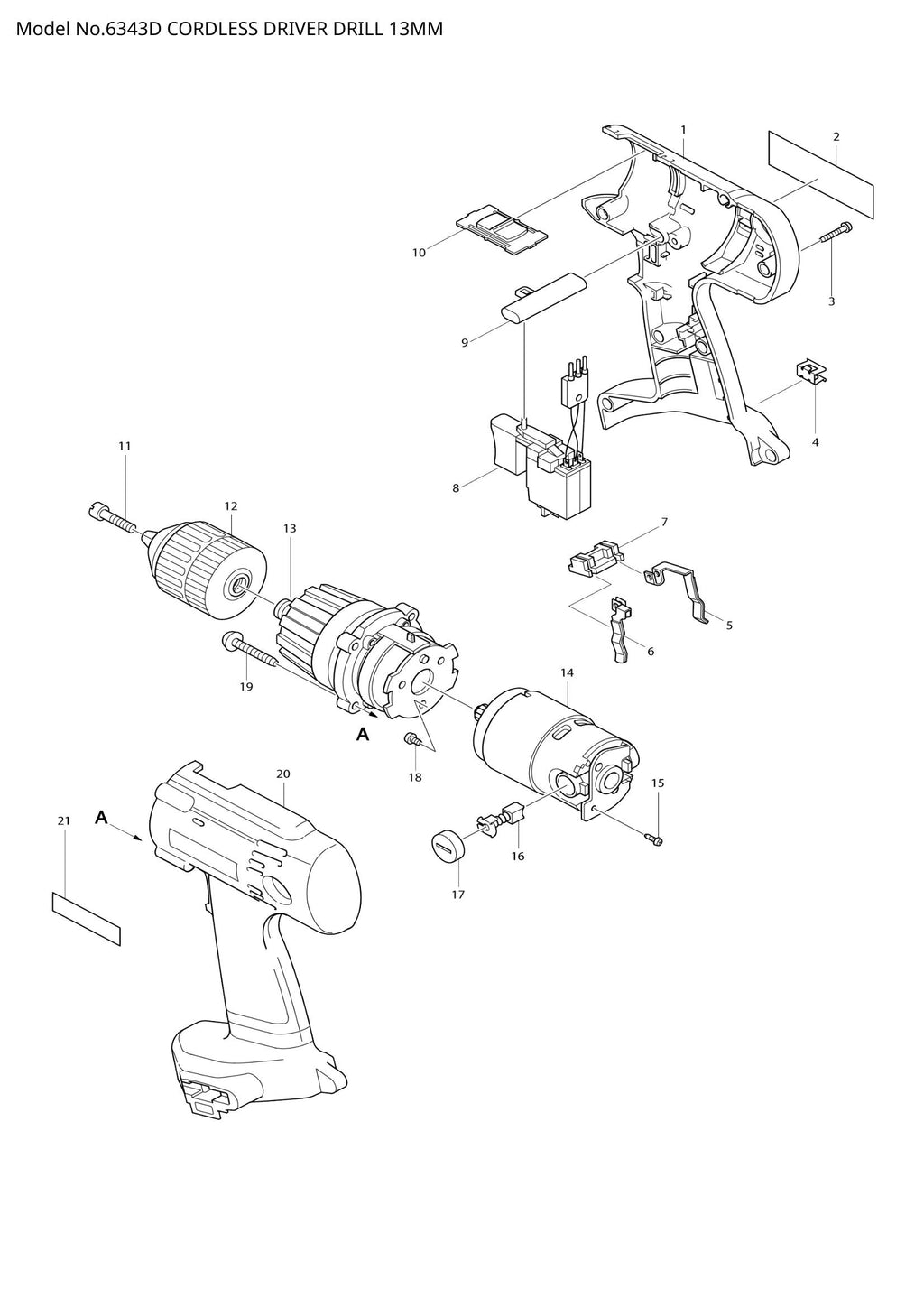

Name: Explosionszeichnung – 6343D
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – GEHÄUSESATZ (SKU: 183032-3)
Position 002 – NAMENSSCHILD 6343D (SKU: 859863-9)
Position 003 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 004 – BITHALTER (SKU: 344391-2)
Position 007 – HALTER (SKU: 687085-9)
Position 009 – V/H-Umschalthebel (SKU: 416079-5)
Position 010 – GESCHWINDIGKEITSWECHSELHEBELBAUGRUPPE (SKU: 125091-1)
Position 011 – - Senkkopfschraube M6X32 (SKU: 251465-1)
Position 014 – GLEICHSTROMMOTOR (SKU: 629729-5)
Position 015 – Flachkopfschraube M3x8 (Artikelnummer: 911006-2)
Position 016 – Kohlebürste CB-430 (SKU: 191971-3)
Position 018 – Blechschraube ST 4X8 (Artikelnummer: 266134-1)
Position 019 – Blechschraube 4x25 (Artikelnummer: 265999-8)
Position 020 – GEHÄUSESATZ (SKU: 183032-3)
Position 021 – MAKITA LABEL (SKU: 819063-3)

Explosionszeichnung – 6343D
