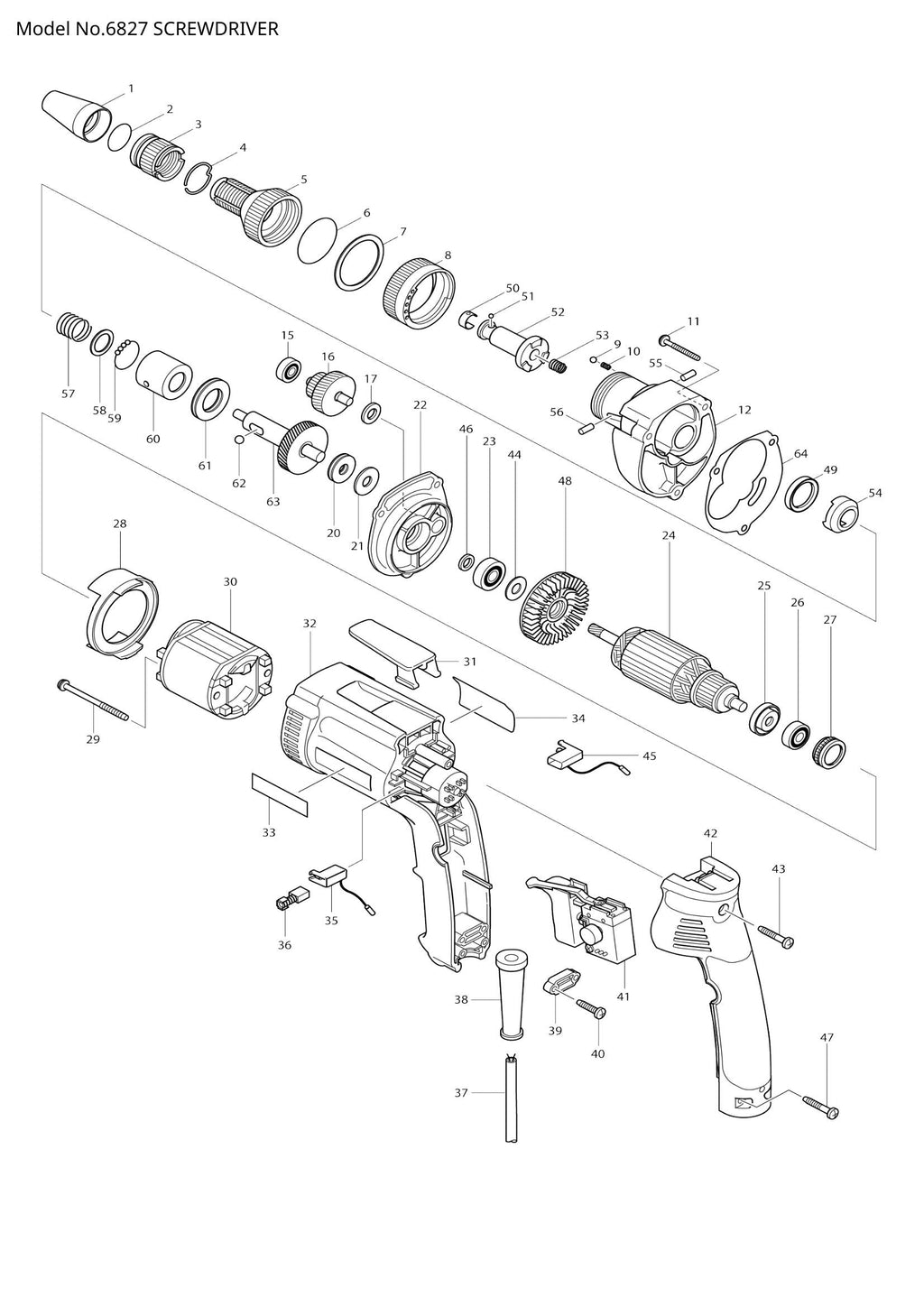

Name: Explosionszeichnung – 6827
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – FRONTKAPPE 12 (SKU: 322120-3)
Position 002 – O-RING 20 (SKU: 213310-8)
Position 003 – HÜLSE EINSTELLEN (SKU: 322073-6)
Position 004 – RINGFEDER 22 (SKU: 231940-3)
Position 005 – KUPPLUNGSDECKEL (SKU: 324140-3)
Position 007 – Unterlegscheibe 36 (Artikelnummer: 253806-7)
Position 008 – RING 36 KOMPLETT (SKU: 152841-1)
Position 009 – STAHLKUGEL 4 (SKU: 216008-6)
Position 010 – DRUCKFEDER 4 (SKU: 233314-4)
Position 011 – Blechschraube 4x30 (Artikelnummer: 266050-7)
Position 012 – GETRIEBEGEHÄUSE (SKU: 317440-8)
Position 016 – ZAHNRAD KOMPLETT 17-35 (SKU: 226133-5)
Position 017 – Unterlegscheibe 8 (Artikelnummer: 267017-8)
Position 020 – Axialnadellager 821 (Artikelnummer: 212042-4)
Position 021 – URETHAN-UNTERLEGSCHEIBE 8 (SKU: 261111-8)
Position 023 – KUGELLAGER 608VV (SKU: 210007-0)
Position 025 – ISOLATIONSSCHEIBE (SKU: 681636-0)
Position 026 – KUGELLAGER 607LLB (SKU: 211021-9)
Position 027 – GUMMIRING 19 (SKU: 421479-6)
Position 028 – Prallplatte (Artikelnummer: 416993-5)
Position 029 – Blechschraube 4x55 (Artikelnummer: 266147-2)
Position 031 – HAKEN (SKU: 417625-7)
Position 038 – Kabelschutz 8 (Artikelnummer: 682559-5)
Position 040 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 043 – Blechschraube 4x25 (Artikelnummer: 265999-8)
Position 044 – Unterlegscheibe 8 (Artikelnummer: 253139-0)
Position 047 – Blechschraube 4x25 (Artikelnummer: 265999-8)
Position 048 – FAN 52 (SKU: 240022-0)
Position 049 – RING 20 (SKU: 421766-3)
Position 050 – Blattfeder (SKU: 232050-9)
Position 051 – STAHLKUGEL 3,5 (SKU: 216001-0)
Position 052 – SPINDELBAUGRUPPE (SKU: 134461-3)
Position 053 – DRUCKFEDER 6 (SKU: 231278-6)
Position 054 – KUPPLUNGSNOCKEN (SKU: 223073-8)
Position 057 – DRUCKFEDER 13.6 (SKU: 231423-3)
Position 058 – Unterlegscheibe 14 (Artikelnummer: 253837-6)
Position 059 – STAHLKUGEL 3.2 (SKU: 216014-1)
Position 061 – Axialnadellager 1831 (Artikelnummer: 212262-0)
Position 062 – STAHLKUGEL 5.6 (SKU: 216011-7)
Position 063 – ZAHNRAD KOMPLETT (SKU: 152840-3)
Position 064 – DICHTUNG (SKU: 442136-3)
Position 065 – PIN 3 (SKU: 256157-7)
