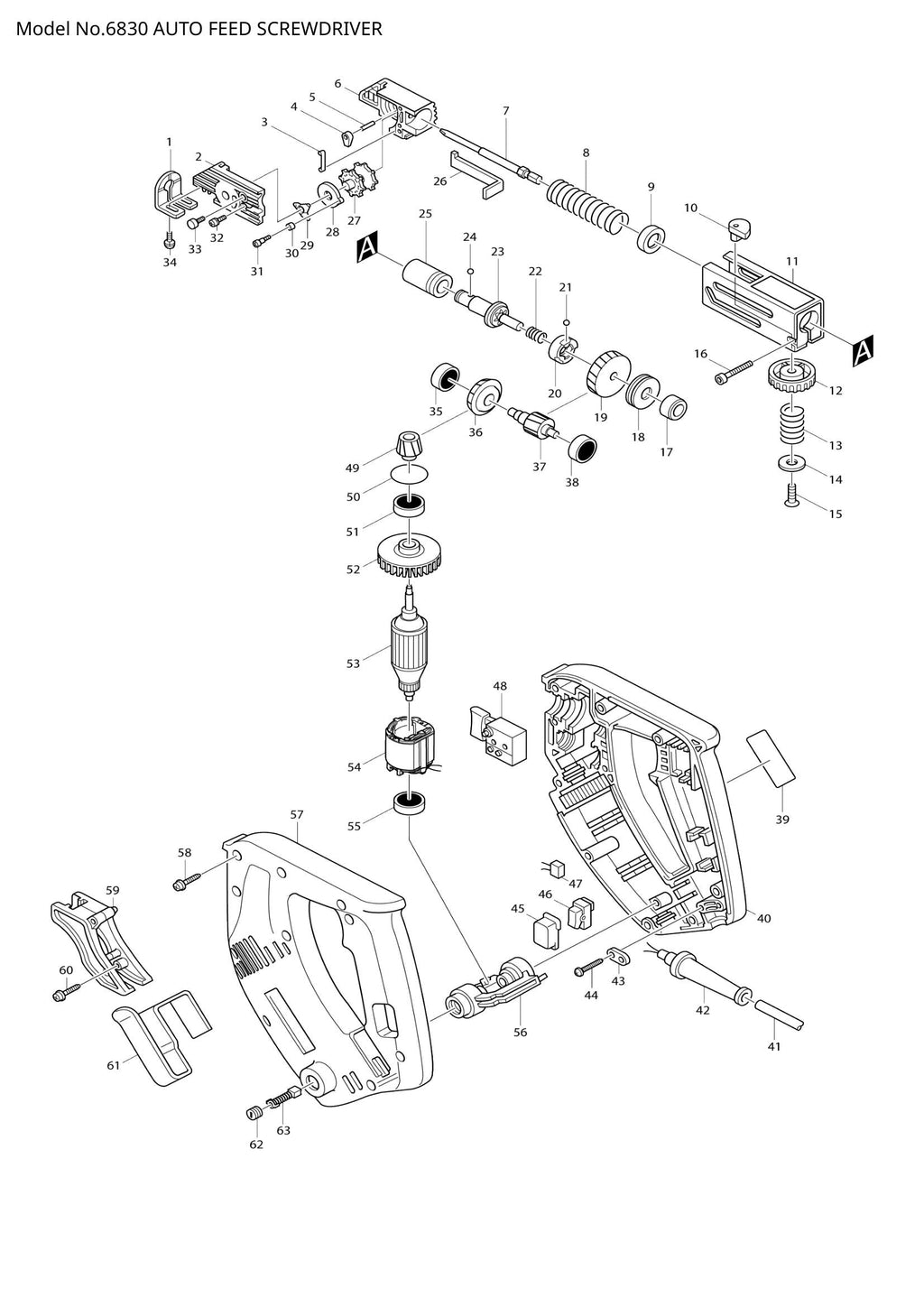

Explosionszeichnung – 6830

Makita
Ausverkauft
Preis:
€0,00

Beschreibung

  • Position 001 – ANSCHLAGPLATTE (SKU: 344054-0)
  • Position 003 – Blattfeder (SKU: 232132-7)
  • Position 004 – STOPPER (SKU: 311923-0)
  • Position 009 – Staubschutz (Artikelnummer: 421467-3)
  • Position 013 – DRUCKFEDER 12 (SKU: 233089-5)
  • Position 014 – Unterlegscheibe 6 (Artikelnummer: 267117-4)
  • Position 015 – Senkkopfschraube M4 (Artikelnummer: 912117-6)
  • Position 016 – Innensechskantschraube M4x25 (Artikelnummer: 922146-1)
  • Position 017 – Gleitlager 8 (Artikelnummer: 214028-4)
  • Position 018 – Axialnadellager 821 (Artikelnummer: 212042-4)
  • Position 019 – SCHRÄGZAHNRAD ​​55 (SKU: 226413-9)
  • Position 020 – KUPPLUNGSNOCKEN (SKU: 223095-8)
  • Position 021 – STAHLKUGEL 4 (SKU: 216008-6)
  • Position 022 – DRUCKFEDER 9 (SKU: 233006-5)
  • Position 024 – STAHLKUGEL 3,5 (SKU: 216001-0)
  • Position 027 – Sperrrad (Artikelnummer: 311921-4)
  • Position 029 – Blattfeder (Artikelnummer: 232133-5)
  • Position 032 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
  • Position 033 – Innensechskantschraube M4x8 (Artikelnummer: 922107-1)
  • Position 035 – KUGELLAGER 606 (SKU: 211014-6)
  • Position 036 – Spiralkegelrad 22 (Artikelnummer: 226705-6)
  • Position 037 – SCHRÄGZAHNRAD ​​14 (SKU: 226412-1)
  • Position 038 – KUGELLAGER 606 (SKU: 211014-6)
  • Position 039 – NAMENSSCHILD 6830 (SKU: 857517-2)
  • Position 040 – GEHÄUSESATZ (SKU: 182601-7)
  • Position 044 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 046 – SCHALTER VLX11 (SKU: 651556-2)
  • Position 049 – Spiralkegelrad 15 (Artikelnummer: 226704-8)
  • Position 051 – KUGELLAGER 6000LLB (SKU: 211061-7)
  • Position 052 – FAN 55 (SKU: 241869-5)
  • Position 056 – HALTERARM KOMPLETT (SKU: 152433-6)
  • Position 057 – GEHÄUSESATZ (SKU: 182601-7)
  • Position 059 – SCHRAUBENFÜHRUNG (SKU: 415352-0)
  • Position 061 – HAKEN (SKU: 344056-6)
  • Position 062 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
  • Position 064 – MAKITA LABEL (SKU: 819063-3)
