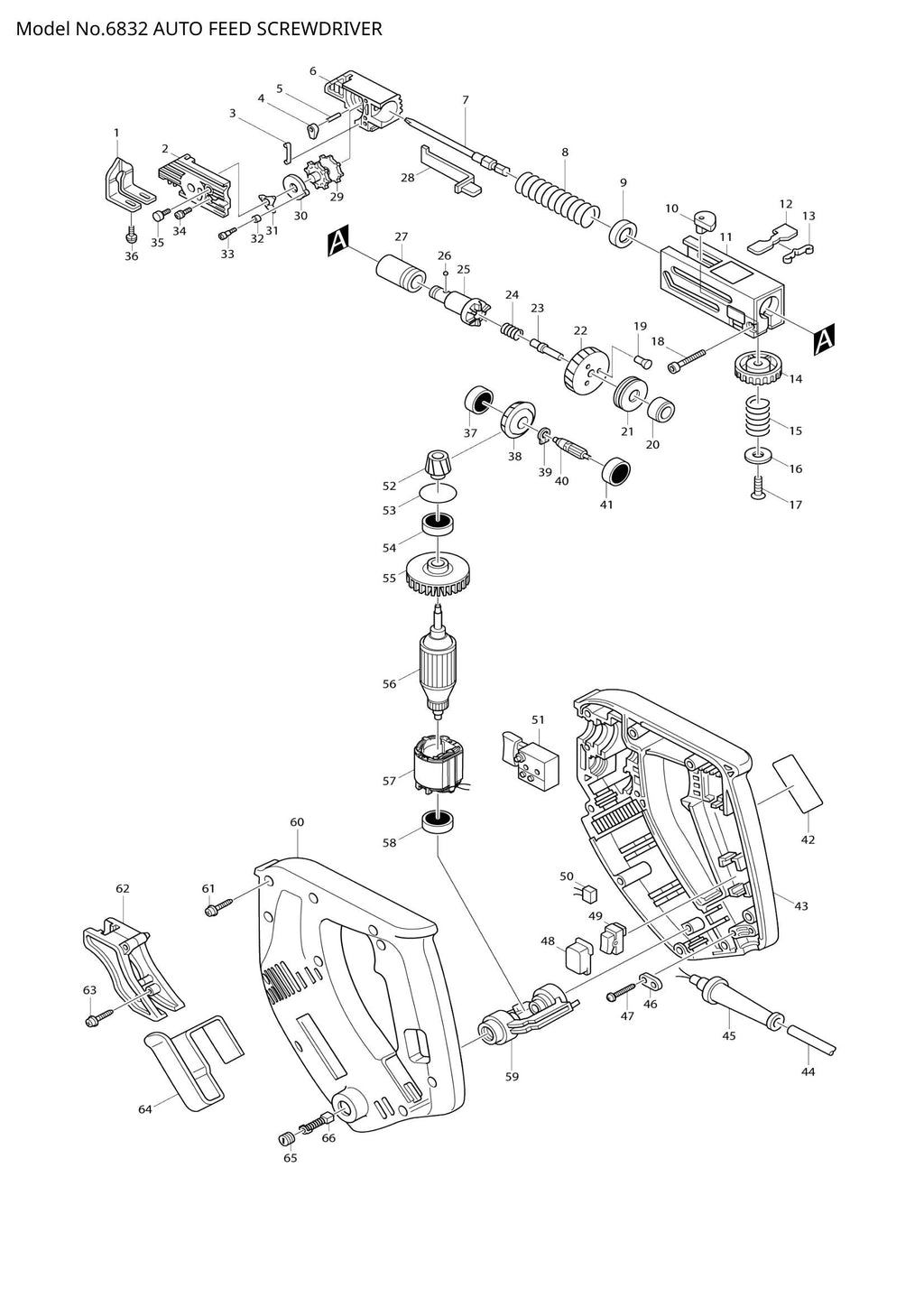

6832 exploded view
Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild
6832 exploded view

Explosionszeichnung – 6832

Makita
Ausverkauft
Preis:
€0,00

Beschreibung

  • Position 001 – STOPPERBASIS (SKU: 344237-2)
  • Position 003 – Blattfeder (SKU: 232132-7)
  • Position 004 – STOPPER (SKU: 311923-0)
  • Position 009 – Staubschutz (Artikelnummer: 421467-3)
  • Position 010 – SCHALTSTIFT (SKU: 310008-9)
  • Position 011 – GEHÄUSE KOMPLETT (SKU: 150564-5)
  • Position 012 – Gleitplatte (Artikelnummer: 344306-9)
  • Position 013 – Blattfeder (SKU: 232152-1)
  • Position 014 – KNOPF 40 (SKU: 415829-5)
  • Position 015 – DRUCKFEDER 12 (SKU: 233089-5)
  • Position 016 – Unterlegscheibe 6 (Artikelnummer: 267117-4)
  • Position 017 – Senkkopfschraube M4 (Artikelnummer: 912117-6)
  • Position 018 – Innensechskantschraube M4x25 (Artikelnummer: 922146-1)
  • Position 020 – Gleitlager 8 (Artikelnummer: 214028-4)
  • Position 021 – Axialnadellager 821 (Artikelnummer: 212042-4)
  • Position 022 – SCHRÄGZAHNRAD ​​59 (SKU: 226454-5)
  • Position 023 – PIN 8 (SKU: 256699-1)
  • Position 024 – DRUCKFEDER 6 (SKU: 233126-5)
  • Position 026 – STAHLKUGEL 3,5 (SKU: 216001-0)
  • Position 028 – PLATTE (SKU: 165154-1)
  • Position 029 – Sperrrad (Artikelnummer: 311921-4)
  • Position 030 – RATSCHEIBE (SKU: 311976-9)
  • Position 031 – Blattfeder (Artikelnummer: 232133-5)
  • Position 032 – HÜLSE 4 (SKU: 257664-3)
  • Position 033 – + Senkkopfschraube M3X5 (Artikelnummer: 265036-8)
  • Position 034 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
  • Position 037 – KUGELLAGER 606 (SKU: 211014-6)
  • Position 038 – Spiralkegelrad 22 (Artikelnummer: 226705-6)
  • Position 039 – Sicherungsring S-9 (SKU: 961005-4)
  • Position 040 – SCHRÄGZAHNRAD ​​9 (SKU: 226455-3)
  • Position 041 – KUGELLAGER 606 (SKU: 211014-6)
  • Position 042 – NAMENSSCHILD 6832 (SKU: 857939-6)
  • Position 043 – GEHÄUSESATZ (SKU: 182601-7)
  • Position 047 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 049 – SCHALTER VLX11 (SKU: 651556-2)
  • Position 052 – Spiralkegelrad 15 (Artikelnummer: 226704-8)
  • Position 054 – KUGELLAGER 6000LLB (SKU: 211061-7)
  • Position 055 – FAN 55 (SKU: 241869-5)
  • Position 059 – HALTERARM KOMPLETT (SKU: 152433-6)
  • Position 060 – GEHÄUSESATZ (SKU: 182601-7)
  • Position 062 – SCHRAUBENFÜHRUNG (SKU: 415352-0)
  • Position 064 – HAKEN (SKU: 344056-6)
  • Position 065 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
  • Position 067 – MAKITA LABEL (SKU: 819063-3)
