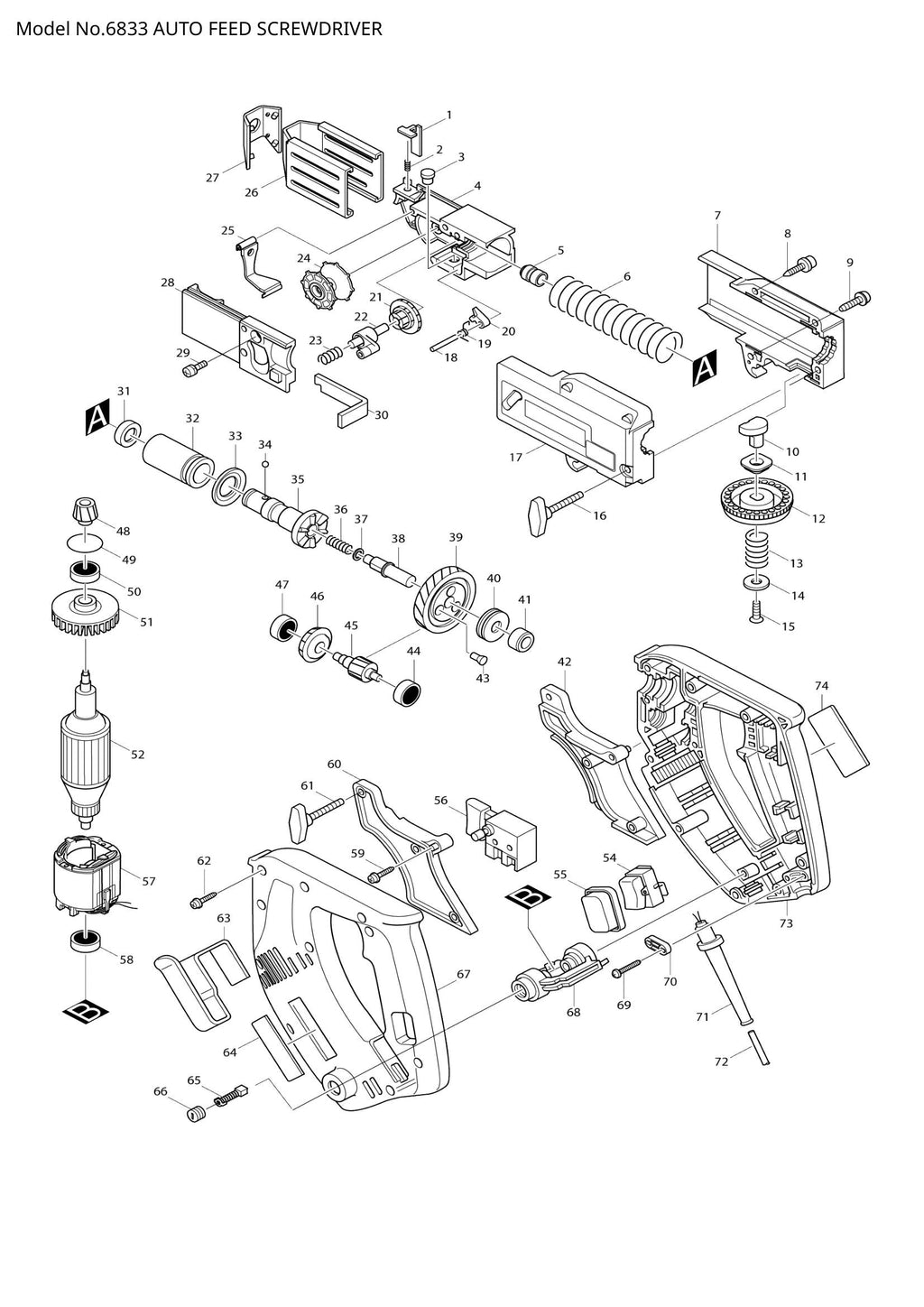

Name: Explosionszeichnung – 6833
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – HEBEL (SKU: 344625-3)
Position 002 – DRUCKFEDER 2 (SKU: 233211-4)
Position 003 – PIN 6 (SKU: 256451-7)
Position 006 – DRUCKFEDER 21 (SKU: 233209-1)
Position 008 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 009 – Blechschraube 4x12 (Artikelnummer: 266020-6)
Position 011 – HÜLSE 8 (SKU: 257686-3)
Position 015 – Senkkopfschraube M4 (Artikelnummer: 912117-6)
Position 018 – PIN 3 (SKU: 256158-5)
Position 019 – TORSIONSFEDER 4 (SKU: 231636-6)
Position 020 – STOPPER (SKU: 310062-3)
Position 021 – STIRNRAD 16 (SKU: 226344-2)
Position 022 – Ratschenarm komplett (Artikelnummer: 152580-3)
Position 023 – DRUCKFEDER 6 (SKU: 233212-2)
Position 024 – RAD (SKU: 416518-5)
Position 026 – STOPPERBASIS (SKU: 344628-7)
Position 028 – KASTENABDECKUNG KOMPLETT (SKU: 152581-1)
Position 029 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
Position 030 – PLATTE (SKU: 344626-1)
Position 031 – Staubschutz (Artikelnummer: 421467-3)
Position 033 – RING 15 (SKU: 421618-8)
Position 034 – STAHLKUGEL 3,5 (SKU: 216001-0)
Position 040 – Axialnadellager 821 (Artikelnummer: 212042-4)
Position 041 – Gleitlager 8 (Artikelnummer: 214028-4)
Position 042 – SCHRAUBENFÜHRUNGSSATZ (SKU: 182984-5)
Position 044 – KUGELLAGER 606 (SKU: 211014-6)
Position 045 – SCHRÄGZAHNRAD 14 (SKU: 226412-1)
Position 046 – Spiralkegelrad 22 (Artikelnummer: 226705-6)
Position 047 – KUGELLAGER 606 (SKU: 211014-6)
Position 048 – Spiralkegelrad 15 (Artikelnummer: 226704-8)
Position 050 – KUGELLAGER 6000LLB (SKU: 211061-7)
Position 051 – FAN 55 (SKU: 241869-5)
Position 054 – SCHALTER VLX13 (SKU: 651569-3)
Position 055 – Staubschutz (Artikelnummer: 421621-9)
Position 056 – SCHALTER SGEL208C (SKU: 651283-1)
Position 059 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 060 – SCHRAUBENFÜHRUNGSSATZ (SKU: 182984-5)
Position 062 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 063 – HAKEN (SKU: 344056-6)
Position 064 – MAKITA LABEL (SKU: 819063-3)
Position 066 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
Position 067 – GEHÄUSESATZ (SKU: 182601-7)
Position 068 – HALTERARM KOMPLETT (SKU: 152433-6)
Position 069 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 071 – Kabelschutz 8-85 (SKU: 682502-4)
Position 073 – GEHÄUSESATZ (SKU: 182601-7)
Position 074 – NAMENSSCHILD 6833 (SKU: 859468-5)

Explosionszeichnung – 6833

Beschreibung

Explosionszeichnung – 6833
