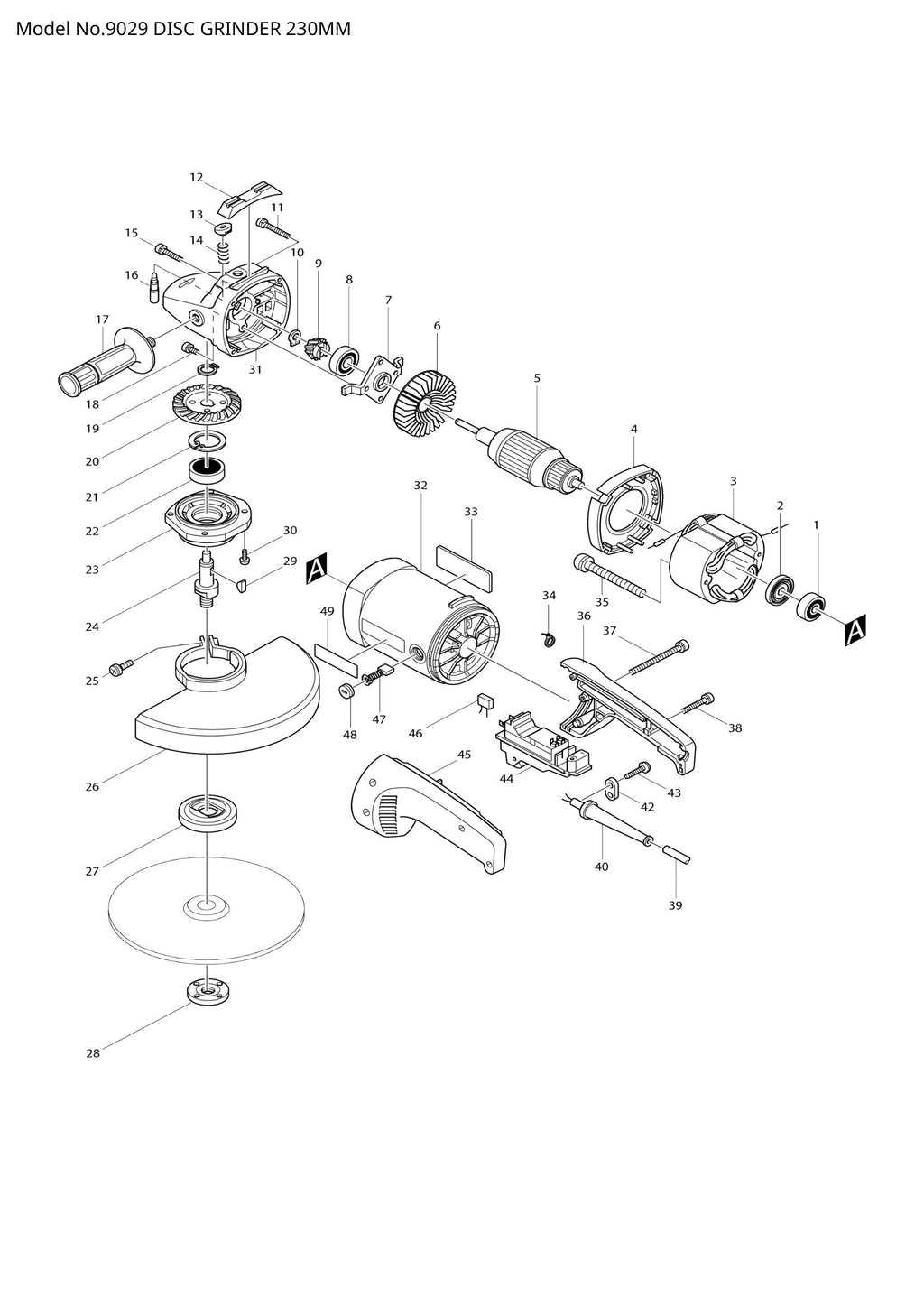

Name: Explosionszeichnung – 9029
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – KUGELLAGER 6200DDW (SKU: 211087-9)
Position 002 – ISOLATIONSSCHEIBE (SKU: 681630-2)
Position 006 – FAN 80 (SKU: 241859-8)
Position 007 – LAGERHALTER 57 (SKU: 285672-4)
Position 008 – KUGELLAGER 6301DDW (SKU: 211132-0)
Position 009 – Spiralkegelrad 12 (Artikelnummer: 221398-4)
Position 010 – Sicherungsring S-9 (SKU: 961005-4)
Position 011 – Flachkopfschraube M5x40 (Artikelnummer: 911263-2)
Position 012 – WERKZEUGAUFLAGE (SKU: 421421-7)
Position 013 – PIN-KAPPE (SKU: 414990-5)
Position 014 – DRUCKFEDER 12 (SKU: 233031-6)
Position 016 – PIN 6 (SKU: 256431-3)
Position 018 – Innensechskantschraube M5x10 (Artikelnummer: 265976-0)
Position 019 – Sicherungsring S-17 (SKU: 961057-5)
Position 020 – Spiralkegelrad 50 (Artikelnummer: 221378-0)
Position 021 – Sicherungsring R-40 (SKU: 962157-4)
Position 022 – KUGELLAGER 6203DDW (SKU: 211278-2)
Position 023 – LAGERGEHÄUSE (SKU: 316399-6)
Position 025 – Linsenkopfschraube M8x30 (Artikelnummer: 251383-3)
Position 026 – RADKAPPE (SKU: 165000-8)
Position 029 – WOODRUFF KEY 4 (SKU: 254001-2)
Position 030 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
Position 031 – GETRIEBEGEHÄUSE (SKU: 159469-6)
Position 033 – NAMENSSCHILD 9029 (SKU: 856985-6)
Position 034 – BAND (SKU: 687010-0)
Position 048 – Bürstenhalterkappe 7-18 (SKU: 643700-5)
Position 050 – ANZEIGEETIKETT (SKU: 818160-2)

Explosionszeichnung – 9029
