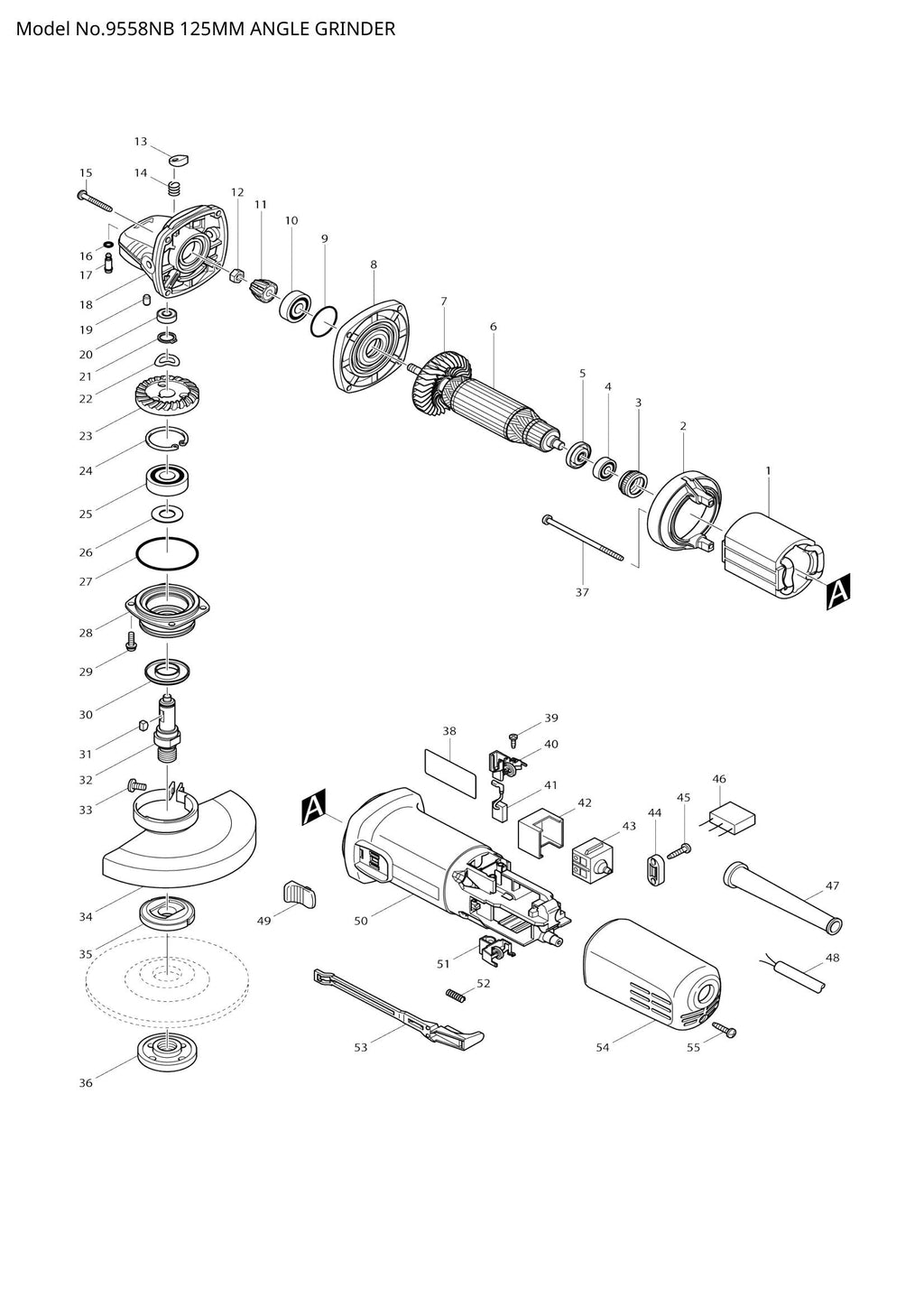

Name: Explosionszeichnung – 9558NB
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – FELD 220-240 V (SKU: 621708-9)
Position 004 – KUGELLAGER 607LLB (SKU: 210034-7)
Position 006 – ANKERBAUGRUPPE 220-240 V (SKU: 515613-9)
Position 007 – FAN 56 (SKU: 240076-7)
Position 008 – Getriebegehäuseabdeckung (SKU: 317821-6)
Position 012 – SECHSKANTMUTTER M6 (Artikelnummer: 252186-8)
Position 013 – PIN-KAPPE (SKU: 417771-6)
Position 014 – DRUCKFEDER 8 (SKU: 233376-2)
Position 016 – O-RING 5 (SKU: 213960-9)
Position 017 – Schulterstift 4 (SKU: 256486-8)
Position 019 – Gummistift 4 (SKU: 263002-9)
Position 020 – KUGELLAGER 696ZZ (SKU: 210033-9)
Position 021 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 022 – Wellenscheibe 12 (SKU: 267794-2)
Position 024 – Sicherungsring R-32 (SKU: 962151-6)
Position 025 – KUGELLAGER 6201DDW (SKU: 211129-9)
Position 026 – Unterlegscheibe 12 (Artikelnummer: 267238-2)
Position 027 – O-RING 45 (SKU: 213622-9)
Position 029 – Flachkopfschraube M4x14 (Artikelnummer: 265099-4)
Position 030 – LABYRINTHRING (SKU: 345464-4)
Position 031 – WOODRUFF KEY 4 (SKU: 254011-9)
Position 036 – KONTERMUTTER 14-45 (SKU: 224554-5)
Position 038 – NAMENSSCHILD 9558NB (SKU: 861258-4)
Position 039 – Blechschraube BIND PT 3X10 (SKU: 266007-8)
Position 040 – Bürstenhalter (Artikelnummer: 643760-7)
Position 041 – Kohlebürste CB-325 (SKU: 194074-2)
Position 042 – DISTANZSTÜCK (SKU: 418729-8)
Position 043 – SCHALTER DPX-2110-R (SKU: 650560-8)
Position 044 – Zugentlastung (Artikelnummer: 687124-5)
Position 047 – Kabelschutz 8 (Artikelnummer: 682559-5)
Position 048 – NETZKABEL 1,0-2-2,5 (SKU: 665394-6)
Position 051 – Bürstenhalter (Artikelnummer: 643760-7)
Position 052 – DRUCKFEDER 4 (SKU: 233121-5)
Position 053 – SCHALTHEBEL B (SKU: 418728-0)

Explosionszeichnung – 9558NB

Beschreibung

Explosionszeichnung – 9558NB
