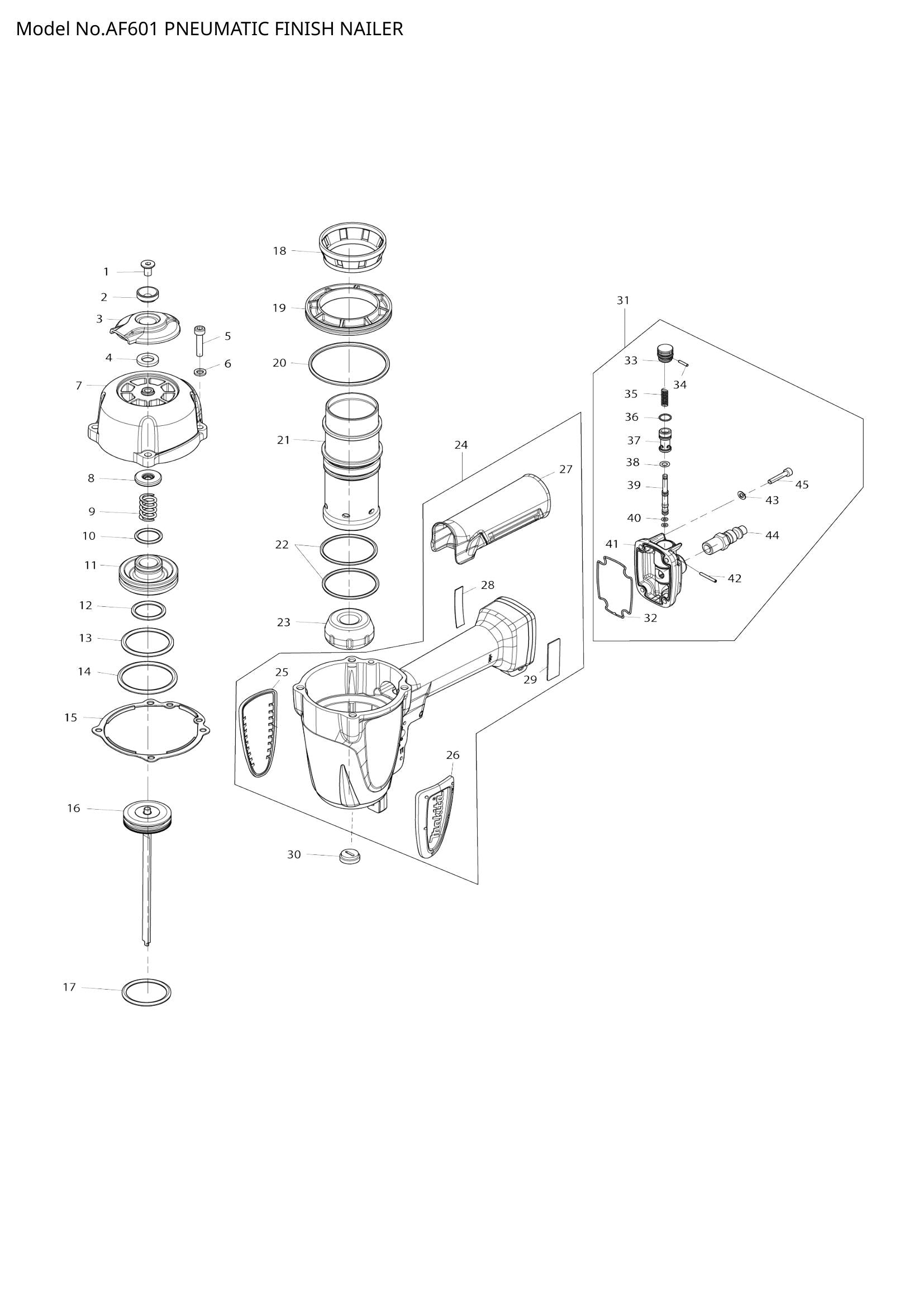

Name: Explosionszeichnung – AF601
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – Innensechskantschraube mit Kopf WM6 (SKU: HY00000679)
Position 002 – SLEEVE6 (SKU: HY00000632)
Position 003 – AUSPUFFABDECKUNG (SKU: HY00000596)
Position 004 – RUBBERRING10 (SKU: HY00000627)
Position 005 – Innensechskantschraube M5x25 (Artikelnummer: HY00000156)
Position 006 – Unterlegscheibe 5 (SKU: HY00000160)
Position 007 – TOPCAP (SKU: HY00000543)
Position 008 – KISSEN V (SKU: HY00000205)
Position 009 – DRUCKFEDER10 (SKU: HY00000611)
Position 010 – ORING18 (SKU: HY00000404)
Position 011 – KOPFVENTIL (SKU: HY00000592)
Position 012 – ORING22.5 (SKU: HY00000400)
Position 013 – ORING36.5 (SKU: HY00000401)
Position 014 – ORING43 (SKU: HY00000403)
Position 015 – TOPCAPGASCKET (SKU: HY00000577)
Position 016 – DRIVERCOMPLETE (SKU: HY00000552)
Position 017 – ORING33.5 (SKU: HY00000410)
Position 018 – COLLER (SKU: HY00000553)
Position 019 – ZYLINDERTRENNGERÄT (SKU: HY00000554)
Position 020 – ORING62 (SKU: HY00000407)
Position 021 – ZYLINDER (SKU: HY00000602)
Position 022 – O-RING 42 (SKU: HY00000133)
Position 023 – VORDERES KISSEN (SKU: HY00000545)
Position 024 – GEHÄUSEKOMPLETT (SKU: HY00000562)
Position 025 – HOUSINGBUMPERR (SKU: HY00000427)
Position 026 – HOUSINGBUMPERL (SKU: HY00000426)
Position 027 – GRIFF (SKU: HY00000559)
Position 028 – AF601NAMEPLATE (SKU: HY00000663)
Position 029 – WARNHINWEIS-ETIKETT (SKU: HY00000105)
Position 030 – VORDERE DICHTUNG (SKU: HY00000023)
Position 031 – AIRDUSTERCOMPLETE (SKU: HY00000494)
Position 032 – DICHTRING (SKU: HY00000580)
Position 033 – Staubwedelknopf (Artikelnummer: HY00000573)
Position 035 – DRUCKFEDER5 (SKU: HY00000591)
Position 036 – ORING8.5 (SKU: HY00000399)
Position 037 – VALVEGUIDE (SKU: HY00000599)
Position 038 – ORING5 (SKU: HY00000397)
Position 039 – VALVESTEM (SKU: HY00000513)
Position 040 – O-RING 3 (SKU: HY00000037)
Position 041 – EINLASSKAPPE (SKU: HY00000499)
Position 044 – ONE TOUCH JOINT (SKU: HY00000081)
Position 047 – HALTER (SKU: HY00000505)
Position 049 – DRUCKFEDER8 (SKU: HY00000607)
Position 050 – OBERE PASSE KOMPLETT (SKU: HY00000440)
Position 052 – Oberes Joch (SKU: HY00000443)
Position 053 – EINSTELLWELLE (SKU: HY00000636)
Position 054 – STEELBALL3 (SKU: HY00000539)
Position 055 – DRUCKFEDER2 (SKU: HY00000470)
Position 056 – EINSTELLRAD (SKU: HY00000608)
Position 057 – PILOTVENTIL (SKU: HY00000182)
Position 058 – O-RING 6 (SKU: HY00000131)
Position 059 – O-RING 7 (SKU: HY00000132)
Position 060 – O-RING 9 (SKU: HY00000134)
Position 061 – DRUCKFEDER 4 (SKU: HY00000146)
Position 062 – TRIGGERVALVEGUIDE (SKU: HY00000446)
Position 063 – O-RING 15 (SKU: HY00000135)
Position 064 – O-RING 17 (SKU: HY00000137)
Position 065 – O-RING 3 (SKU: HY00000037)
Position 066 – TRIGGERVALVESTEM (SKU: HY00000514)
Position 067 – TRIGGERVALVCASE (SKU: HY00000447)
Position 070 – SLEEVE4 (SKU: HY00000520)
Position 071 – TRIGGERCOMPLETE (SKU: HY00000433)
Position 072 – TRIGGER (SKU: HY00000436)
Position 073 – UMLENKROLLE (SKU: HY00000437)
Position 075 – STEELBALL3 (SKU: HY00000539)
Position 076 – DRUCKFEDER2 (SKU: HY00000590)
Position 077 – LEVER4 (SKU: HY00000518)
Position 078 – HEX.LOCKNUTM5 (SKU: HY00000528)
Position 079 – HAKEN (SKU: HY00000569)
Position 080 – INNENSECHSKANTSCHRAUBE 5X35 (SKU: HY00000651)
Position 081 – MAGAZINECOVERCOMPLETE (SKU: HY00000475)
Position 082 – WARNHINWEIS (SKU: HY00000661)
Position 083 – HEX.THINNUTM4 (SKU: HY00000527)
Position 084 – Innensechskantschraube M4x10 (Artikelnummer: HY00000001)
Position 085 – MAGAZINUMSCHLAG (SKU: HY00000480)
Position 086 – SPIRALFEDER (SKU: HY00000618)
Position 087 – Nasenadapter (SKU: HY00000560)
Position 088 – Innensechskantschraube mit Linsenkopf (SKU: HY00000653)
Position 089 – SLEEVE4 (SKU: HY00000631)
Position 090 – DRÜCKHEBEL KOMPLETT (SKU: HY00000486)
Position 091 – Innensechskantschraube mit Kopf WM4 (SKU: HY00000540)
Position 092 – DRÜCKER (SKU: HY00000488)
Position 093 – DRÜCKHEBEL (SKU: HY00000491)
Position 094 – NUT4 (SKU: HY00000635)
Position 095 – DRUCKFEDER13 (SKU: HY00000610)
Position 096 – LOCKBUTTOM (SKU: HY00000575)
Position 097 – VERRIEGELUNG KOMPLETT (SKU: HY00000535)
Position 098 – VERRIEGELUNGSABDECKUNG (SKU: HY00000430)
Position 099 – VERRIEGELUNG (SKU: HY00000624)
Position 100 – SPRINGPIN3-22 (SKU: HY00000531)
Position 101 – TÜR (SKU: HY00000536)
Position 102 – PIN3 (SKU: HY00000461)
Position 103 – GUMMIRING 2 (SKU: HY00000043)
Position 104 – Innensechskantschraube M5x25 (Artikelnummer: HY00000156)
Position 105 – PLATTE (SKU: HY00000537)
Position 106 – DRIVERGUIDE (SKU: HY00000603)
Position 107 – DRUCKFEDER3 (SKU: HY00000469)
Position 108 – STOPPER (SKU: HY00000570)
Position 109 – SPRINGPIN3-8 (SKU: HY00000657)
Position 110 – MAGAZINERAIL (SKU: HY00000621)
Position 111 – Nasenadapter (SKU: HY00000560)
Position 112 – KONTAKTARM (SKU: HY00000441)
Position 113 – SECHSKANT-SICHERUNGSMUTTER M4 (SKU: HY00000159)
Position 114 – Linsenschraube M4x10 (Artikelnummer: HY00000654)
Position 115 – SLEEVE4 (SKU: HY00000631)
Position 116 – SLEEVE4 (SKU: HY00000631)
Position 117 – Linsenschraube M4x10 (Artikelnummer: HY00000654)
Position 118 – MAGAZINKOMPLETT (SKU: HY00000476)
Position 119 – MAGAZIN (SKU: HY00000479)
Position 120 – GEHÄUSE (SKU: HY00000574)
Position 121 – DOPPELKLEBEBAND (SKU: HY00000576)
Position 122 – Innensechskantschraube mit Kopf WM4 (SKU: HY00000656)
Position 123 – SECHSKANTMUTTER M4 (SKU: HY00000159)
Position 124 – Nagelstopper (SKU: HY00000500)
Position 125 – WARNHINWEIS (SKU: HY00000584)
Position 126 – SUBMAGAGINECAP (SKU: HY00000645)

Explosionszeichnung – AF601

Beschreibung

Explosionszeichnung – AF601
