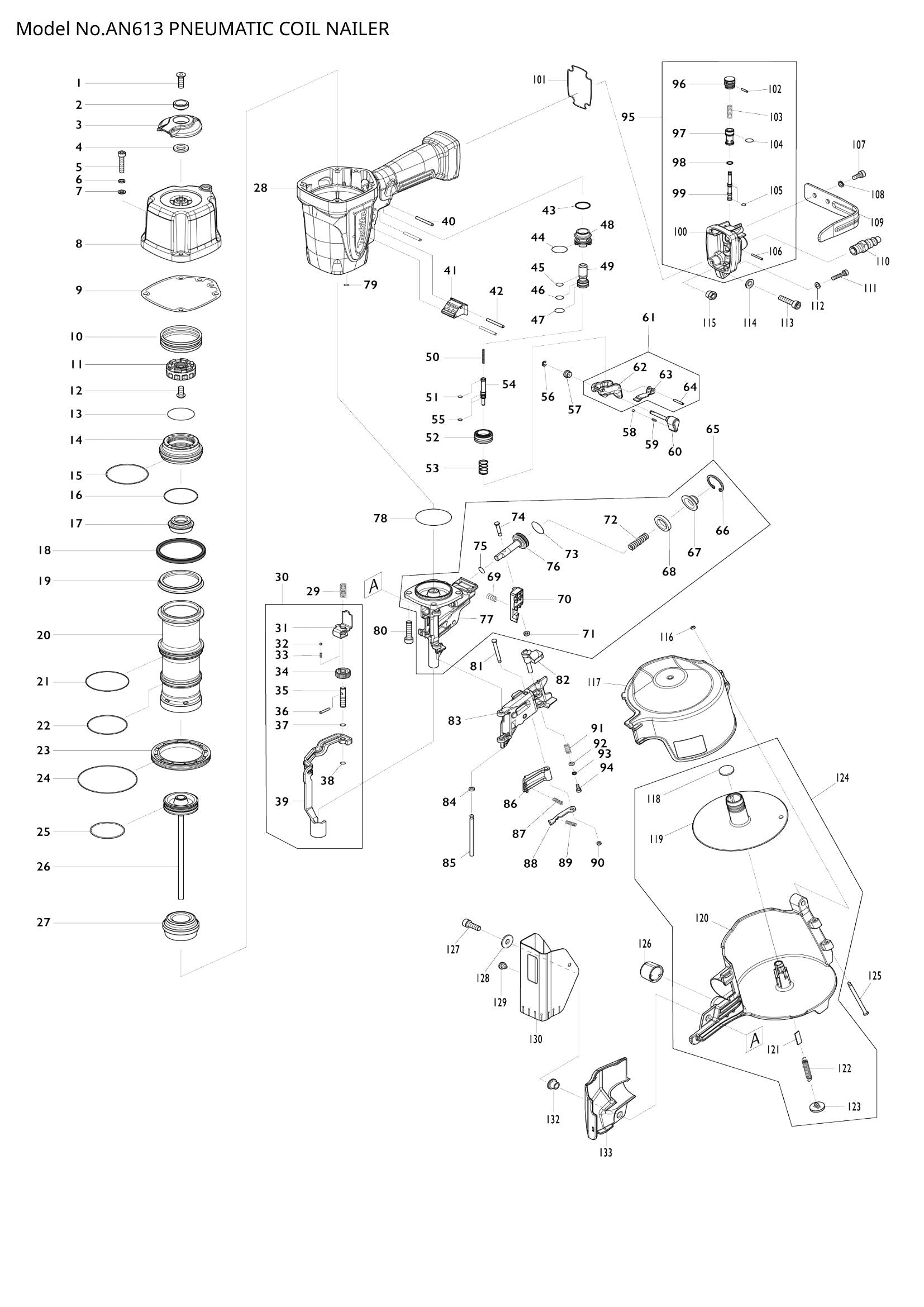

Name: Explosionszeichnung – AN613
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – Innensechskantschraube mit Kopf WM6 (SKU: HY00000655)
Position 002 – SLEEVE6 (SKU: HY00000632)
Position 003 – AUSPUFFABDECKUNG (SKU: HY00000596)
Position 004 – RUBBERRING10 (SKU: HY00000627)
Position 005 – Innensechskantschraube M5x25 (Artikelnummer: HY00000156)
Position 006 – Federscheibe 5 (SKU: HY00000162)
Position 007 – Unterlegscheibe 5 (SKU: HY00000160)
Position 008 – OBERE KAPPE KOMPLETT (SKU: HY00001064)
Position 009 – TOPCAP-DICHTUNG (SKU: HY00001065)
Position 010 – DRUCKFEDER 45 (SKU: HY00001101)
Position 011 – KOPFVENTILFÜHRUNG (SKU: HY00000455)
Position 012 – Innensechskantschraube mit Linsenkopf (SKU: HY00000677)
Position 013 – ORING30.5 (SKU: HY00000409)
Position 014 – KOPFVENTIL (SKU: HY00001102)
Position 015 – O-RING 45 (SKU: HY00000141)
Position 016 – O-RING 36 (SKU: HY00000020)
Position 017 – HINTERES KISSEN (SKU: HY00000517)
Position 018 – VENTILBLECHFÜHRUNG (SKU: HY00001066)
Position 019 – VENTILBLATT (SKU: HY00000452)
Position 020 – ZYLINDER (SKU: HY00001067)
Position 021 – ORING47 (SKU: HY00000405)
Position 022 – ORING44 (SKU: HY00000402)
Position 023 – ZYLINDERTRENNTEIL (SKU: HY00000785)
Position 024 – O-RING 67 (SKU: HY00000143)
Position 025 – O-RING 35 (SKU: HY00000139)
Position 026 – TREIBER KOMPLETT (SKU: HY00001068)
Position 027 – VORDERES KISSEN (SKU: HY00001087)
Position 028 – GEHÄUSEKOMPLETT (SKU: HY00001069)
Position 029 – DRUCKFEDER 6 (SKU: HY00000790)
Position 030 – KONTAKTARMBAUGRUPPE (SKU: HY00001070)
Position 031 – OBERES JOCH (SKU: HY00000791)
Position 032 – STEELBALL3 (SKU: HY00000526)
Position 033 – DRUCKFEDER2 (SKU: HY00000470)
Position 034 – EINSTELLRAD (SKU: HY00000792)
Position 035 – EINSTELLWELLE (SKU: HY00000793)
Position 036 – Federstift 2,5-16 (SKU: HY00000114)
Position 037 – ORING5 (SKU: HY00000397)
Position 038 – RINGFEDER 5 (SKU: HY00000795)
Position 039 – KONTAKTARM (SKU: HY00001071)
Position 040 – Federstift 3-28 (SKU: HY00000165)
Position 041 – TRIGGER BASE (SKU: HY00000805)
Position 042 – Federstift 3-28 (SKU: HY00000165)
Position 043 – O-RING 15 (SKU: HY00000135)
Position 044 – O-RING 17 (SKU: HY00000137)
Position 045 – O-RING 7 (SKU: HY00000806)
Position 046 – O-RING 7 (SKU: HY00000132)
Position 047 – O-RING 10 (SKU: HY00000807)
Position 048 – Abzugsventilführung (SKU: HY00000808)
Position 049 – PILOTVENTIL (SKU: HY00000809)
Position 050 – DRUCKFEDER 2 (SKU: HY00000810)
Position 051 – O-RING 4 (SKU: HY00000812)
Position 052 – Abzugsventilgehäuse (SKU: HY00000814)
Position 053 – DRUCKFEDER 10 (SKU: HY00000705)
Position 054 – Abzugsventilschaft (SKU: HY00000811)
Position 055 – O-RING 3 (SKU: HY00000813)
Position 056 – ANSCHLAGRING E-3 (SKU: HY00000659)
Position 057 – SLEEVE4 (SKU: HY00000520)
Position 058 – STEELBALL3 (SKU: HY00000526)
Position 059 – DRUCKFEDER2 (SKU: HY00000590)
Position 060 – LEVER4 (SKU: HY00000518)
Position 061 – ABZUG KOMPLETT (SKU: HY00000815)
Position 062 – TRIGGER (SKU: HY00000436)
Position 063 – UMLENKROLLE (SKU: HY00000816)
Position 064 – Federstift 2,5-16 (SKU: HY00000114)
Position 065 – FAHRERFÜHRUNGSBAUGRUPPE (SKU: HY00001073)
Position 066 – Sicherungsring R-24 (SKU: HY00000164)
Position 067 – Tellerscheibe 5 (SKU: HY00000187)
Position 068 – GUMMIRING 16 (SKU: HY00000207)
Position 069 – DRUCKFEDER 6 (SKU: HY00000148)
Position 070 – FÜTTERUNGSKLAUE (SKU: HY00001074)
Position 071 – URETHANRING 3 (SKU: HY00000206)
Position 072 – DRUCKFEDER 7 (SKU: HY00000150)
Position 073 – O-RING 17 (SKU: HY00000136)
Position 074 – PIN 4 (SKU: HY00000168)
Position 075 – O-RING 8 (SKU: HY00000129)
Position 076 – KOLBEN (SKU: HY00001075)
Position 077 – FAHRERHANDBUCH VOLLSTÄNDIG (SKU: HY00001076)
Position 078 – O-RING 41 (SKU: HY00000820)
Position 079 – O-RING 4 (SKU: HY00000819)
Position 080 – Innensechskantschraube M6x20 (Artikelnummer: HY00001044)
Position 081 – PIN 4 (SKU: HY00001077)
Position 082 – Verriegelungshebel (SKU: HY00001078)
Position 083 – TÜR (SKU: HY00001079)
Position 084 – URETHANRING 3 (SKU: HY00000206)
Position 085 – PIN 4.5 (SKU: HY00001080)
Position 086 – NAGELHALTER (SKU: HY00001081)
Position 087 – DRUCKFEDER4 (SKU: HY00000548)
Position 088 – CHECK CRAW (SKU: HY00001082)
Position 089 – DRUCKFEDER4 (SKU: HY00000548)
Position 090 – URETHANRING 3 (SKU: HY00000206)
Position 091 – DRUCKFEDER 5 (SKU: HY00001083)
Position 092 – Unterlegscheibe 3 (Artikelnummer: HY00001084)
Position 093 – Federscheibe 3 (SKU: HY00001042)
Position 094 – Innensechskantschraube M3x8 (Artikelnummer: HY00001043)
Position 095 – EINLASSKAPPENBAUGRUPPE B (SKU: HY00001097)
Position 096 – Staubwedelknopf (Artikelnummer: HY00000573)
Position 097 – VALVEGUIDE (SKU: HY00000599)
Position 098 – ORING5 (SKU: HY00000397)
Position 099 – VALVESTEM (SKU: HY00000513)
Position 100 – EINLASSKAPPE B (SKU: HY00001085)
Position 101 – DICHTRING (SKU: HY00000580)
Position 102 – PIN 2-10 (SKU: HY00000046)
Position 103 – DRUCKFEDER5 (SKU: HY00000589)
Position 104 – ORING8.5 (SKU: HY00000399)
Position 105 – O-RING 3 (SKU: HY00000037)
Position 106 – Federstift 2,5-18 (SKU: HY00000054)
Position 107 – Innensechskantschraube M5x12 (Artikelnummer: HY00000155)
Position 108 – Federscheibe 5 (SKU: HY00000162)
Position 109 – HAKEN (SKU: HY00000803)
Position 110 – ONE-TOUCH-VERBINDUNG (SKU: HY00000081)
Position 111 – Innensechskantschraube M4x25 (Artikelnummer: HY00001050)
Position 112 – Unterlegscheibe 4 (Artikelnummer: HY00000070)
Position 113 – Innensechskantschraube M6x25 (Artikelnummer: HY00000157)
Position 114 – UNTERLEGSCHEIBE 6 (SKU: HY00000901)
Position 115 – SECHSKANT-SICHERUNGSMUTTER M6 (SKU: HY00000858)
Position 116 – URETHANRING 3 (SKU: HY00000206)
Position 117 – MAGAZINKAPPE (SKU: HY00001052)
Position 118 – HALTERKAPPE (SKU: HY00000198)
Position 119 – WECHSELPLATTE (SKU: HY00001053)
Position 120 – MAGAZIN KOMPLETT (SKU: HY00001054)
Position 121 – GUMMIPLATTE 6-19 (SKU: HY00000208)
Position 122 – Zugfeder 5 (Artikelnummer: HY00001056)
Position 123 – Halterkappe (Artikelnummer: HY00000198)
Position 124 – MAGAZINMONTAGE (SKU: HY00001051)
Position 125 – PIN 4 (SKU: HY00001055)
Position 126 – Nasenadapter (SKU: HY00001072)
Position 127 – Innensechskantschraube M6x18 (Artikelnummer: HY00001063)
Position 128 – Unterlegscheibe 6 (Artikelnummer: HY00001062)
Position 129 – Gummistift 5 (SKU: HY00001045)
Position 130 – ABDECKUNG (SKU: HY00001046)
Position 132 – HÜLSE 6 (SKU: HY00001061)
Position 133 – KONTAKTARMABDECKUNG (SKU: HY00001060)
