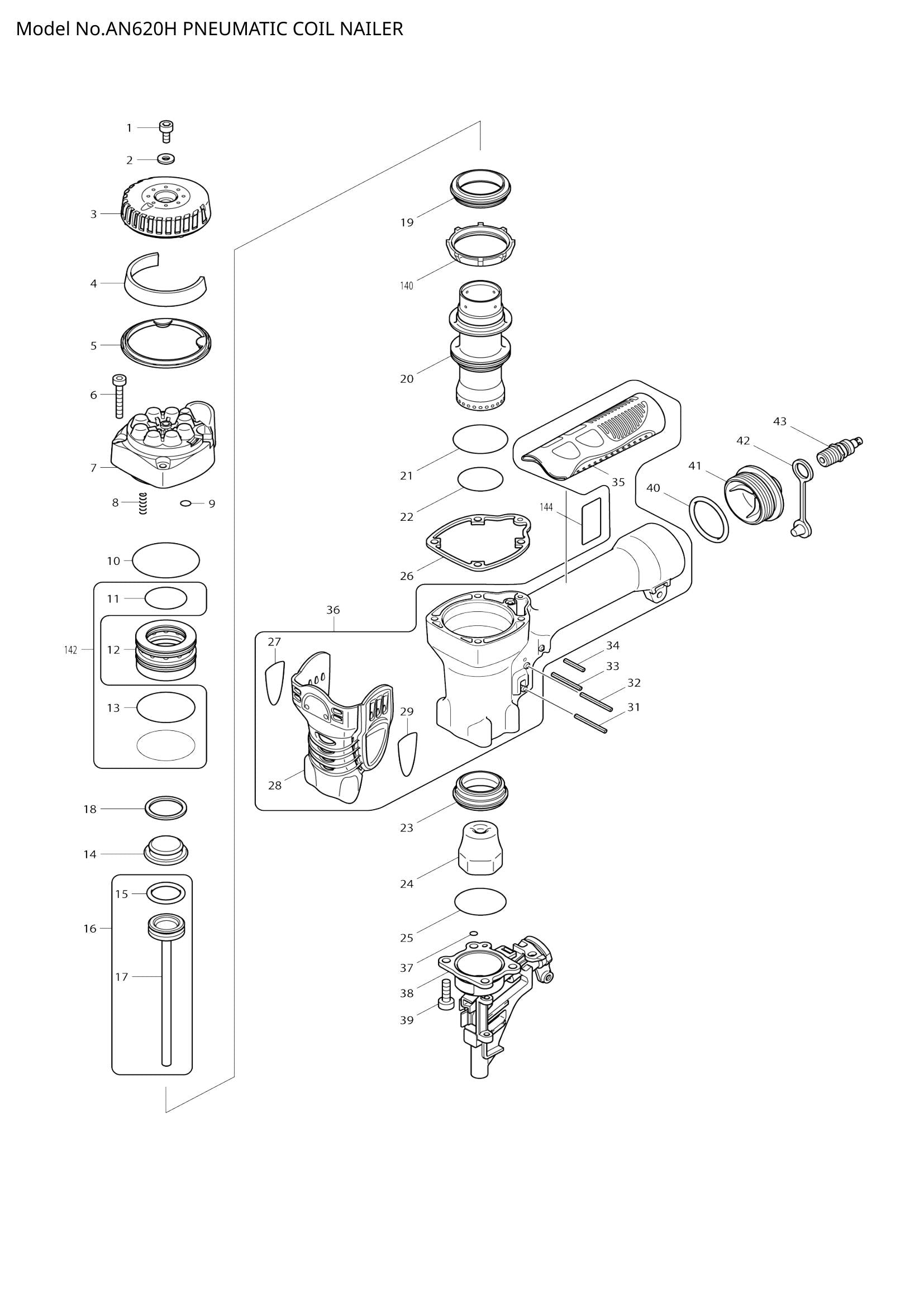

Name: Explosionszeichnung – AN620H
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – Innensechskantschraube M5x12 (Artikelnummer: 922212-4)
Position 002 – Unterlegscheibe 5 (Artikelnummer: 267343-5)
Position 004 – FILTER (SKU: 413103-5)
Position 005 – DECKELDICHTUNG (SKU: 419735-6)
Position 006 – Innensechskantschraube M5x35 (Artikelnummer: 922257-2)
Position 007 – OBERE KAPPE (SKU: 318109-7)
Position 008 – DRUCKFEDER 4 (SKU: 233484-9)
Position 009 – O-RING 5 (SKU: 213021-5)
Position 010 – O-RING 50 (SKU: 213604-1)
Position 012 – KOPFVENTIL (SKU: 419736-4)
Position 013 – O-RING 42 (SKU: 213558-2)
Position 014 – HINTERES KISSEN (SKU: 421983-5)
Position 015 – O-RING 22,5 (SKU: 213967-5)
Position 016 – FAHRERBAUGRUPPE (SKU: 135174-9)
Position 017 – FAHRER (SKU: 168454-8)
Position 018 – Unterlegscheibe 26 (Artikelnummer: 267342-7)
Position 019 – VENTILSITZ (SKU: 421981-9)
Position 021 – O-RING 40 (SKU: 213509-5)
Position 022 – O-RING 34 (SKU: 213475-6)
Position 023 – ZYLINDERFÜHRUNG (SKU: 324742-5)
Position 024 – VORDERES KISSEN (SKU: 421982-7)
Position 025 – O-RING 38 (SKU: 213528-1)
Position 026 – OBERKAPPENDICHTUNG (SKU: 162246-7)
Position 027 – MAKITA LOGO-ETIKETT R (SKU: 819321-7)
Position 029 – MAKITA-LOGO-ETIKETT L (SKU: 819322-5)
Position 031 – Federstift 3-32 (SKU: 951078-5)
Position 032 – Federstift 3-32 (SKU: 951078-5)
Position 034 – Federstift 3-20 (SKU: 951069-6)
Position 036 – GEHÄUSESATZ (SKU: 188604-9)
Position 037 – O-RING 4 (SKU: 213970-6)
Position 038 – FAHRERHANDBUCH (SKU: 310251-0)
Position 039 – Innensechskantschraube M6x20 (Artikelnummer: 922332-4)
Position 041 – EINLASSKAPPE (SKU: 318108-9)
Position 042 – CAP 9 (SKU: 286280-4)
Position 043 – ONE-TOUCH-VERBINDUNG H22PM (SKU: 243105-5)
Position 044 – SECHSKANT-FELSMUTTER M5-8 (SKU: 264008-0)
Position 046 – ANSCHLAGRING E-3 (SKU: 259042-3)
Position 047 – TORSIONSFEDER 8 (SKU: 233504-9)
Position 048 – PIN 4 (SKU: 256773-5)
Position 049 – MAGAZINKAPPE KOMPLETT (SKU: 158918-0)
Position 051 – PIN 2,5 (SKU: 268166-4)
Position 052 – Sicherungsring S-25 (Artikelnummer: 961105-0)
Position 053 – PIN 2.5 (SKU: 268167-2)
Position 054 – EINSTELLHÜLSE (SKU: 419746-1)
Position 055 – STAHLKUGEL 3,5 (SKU: 216001-0)
Position 056 – Blattfeder (Artikelnummer: 232233-1)
Position 057 – WECHSELPLATTE (SKU: 419745-3)
Position 059 – HAKEN (SKU: 419739-8)
Position 062 – Innensechskantschraube M5x12 (Artikelnummer: 922212-4)
Position 063 – KONTAKTARMABDECKUNG (SKU: 419740-3)
Position 064 – URETHANRING 3 (SKU: 262120-0)
Position 065 – FUTTERKLAUE (SKU: 310195-4)
Position 066 – PIN 4.5 (SKU: 268165-6)
Position 067 – TORSIONSFEDER 6 (SKU: 231632-4)
Position 069 – Gummistift 9,5 (Artikelnummer: 421418-6)
Position 070 – ABDECKUNG (SKU: 413104-3)
Position 071 – KONTAKTARM (SKU: 165492-1)
Position 072 – PIN 4 (SKU: 256772-7)
Position 073 – TÜR (SKU: 310193-8)
Position 074 – URETHANRING 3 (SKU: 262120-0)
Position 078 – Verriegelungshebel (Artikelnummer: 162247-5)
Position 079 – DRUCKFEDER 5 (SKU: 233486-5)
Position 080 – Gummistift 9,5 (Artikelnummer: 421418-6)
Position 081 – Innensechskantschraube M4x12 (Artikelnummer: 266419-5)
Position 082 – TÜRABDECKUNG (SKU: 419741-1)
Position 083 – PIN 3 (SKU: 268164-8)
Position 084 – Innensechskantschraube M4x12 (Artikelnummer: 266419-5)
Position 085 – NAGELHALTER (SKU: 310194-6)
Position 086 – DRUCKFEDER 8 (SKU: 233487-3)
Position 087 – CHECK CLAW (SKU: 345774-9)
Position 088 – O-RING 9 (SKU: 213054-0)
Position 089 – KOLBEN (SKU: 324744-1)
Position 090 – O-RING 14 (SKU: 213154-6)
Position 091 – DRUCKFEDER 9 (SKU: 233198-0)
Position 092 – GUMMIRING 16 (SKU: 262075-9)
Position 093 – Tellerscheibe 5 (SKU: 344452-8)
Position 094 – Sicherungsring R-24 (SKU: 962103-7)
Position 095 – O-RING 15 (SKU: 213233-0)
Position 096 – O-RING 18 (SKU: 213275-4)
Position 097 – Abzugsventilführung (SKU: 419732-2)
Position 098 – O-RING 7 (SKU: 213968-3)
Position 100 – DRUCKFEDER 4 (SKU: 233485-7)
Position 104 – O-RING 12,5 (SKU: 213185-5)
Position 105 – O-RING 18 (SKU: 213275-4)
Position 106 – Abzugsventilgehäuse (SKU: 331741-0)
Position 108 – TORSIONSFEDER 5 (SKU: 233501-5)
Position 109 – ANSCHLAGPLATTE (SKU: 310199-6)
Position 111 – HEBEL (SKU: 310310-0)
Position 112 – SCHALTSTANGE (SKU: 310293-4)
Position 114 – DRUCKFEDER 2 (SKU: 233490-4)
Position 115 – Federabdeckung (SKU: 419743-7)
Position 116 – PIN 3 (Artikelnummer: 268168-0)
Position 117 – PIN 3 (Artikelnummer: 268168-0)
Position 118 – Federstift 2-12 (SKU: 951007-8)
Position 119 – ABZUG (SKU: 310294-2)
Position 120 – TORSIONSFEDER 4 (SKU: 231699-2)
Position 121 – AUSLÖSEHEBEL (SKU: 310196-2)
Position 122 – HEBEL (SKU: 310198-8)
Position 123 – TORSIONSFEDER 4 (SKU: 233503-1)
Position 124 – TRIGGER BASE (SKU: 419844-1)
Position 126 – DRUCKFEDER 6 (SKU: 233489-9)
Position 127 – Federstift 2-14 (SKU: 951010-9)
Position 128 – Einstellstück (SKU: 310201-5)
Position 129 – Gleitplatte (Artikelnummer: 345775-7)
Position 130 – URETHANRING 3 (SKU: 262120-0)
Position 131 – OBERES JOCH (SKU: 310234-0)
Position 132 – EINSTELLWELLE (SKU: 324745-9)
Position 133 – DRUCKFEDER 2 (SKU: 233491-2)
Position 134 – STAHLKUGEL 2.3 (SKU: 216031-1)
Position 137 – Federstift 2-14 (SKU: 951010-9)
Position 138 – EINSTELLERBAUGRUPPE (SKU: 135232-1)
Position 139 – DRUCKFEDER 5 (SKU: 233488-1)
Position 140 – Zylinderstütze (SKU: 331739-7)
Position 141 – EINSTELLER KOMPLETT (SKU: 158747-1)
Position 142 – LUFTLECK-REPARATURSET (SKU: 194735-4)
Position 143 – LUFTLECK-REPARATURSET (SKU: 194735-4)
Position 144 – AN620H-TYPENSCHILD (SKU: 866119-3)
