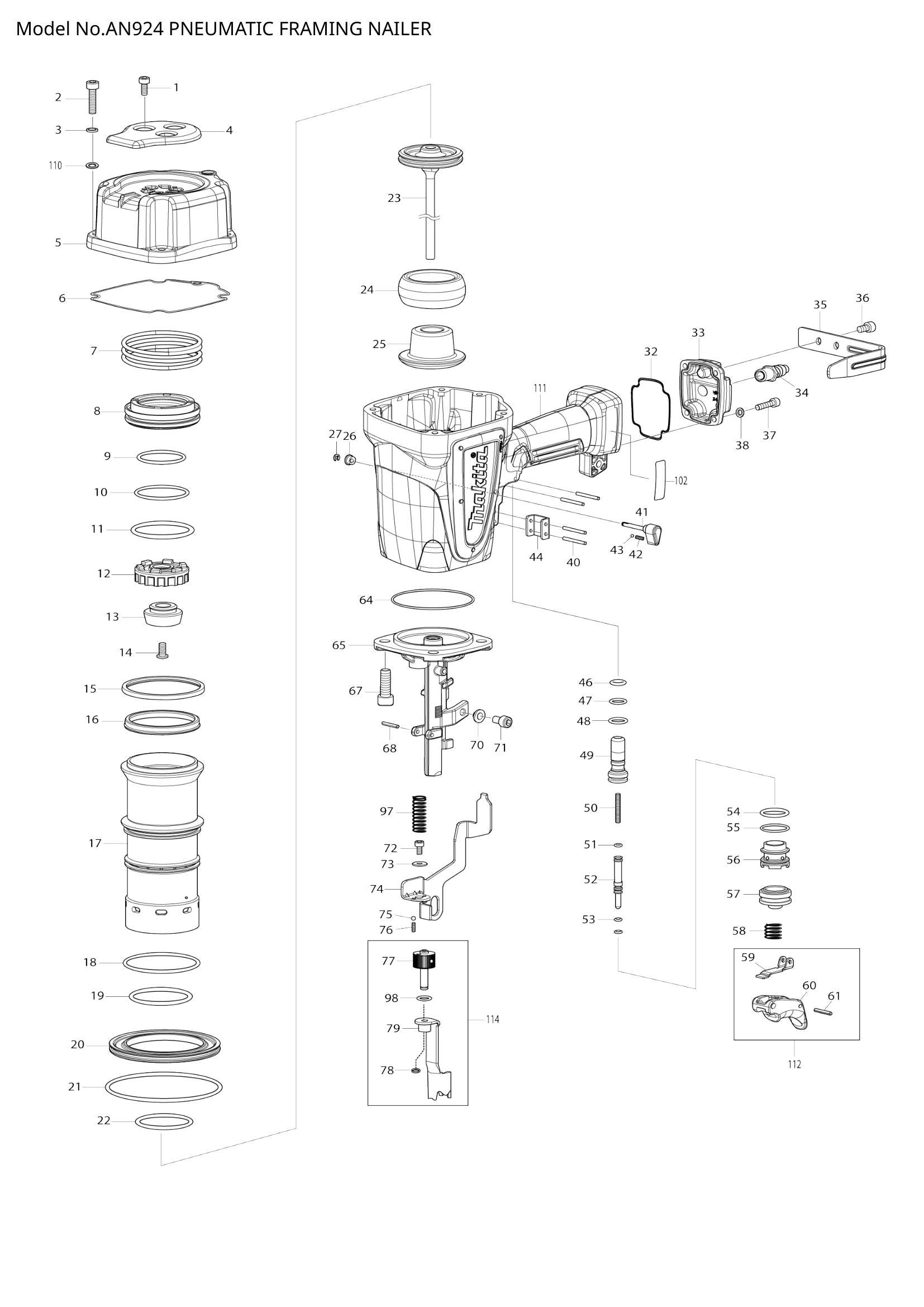

Name: Explosionszeichnung – AN924
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – Innensechskantschraube M5x12 (Artikelnummer: HY00000155)
Position 002 – Innensechskantschraube M6X30 (SKU: HY00000831)
Position 003 – Federscheibe 6 (SKU: HY00000832)
Position 004 – AUSPUFFABDECKUNG (SKU: HY00000833)
Position 005 – OBERE KAPPE (SKU: HY00000834)
Position 006 – DICHTRING (SKU: HY00000835)
Position 007 – DRUCKFEDER 57 (SKU: HY00000836)
Position 008 – KOPFVENTIL (SKU: HY00000837)
Position 009 – O-RING 44 (SKU: HY00000838)
Position 010 – ORING47 (SKU: HY00000405)
Position 011 – O-RING 61 (SKU: HY00000839)
Position 012 – Ventilführung für Zylinderkopf (Artikelnummer: HY00000840)
Position 013 – HINTERES KISSEN (SKU: HY00000841)
Position 014 – Sechskant-Rundkopf-Schraubendreher (Artikelnummer: HY00000842)
Position 015 – VENTILBLECHFÜHRUNG (SKU: HY00000843)
Position 016 – VENTILBLATT (SKU: HY00000844)
Position 017 – ZYLINDER (SKU: HY00000845)
Position 018 – O-RING 62 (SKU: HY00000846)
Position 019 – O-RING 61 (SKU: HY00000847)
Position 020 – ZYLINDER-TRENNVORRICHTUNG (SKU: HY00000848)
Position 021 – O-RING 91 (SKU: HY00000849)
Position 022 – O-RING 50 (SKU: HY00000850)
Position 023 – TREIBER KOMPLETT (SKU: HY00000851)
Position 024 – VORDERES KISSEN B (SKU: HY00000854)
Position 025 – VORDERES KISSEN A (SKU: HY00000855)
Position 026 – SLEEVE4 (SKU: HY00000520)
Position 027 – ANSCHLAGRING E-3 (SKU: HY00000659)
Position 030 – SECHSKANTMUTTER M6 (SKU: HY00000858)
Position 032 – DICHTRING (SKU: HY00000860)
Position 033 – EINLASSKAPPE (SKU: HY00000861)
Position 034 – ONE TOUCH JOINT (SKU: HY00000080)
Position 035 – HAKEN (SKU: HY00000862)
Position 036 – Innensechskantschraube M6x16 (Artikelnummer: HY00000881)
Position 037 – Innensechskantschraube M5x20 (Artikelnummer: HY00000864)
Position 038 – Unterlegscheibe 5 (SKU: HY00000865)
Position 039 – Innensechskantschraube M6X25 (Artikelnummer: HY00000157)
Position 040 – Federstift 3-30 (SKU: HY00000866)
Position 041 – LEVER4 (SKU: HY00000518)
Position 042 – DRUCKFEDER2 (SKU: HY00000590)
Position 043 – STEELBALL3 (SKU: HY00000526)
Position 044 – HALTER (SKU: HY00000867)
Position 046 – O-RING 7 (SKU: HY00000806)
Position 047 – O-RING 7 (SKU: HY00000132)
Position 048 – O-RING 10 (SKU: HY00000807)
Position 049 – PILOTVENTIL (SKU: HY00000809)
Position 050 – DRUCKFEDER 2 (SKU: HY00000810)
Position 051 – O-RING 4 (SKU: HY00000812)
Position 052 – Abzugsventilschaft (SKU: HY00000811)
Position 053 – O-RING 3 (SKU: HY00000813)
Position 054 – O-RING 15 (SKU: HY00000135)
Position 055 – O-RING 17 (SKU: HY00000137)
Position 056 – Abzugsventilführung (SKU: HY00000808)
Position 057 – Abzugsventilgehäuse (SKU: HY00000814)
Position 058 – DRUCKFEDER 10 (SKU: HY00000705)
Position 059 – UMLENKROLLE (SKU: HY00000816)
Position 060 – TRIGGER (SKU: HY00000436)
Position 061 – Federstift 2,5-16 (SKU: HY00000114)
Position 062 – Innensechskantschraube M5x8 (Artikelnummer: HY00000154)
Position 063 – KONTAKTARMABDECKUNG (SKU: HY00000869)
Position 064 – O-RING 65 (SKU: HY00000870)
Position 065 – FAHRERHANDBUCH (SKU: HY00000871)
Position 067 – Innensechskantschraube M8x25 (Artikelnummer: HY00000873)
Position 068 – SPRINGPIN3-22 (SKU: HY00000531)
Position 069 – Innensechskantschraube M5x8 (Artikelnummer: HY00000154)
Position 070 – HÜLSE 6 (SKU: HY00000874)
Position 071 – Innensechskantschraube M6x10 (Artikelnummer: HY00000863)
Position 072 – Innensechskantschraube M4x8 (Artikelnummer: HY00000074)
Position 073 – UNTERLEGSCHEIBE 4 (SKU: HY00000875)
Position 074 – OBERE PASSE (SKU: HY00000876)
Position 075 – STEELBALL3 (SKU: HY00000526)
Position 076 – DRUCKFEDER2 (SKU: HY00000470)
Position 077 – EINSTELLWELLE (SKU: HY00000877)
Position 078 – RINGFEDER 5 (SKU: HY00000795)
Position 079 – KONTAKT OBEN (SKU: HY00000878)
Position 080 – Innensechskantschraube M6x16 (Artikelnummer: HY00000881)
Position 081 – HÜLSE 6 (SKU: HY00000882)
Position 082 – SECHSKANTMUTTER M4 (SKU: HY00000159)
Position 083 – MAGAZINSCHIENE (SKU: HY00000883)
Position 084 – SECHSKANTMUTTER M6 (SKU: HY00000858)
Position 085 – VERBINDUNG (SKU: HY00000884)
Position 086 – Innensechskantschraube M4x16 (Artikelnummer: HY00000885)
Position 087 – HÜLSE 5 (SKU: HY00000886)
Position 088 – TORSIONSFEDER 9 (SKU: HY00000887)
Position 089 – Verriegelungshebel (SKU: HY00000888)
Position 090 – MAGAZIN (SKU: HY00000889)
Position 091 – SECHSKANTMUTTER M4 (SKU: HY00000159)
Position 092 – Innensechskantschraube mit Senkkopf M (Artikelnummer: HY00000890)
Position 093 – HÜLSE 6 (SKU: HY00000891)
Position 094 – SPIRALFEDER 17 (SKU: HY00000892)
Position 095 – FEDERHALTER (SKU: HY00000893)
Position 096 – DRÜCKER (SKU: HY00000894)
Position 097 – DRUCKFEDER9 (SKU: HY00000895)
Position 098 – ORING5 (SKU: HY00000397)
Position 099 – Innensechskantschraube M4x10 (Artikelnummer: HY00000001)
Position 100 – HÜLSE 4 (SKU: HY00000896)
Position 101 – HÜLSE 6 (SKU: HY00000874)
Position 102 – WARNHINWEIS-ETIKETT (SKU: HY00000105)
Position 103 – GEHÄUSE (SKU: HY00000574)
Position 105 – DOPPELKLEBEBAND (SKU: HY00000576)
Position 106 – WARNHINWEIS-ETIKETT (SKU: HY00000897)
Position 109 – UNTERLEGSCHEIBE 4 (SKU: HY00000900)
Position 110 – UNTERLEGSCHEIBE 6 (SKU: HY00000901)
Position 111 – GEHÄUSE KOMPLETT (SKU: HY00000902)
Position 112 – ABZUG KOMPLETT (SKU: HY00000903)
Position 113 – MAGAZIN KOMPLETT (SKU: HY00000904)
Position 114 – KONTAKT OBEN, EINSTELLWELLE (SKU: HY00000905)
Position 115 – KOLBENBAUGRUPPE (SKU: HY00000956)
Position 116 – Kolbenpufferbaugruppe (SKU: HY00000957)
Position 117 – HAKENBAUGRUPPE (SKU: HY00000958)
Position 118 – AUSLÖSEVENTILBAUGRUPPE (SKU: HY00000959)
Position 119 – O-RING-KIT (SKU: HY00000960)
Position 120 – SPIRALFEDERNBAUGRUPPE (SKU: HY00000961)

Explosionszeichnung – AN924
