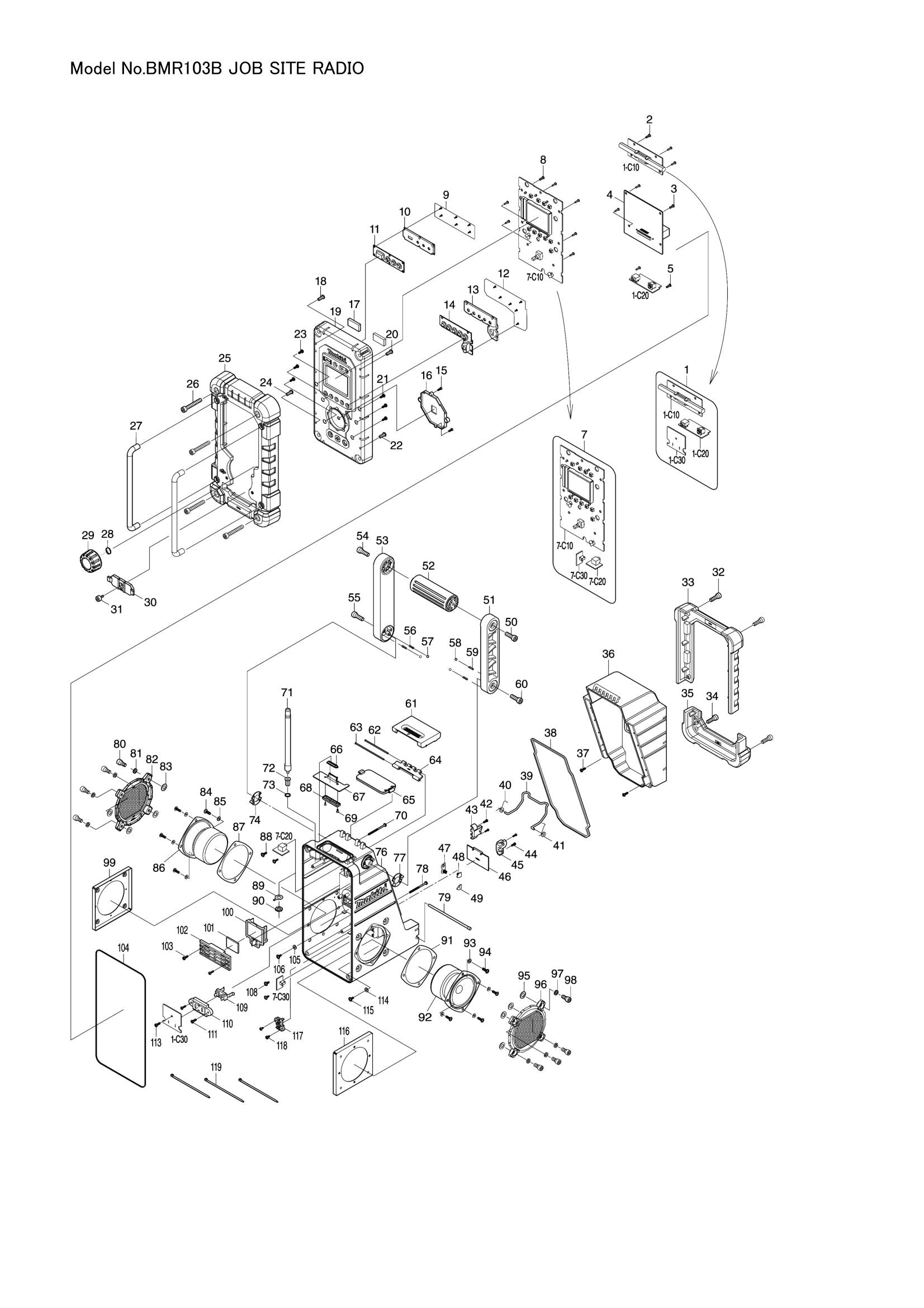

Name: Explosionszeichnung – BMR103B
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – Leiterplatten-Fallbaugruppe (SKU: SE00000213)
Position 002 – SCHRAUBE 3X10 (SKU: SE00000193)
Position 003 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 004 – Leiterplatte A (Artikelnummer: SE00000217)
Position 005 – SCHRAUBE 3X10 (SKU: SE00000193)
Position 007 – Leiterplatten-C-Baugruppe (SKU: SE00000218)
Position 008 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 009 – SCHRAUBE 1,7 (SKU: SE09090011)
Position 010 – POWER-TASTENHALTER (SKU: SE00000234)
Position 011 – EIN-/AUS-TASTE (SKU: SE00000235)
Position 012 – SCHRAUBE 1,7 (SKU: SE09090011)
Position 013 – Halter für voreingestellte Tasten (Artikelnummer: SE00000236)
Position 014 – PRESET-TASTE (SKU: SE00000237)
Position 015 – SCHRAUBE PTB M2.6 (SKU: SE00000238)
Position 017 – ANT BAR SPACER (SKU: SE00000240)
Position 018 – SCHRAUBE M4X16 (SKU: SE09064161)
Position 019 – VORDERE GEHÄUSEBAUGRUPPE (SKU: SE00000241)
Position 020 – SCHRAUBE M4X16 (SKU: SE09064161)
Position 021 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 022 – SCHRAUBE M4X16 (SKU: SE09064161)
Position 023 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 024 – SCHRAUBE M4X16 (SKU: SE09064161)
Position 025 – VORDERE STOSSFÄNGER (SKU: SE00000242)
Position 026 – SCHRAUBE PTHE6X47(CR) (SKU: SE00000160)
Position 027 – VORDERE LEISTE (SKU: SE0338PC5Z)
Position 028 – Drehknopfring (SKU: SE21B1110A)
Position 029 – DREHKNOPF (SKU: SE00000243)
Position 030 – Buchsenabdeckung (SKU: SE00000244)
Position 031 – SECHSKANTSCHRAUBE M3X10 (SKU: SE09173106)
Position 032 – SECHSKANTSCHRAUBE M6X16 (SKU: SE09176166)
Position 033 – BATTERIEABDECKUNGSSTOSSFÄNGER (SKU: SE00000162)
Position 034 – SECHSKANTSCHRAUBE M6X16 (SKU: SE09176166)
Position 035 – HECKSTOßSTANGE (SKU: SE00000165)
Position 036 – BATTERIEABDECKUNG (SKU: SE00000245)
Position 037 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 038 – VERPACKUNG (SKU: SE00000168)
Position 039 – Stützstange (SKU: SE00000169)
Position 040 – SPRING-L (SKU: SE00000170)
Position 041 – SPRING-R (SKU: SE00000171)
Position 042 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 043 – FEDERHALTER-L (SKU: SE00000246)
Position 044 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 045 – FEDERHALTER-R (SKU: SE00000247)
Position 046 – Abdeckung für Backup-Batterie (SKU: SE00000248)
Position 048 – BATTERIEKONTAKT (-) (SKU: SE021E9020)
Position 049 – BATTERIEKONTAKT (+) (SKU: SE021E9010)
Position 050 – SCHRAUBE PTHE6X20(CR) (SKU: SE00000176)
Position 051 – GRIFFHALTER (R) (SKU: SE00000249)
Position 052 – GRIFF (SKU: SE00000179)
Position 053 – GRIFFHALTER (L) (SKU: SE00000250)
Position 054 – SCHRAUBE PTHE6X20(CR) (SKU: SE00000176)
Position 055 – SECHSKANTSCHRAUBE M6X16 (SKU: SE09176166)
Position 056 – FEDER (SKU: SE00000184)
Position 057 – STAHLKUGEL (SKU: SE09994007)
Position 058 – STAHLKUGEL (SKU: SE09994007)
Position 059 – FEDER (SKU: SE00000184)
Position 060 – SECHSKANTSCHRAUBE M6X16 (SKU: SE09176166)
Position 061 – Batteriefachdeckel (SKU: SE00000190)
Position 062 – Schließfachbefestigungsstift 62,8 (SKU: SE021PC050)
Position 063 – Schließfachbefestigungsstift 79,5 (SKU: SE021PC040)
Position 064 – SCHLIESSSCHARNIER (SKU: SE00000067)
Position 065 – Halterungsabdeckung (SKU: SE00000251)
Position 066 – IPOD-ANSCHLUSSHÜLLE (SKU: SE00000252)
Position 068 – PCB G-HALTER (SKU: SE00000254)
Position 069 – SCHRAUBE M2 (SKU: SE00000255)
Position 070 – SCHRAUBE M3X45 (SKU: SE09163452)
Position 072 – Stangenhalter für Ameisen (SKU: SE021J9032)
Position 073 – VERPACKUNG (SKU: SE024J9050)
Position 074 – GRIFF-AUFHÄNGUNGSPLATTE (L) (SKU: SE00000192)
Position 076 – HINTERE GEHÄUSEBAUGRUPPE (SKU: SE00000258)
Position 077 – GRIFF-AUFHÄNGUNGSPLATTE (R) (SKU: SE00000187)
Position 078 – SCHRAUBE M3X45 (SKU: SE09163452)
Position 079 – BATTERIEABDECKUNGSSCHLOSS (SKU: SE021PC030)
Position 080 – SECHSKANTSCHRAUBE M6X14 (SKU: SE9076146A)
Position 081 – VERPACKUNG (SKU: SE024J9040)
Position 082 – LAUTSPRECHERNETZBAUGRUPPE (SKU: SE00000259)
Position 083 – VERPACKUNG (SKU: SE024J9090)
Position 084 – SCHRAUBE M4X12 (SKU: SE09090023)
Position 085 – VERPACKUNG (SKU: SE024J9070)
Position 086 – LAUTSPRECHER (SKU: SE01620771)
Position 087 – VERPACKUNG (SKU: SE024J9030)
Position 088 – SCHRAUBE 3X10 (SKU: SE00000193)
Position 089 – ROD ANT TERMINAL (SKU: SE021PC100)
Position 090 – MUTTER (SKU: SE021P0020)
Position 091 – VERPACKUNG (SKU: SE024J9030)
Position 092 – LAUTSPRECHER (SKU: SE01620771)
Position 093 – VERPACKUNG (SKU: SE024J9070)
Position 094 – SCHRAUBE M4X12 (SKU: SE09090023)
Position 095 – VERPACKUNG (SKU: SE024J9090)
Position 097 – VERPACKUNG (SKU: SE024J9040)
Position 098 – SECHSKANTSCHRAUBE M6X14 (SKU: SE9076146A)
Position 099 – LAUTSPRECHERHALTER (SKU: SE021J9010)
Position 100 – TERMINAL 2100PC01300 (SKU: SE00000261)
Position 101 – ABSTANDHALTER (SKU: SE023PC000)
Position 102 – SCHIEBEBATTERIEHALTER (SKU: SE020PC050)
Position 103 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 104 – VERPACKUNG (SKU: SE024PC040)
Position 105 – SILIKONGUMMI-UNTERLEGSCHEIBE (SKU: SE00000199)
Position 106 – SCHRAUBE 3X10 (SKU: SE00000193)
Position 108 – SCHRAUBE 3X10 (SKU: SE00000193)
Position 109 – BATTERIEHALTER (SKU: SE00000262)
Position 110 – CLUSTER-BATTERIEHALTER (SKU: SE020PC040)
Position 111 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 113 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 114 – SILIKONGUMMI-UNTERLEGSCHEIBE (SKU: SE00000199)
Position 115 – SCHRAUBE 3X10 (SKU: SE00000193)
Position 116 – LAUTSPRECHERHALTER (SKU: SE021J9010)
Position 117 – TERMINAL C (SKU: SE00000200)
Position 118 – SCHRAUBE M3X6 (SKU: SE09163062)
Position 119 – MIT BÄNDERN 100 MM (SKU: SE00000195)

Explosionszeichnung – BMR103B
