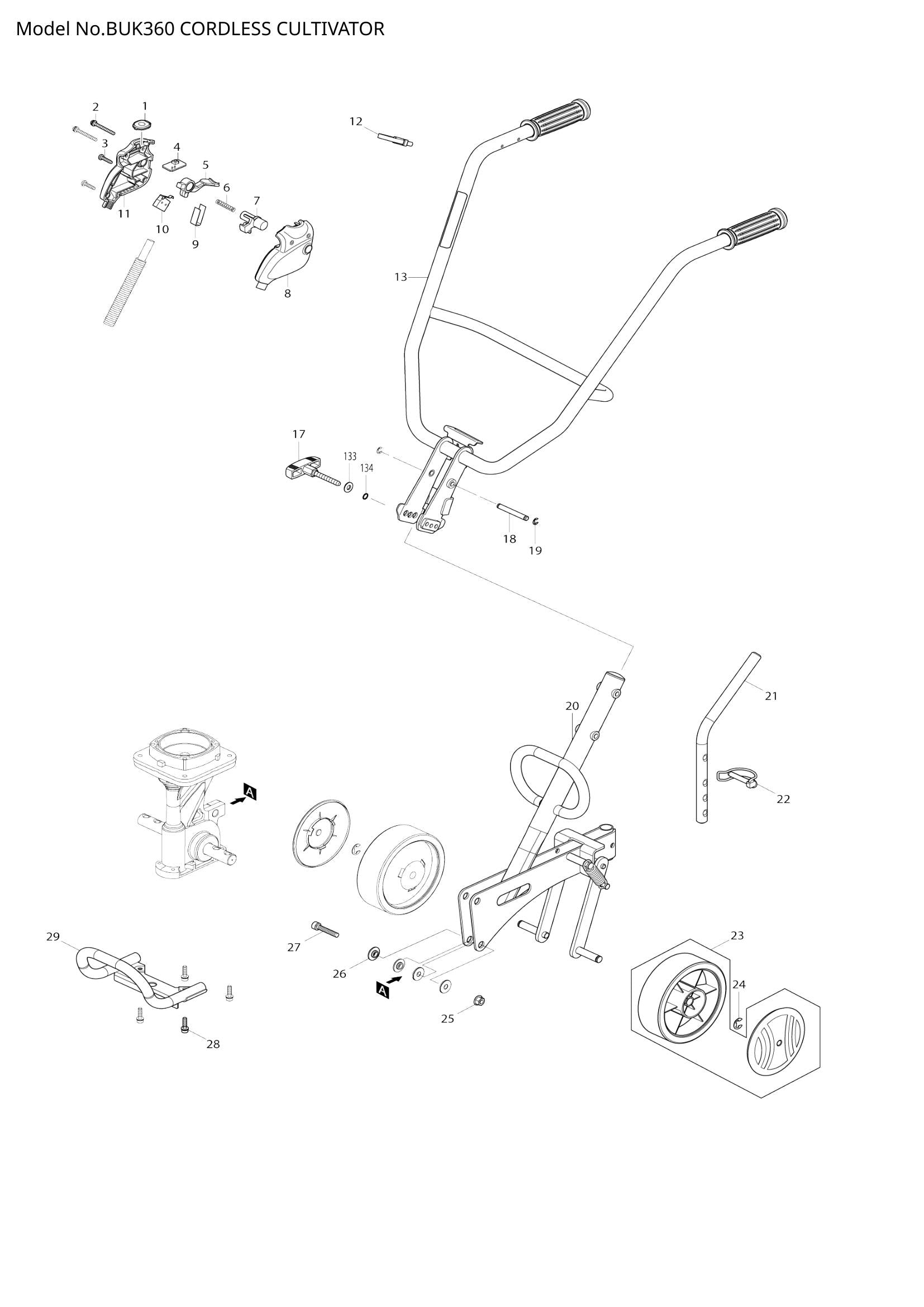

Name: Explosionszeichnung – BUK360
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – SCHALTERPLATTE KOMPLETT (SKU: 141627-8)
Position 002 – Flachkopfschraube M4x35 (Artikelnummer: 911163-6)
Position 003 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 004 – SCHALTEREINHEIT (SKU: 620155-1)
Position 005 – SCHALTHEBEL (SKU: 453745-3)
Position 006 – DRUCKFEDER 6 (SKU: 233117-6)
Position 007 – SPERRKNOPF (SKU: 453746-1)
Position 008 – SCHALTKASTENSATZ (SKU: 187349-6)
Position 009 – Blattfeder (SKU: 346607-1)
Position 010 – SCHALTER ABS163454 (SKU: 650612-5)
Position 011 – SCHALTKASTENSATZ (SKU: 187349-6)
Position 012 – BAND (SKU: 687410-4)
Position 017 – KNOPF 64 (SKU: 271615-2)
Position 018 – PIN 8 (SKU: 256531-9)
Position 021 – BAR (SKU: 326106-9)
Position 022 – ROHRSTIFTBAUGRUPPE (SKU: 126062-1)
Position 025 – SECHSKANTMUTTER M8 (SKU: 931402-8)
Position 026 – RING 8 (SKU: 332037-2)
Position 027 – Innensechskantschraube M8x45 (Artikelnummer: 922466-3)
Position 028 – HS-Schraube M6x25 mit WR (Artikelnummer: 922343-9)
Position 029 – VORDERGRIFF KOMPLETT (SKU: 165660-6)
Position 036 – ROTORBAUGRUPPE (SKU: 135516-7)
Position 038 – SECHSKANTSCHRAUBE M8 (SKU: 265598-6)
Position 039 – ROTORWELLE KOMPLETT A LINKS (SKU: 165682-6)
Position 040 – ZINKE LINKS (SKU: 346521-1)
Position 041 – ZINKEN RECHTS (SKU: 346522-9)
Position 042 – SECHSKANTMUTTER M8 (Artikelnummer: 264067-4)
Position 044 – SECHSKANTSCHRAUBE M8 (SKU: 265598-6)
Position 045 – ROTORWELLE KOMPLETT B LINKS (SKU: 165683-4)
Position 046 – ZINKEN RECHTS (SKU: 346522-9)
Position 048 – SECHSKANTMUTTER M8 (Artikelnummer: 264067-4)
Position 049 – PIN 8 (SKU: 256532-7)
Position 050 – Schnappstift 7 (Artikelnummer: 259052-0)
Position 052 – SECHSKANTSCHRAUBE M8 (SKU: 265598-6)
Position 053 – ROTORWELLE KOMPLETT FÜR EIN RIG (SKU: 165664-8)
Position 054 – ZINKEN RECHTS (SKU: 346522-9)
Position 055 – Zinken links (Artikelnummer: 346521-1)
Position 056 – SECHSKANTMUTTER M8 (Artikelnummer: 264067-4)
Position 058 – SECHSKANTSCHRAUBE M8 (SKU: 265598-6)
Position 059 – ROTORWELLE KOMPLETT B RIG (SKU: 165665-6)
Position 060 – Zinken links (Artikelnummer: 346521-1)
Position 062 – SECHSKANTMUTTER M8 (Artikelnummer: 264067-4)
Position 068 – DICHTUNG (SKU: 442179-5)
Position 069 – LEITUNGSFILTER (SKU: 688165-4)
Position 071 – SCHRÄGZAHNRAD 18 (SKU: 227759-6)
Position 072 – KUGELLAGER 6000ZZ (SKU: 210067-2)
Position 074 – Axialkugellager 1024 (Artikelnummer: 211383-5)
Position 075 – RING 10 (SKU: 257322-1)
Position 076 – KUGELLAGER 6000 (SKU: 211472-6)
Position 077 – SCHNECKENGETRIEBE (SKU: 221426-5)
Position 078 – KUGELLAGER 6200 (SKU: 211473-4)
Position 079 – MISSIONSKOFFER (SKU: 318896-8)
Position 080 – CUP (SKU: 346519-8)
Position 081 – ÖLDICHTRING 20 (SKU: 213633-4)
Position 083 – KUGELLAGER 6004 (SKU: 211474-2)
Position 084 – SCHNECKENRAD 35 (SKU: 221425-7)
Position 086 – DICHTUNG (SKU: 413156-4)
Position 087 – COVER MISSION CASE (SKU: 346520-3)
Position 089 – BATTERIEHAUBE KOMPLETT (SKU: 141619-7)
Position 090 – ANZEIGEETIKETT (SKU: 898908-8)
Position 091 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 092 – BUK360 TYPENSCHILD (SKU: 897282-1)
Position 093 – HS-Rundkopfschraube M6x1 (Artikelnummer: 265484-1)
Position 094 – Unterlegscheibe 6 (Artikelnummer: 253111-2)
Position 095 – OBERES GEHÄUSESET (SKU: 187350-1)
Position 096 – SCHALTER 1934.3112B (SKU: 651534-2)
Position 097 – LINSENPLATTE KOMPLETT (SKU: 141628-6)
Position 098 – GUMMIBAND (SKU: 421448-7)
Position 099 – LEITUNGSFILTER (SKU: 688165-4)
Position 100 – CONTROLLER (SKU: 620154-3)
Position 101 – LEITUNGSFILTER (SKU: 688165-4)
Position 102 – TERMINAL (SKU: 643849-1)
Position 104 – FÜHRUNGSEINHEIT (SKU: 632A04-6)
Position 105 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 106 – NETZKABELEINHEIT (SKU: 699057-2)
Position 107 – BAND (SKU: 687410-4)
Position 108 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 109 – OBERES GEHÄUSESET (SKU: 187350-1)
Position 110 – Unterlegscheibe 6 (Artikelnummer: 253111-2)
Position 111 – HS-Rundkopfschraube M6x1 (Artikelnummer: 265484-1)
Position 112 – SCHLÜSSEL (SKU: 643890-4)
Position 113 – Gleichstrommotor (SKU: 629957-2)
Position 114 – SCHRÄGZAHNRAD 13 (SKU: 227758-8)
Position 115 – SECHSKANTMUTTER M8 (Artikelnummer: 252194-9)
Position 116 – Blechschraube 4x12 (Artikelnummer: 266020-6)
Position 117 – Unterlegscheibe 4 (Artikelnummer: 267099-0)
Position 118 – Gummikappe (SKU: 424507-6)
Position 119 – VERRIEGELUNG (SKU: 162343-9)
Position 120 – VERRIEGELUNG (SKU: 162343-9)
Position 121 – UNTERES GEHÄUSE KOMPLETT (SKU: 141651-1)
Position 122 – BUK360 SERIENNR.-ETIKETT (SKU: 897517-0)
Position 123 – Zugentlastung (Artikelnummer: 687053-2)
Position 124 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 125 – Kabelabdeckung (SKU: 453747-9)
Position 126 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 128 – Innensechskantschraube M6X35 (Artikelnummer: 266781-8)
Position 129 – KOTFLÜGEL KOMPLETT (SKU: 141663-4)
Position 130 – MAKITA-LOGO-ETIKETT (SKU: 898904-6)
Position 131 – WARNHINWEIS-ETIKETT (SKU: 898903-8)
Position 132 – Blechschraube 5x20 (Artikelnummer: 266021-4)
Position 133 – Kegeltellerfeder 10 (SKU: 232277-1)
Position 134 – O-RING 7 (SKU: 213026-5)
