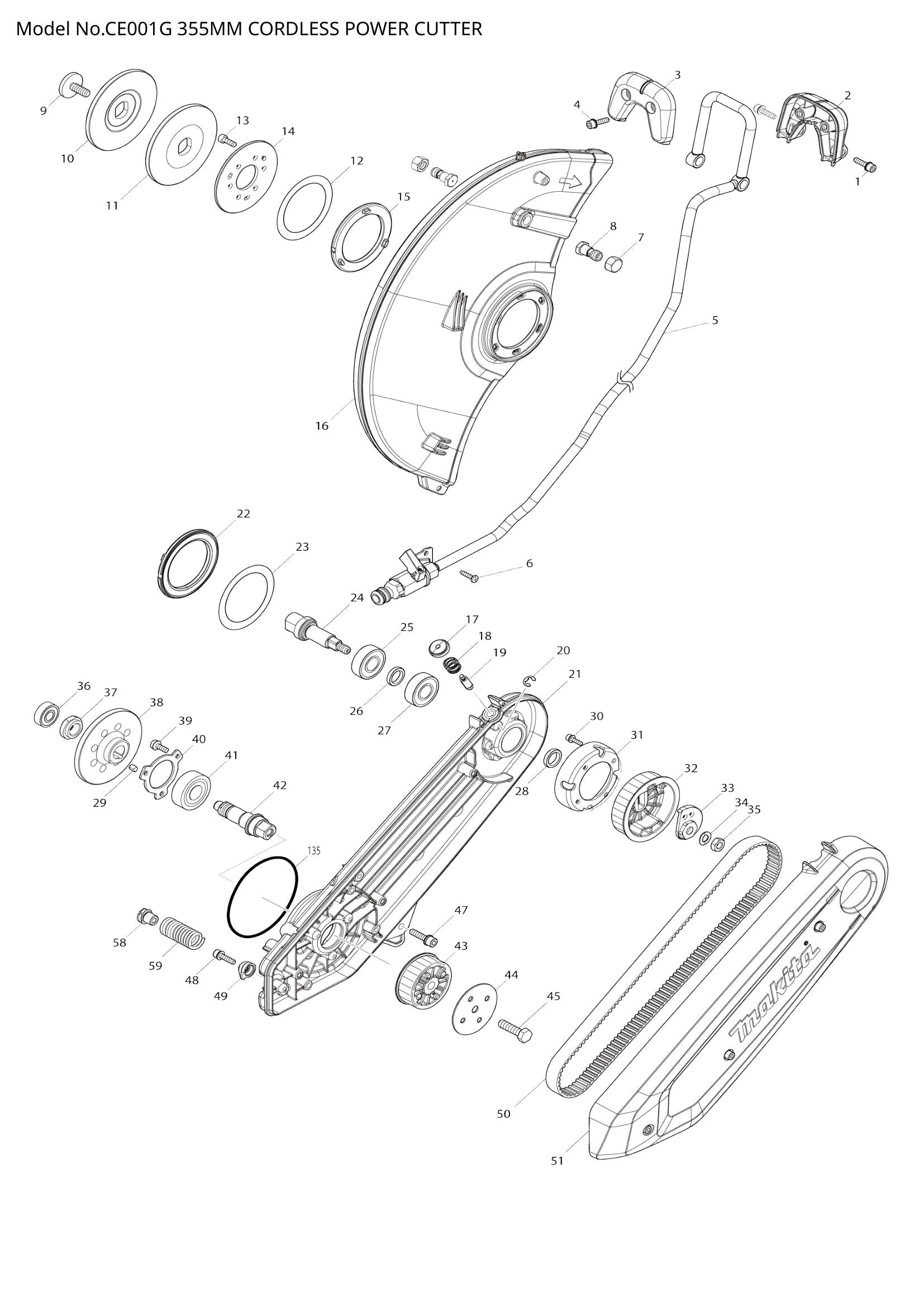

CE001G exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
CE001G exploded view

Explosionszeichnung – CE001G

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
  • Position 002 – Radkappen-Griffsatz (Artikelnummer: 183U98-9)
  • Position 003 – Radkappen-Griffsatz (Artikelnummer: 183U98-9)
  • Position 004 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
  • Position 005 – SCHLAUCHBAUGRUPPE (SKU: 122B46-9)
  • Position 006 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 007 – SECHSKANTMUTTER M10 (SKU: 252306-4)
  • Position 008 – SECHSKANTSCHRAUBE M10X21 (SKU: 265C26-9)
  • Position 009 – SECHSKANTSCHRAUBE M8X25 (SKU: 266976-3)
  • Position 010 – FLANSCH 92 (SKU: 224622-4)
  • Position 011 – FLANSCH 92 (SKU: 224622-4)
  • Position 012 – GLEITSCHEIBE (SKU: 424792-1)
  • Position 013 – Innensechskantschraube M5x14 (Artikelnummer: 922217-4)
  • Position 014 – SPINDELPLATTE 83 (SKU: 347917-9)
  • Position 015 – GUMMIRING 56 (SKU: 422822-2)
  • Position 018 – DRUCKFEDER 12 (SKU: 233089-5)
  • Position 020 – ANSCHLAGRING E-6 (SKU: 961012-7)
  • Position 021 – SCHNEIDEVORRICHTUNG (SKU: 312C29-5)
  • Position 022 – GUMMIRING 56 (SKU: 422822-2)
  • Position 023 – GLEITSCHEIBE (SKU: 424792-1)
  • Position 024 – SPINDEL (SKU: 327927-2)
  • Position 025 – KUGELLAGER 6202LLU (SKU: 211238-4)
  • Position 026 – RING 15 (SKU: 257868-7)
  • Position 027 – KUGELLAGER 6202LLU (SKU: 211238-4)
  • Position 028 – RING 15 (SKU: 257868-7)
  • Position 029 – SCHLÜSSEL 4 (SKU: 254201-4)
  • Position 030 – Innensechskantschraube M4x14 (Artikelnummer: 922123-3)
  • Position 031 – RIEMENSCHEIBEN-BODENPLATTE (SKU: 347915-3)
  • Position 032 – RIEMENSCHEIBE 17-70.5 (SKU: 222201-2)
  • Position 033 – EXZENTRISCHEIBE (SKU: 313415-5)
  • Position 034 – Federscheibe 8 (Artikelnummer: 267822-3)
  • Position 036 – KUGELLAGER 6000ZZ (SKU: 211062-5)
  • Position 037 – MUTTER M15-23 (SKU: 252429-8)
  • Position 038 – Spiralkegelrad 53 (Artikelnummer: 227922-1)
  • Position 039 – Flachkopfschraube M5x16 (Artikelnummer: 265074-0)
  • Position 040 – LAGERHALTER 33-59 (SKU: 285049-3)
  • Position 041 – KUGELLAGER 6203DDW (SKU: 211278-2)
  • Position 042 – ZAHNRADWELLE (SKU: 327926-4)
  • Position 043 – RIEMENSCHEIBE 17-54.6 (SKU: 222202-0)
  • Position 044 – Riemenscheibenplatte 59 (Artikelnummer: 347918-7)
  • Position 046 – FEDERHALTER C (SKU: 312C35-0)
  • Position 047 – HS-Schraube M6x25 mit WR (Artikelnummer: 922343-9)
  • Position 048 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
  • Position 049 – FEDERHALTER A (SKU: 312C33-4)
  • Position 050 – Synchronriemen 15-750 (Artikelnummer: 225106-5)
  • Position 051 – RIEMENABDECKUNG KOMPLETT (SKU: 141G40-2)
  • Position 052 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
  • Position 053 – LINSE (SKU: 413C66-3)
  • Position 054 – CE001G TYPENSCHILD (SKU: 8116C0-0)
  • Position 056 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 057 – HS-Schraube M6x25 mit WR (Artikelnummer: 922343-9)
  • Position 058 – FEDERHALTER B (SKU: 312C34-2)
  • Position 059 – DRUCKFEDER 13 (SKU: 232729-2)
  • Position 060 – SCHALTKREIS KOMPLETT (SKU: 141G39-7)
  • Position 062 – SPERRKNOPF (SKU: 413C73-6)
  • Position 063 – DRUCKFEDER 4 (SKU: 232444-8)
  • Position 064 – TORSIONSFEDER 10 (SKU: 232732-3)
  • Position 065 – SCHALTHEBEL (SKU: 413C72-8)
  • Position 066 – SCHALTEREINHEIT (SKU: 632T61-8)
  • Position 067 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 068 – SCHLOSSABDECKUNG (SKU: 413C77-8)
  • Position 069 – BATTERIEADAPTER-SCHLOSS (SKU: 413C76-0)
  • Position 070 – HEBELFEDER (SKU: 232731-5)
  • Position 071 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 072 – Klemmenkastensatz (Artikelnummer: 183U87-4)
  • Position 073 – CE001G SERIENNR.-ETIKETT (SKU: 8116C7-6)
  • Position 075 – DRUCKFEDER 5 (SKU: 232730-7)
  • Position 076 – TERMINALEINHEIT (SKU: 632T08-2)
  • Position 077 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
  • Position 078 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
  • Position 079 – TERMINALEINHEIT (SKU: 632T08-2)
  • Position 081 – DRUCKFEDER 5 (SKU: 232730-7)
  • Position 082 – BATTERIEADAPTER-SCHLOSS (SKU: 413C76-0)
  • Position 083 – HEBELFEDER (SKU: 232731-5)
  • Position 084 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 085 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 086 – Klemmenkastensatz (Artikelnummer: 183U87-4)
  • Position 087 – SCHLOSSABDECKUNG (SKU: 413C77-8)
  • Position 088 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 089 – Blechschraube Flansch 4x18 (Artikelnummer: 265620-9)
  • Position 090 – LED-SCHALTUNG (SKU: 620H50-3)
  • Position 091 – Blechschraube 5x20 (Artikelnummer: 266021-4)
  • Position 092 – FEDERHALTER A (SKU: 312C33-4)
  • Position 096 – HINTERER FUSS (SKU: 422823-0)
  • Position 099 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 101 – Blechschraube 5x35 (Artikelnummer: 266373-3)
  • Position 102 – FEDERHALTER D (SKU: 413C71-0)
  • Position 103 – DRUCKFEDER 12 (SKU: 232728-4)
  • Position 104 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
  • Position 105 – Rollenbaugruppe (SKU: 122B47-7)
  • Position 106 – DÄMPFER (SKU: 424788-2)
  • Position 107 – STANDHALTERUNG (SKU: 312C32-6)
  • Position 108 – Blechschraube 5x20 (Artikelnummer: 266021-4)
  • Position 109 – HINTERER FUSS (SKU: 422823-0)
  • Position 110 – UNTERER SCHUTZ (SKU: 347916-1)
  • Position 111 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
  • Position 112 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 113 – SCHWAMMBLATT (SKU: 422821-4)
  • Position 114 – MOTORGEHÄUSE (SKU: 413C70-2)
  • Position 115 – Blechschraube PT 2X6 (SKU: 266490-9)
  • Position 116 – STOPPER (SKU: 687B69-9)
  • Position 117 – CONTROLLER B (SKU: 620E26-2)
  • Position 118 – FÜHRUNGSEINHEIT (SKU: 632T58-7)
  • Position 119 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
  • Position 120 – STATOR (SKU: 629A92-2)
  • Position 121 – Prallplatte (Artikelnummer: 459144-7)
  • Position 122 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 123 – KUGELLAGER 6000DDW (SKU: 210059-1)
  • Position 125 – Sicherungsring R-42 (SKU: 962211-4)
  • Position 126 – Unterlegscheibe 28 (Artikelnummer: 253545-9)
  • Position 127 – Unterlegscheibe 12 (Artikelnummer: 267212-0)
  • Position 128 – KUGELLAGER 6301DDW (SKU: 211132-0)
  • Position 129 – GUMMIRING 38 (SKU: 262085-6)
  • Position 130 – Spiralkegelrad 15 (Artikelnummer: 227921-3)
  • Position 131 – SECHSKANTMUTTER M8-12 (SKU: 252178-7)
  • Position 132 – Blechschraube 5x20 (Artikelnummer: 266021-4)
  • Position 133 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 141G44-4)
  • Position 134 – HS-Schraube M6x25 mit WR (Artikelnummer: 922343-9)
  • Position 135 – O-RING 90 (Artikelnummer: 213806-9)
  • Position 136 – CONTROLLER (SKU: 620H49-8)
  • Position 137 – MOTORGEHÄUSE-ABDECKUNGSSATZ (SKU: 183U88-2)
  • Position 138 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 141 – MOTORGEHÄUSE-ABDECKUNGSSATZ (SKU: 183U88-2)
  • Position 142 – FEDERHALTER B (SKU: 312C34-2)
  • Position 143 – DRUCKFEDER 13 (SKU: 232729-2)
  • Position 146 – HS-Schraube M6x25 mit WR (Artikelnummer: 922343-9)
