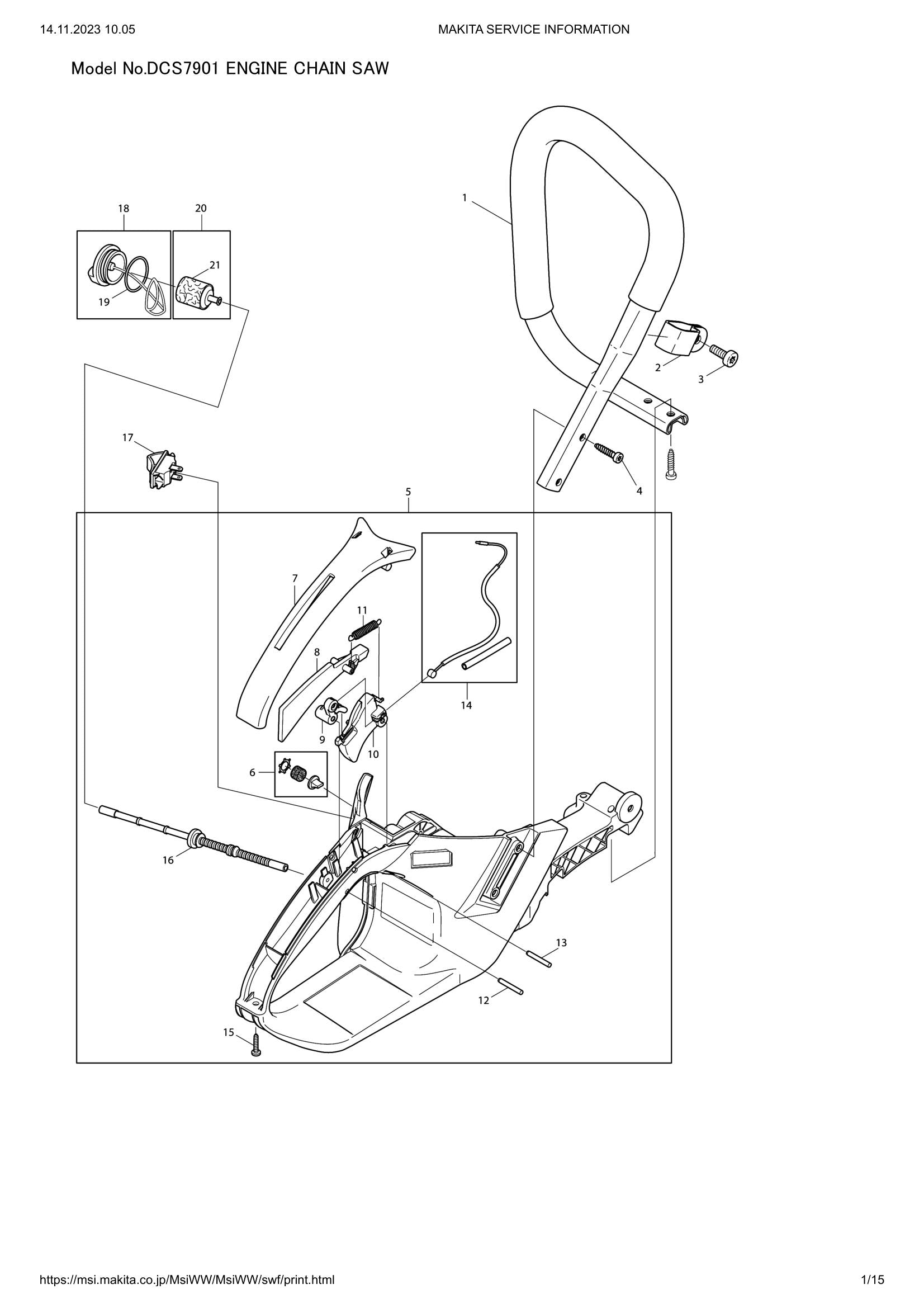

Explosionszeichnung – DCS7901

Makita
Ausverkauft

Preis:
Sonderpreis€0,00

Beschreibung

  • Position 002 – KLEMME (SKU: 038310060)
  • Position 005 – TANK KPL. (SKU: 038114600)
  • Position 007 – GRIFFPLATTE (SKU: 038114630)
  • Position 008 – Fanghebel (Artikelnummer: 038117020)
  • Position 009 – ROCKER (SKU: 038117030)
  • Position 010 – GASHEBEL (SKU: 038117010)
  • Position 011 – FEDER (SKU: 038117050)
  • Position 016 – KRAFTSTOFFLEITUNG (SKU: 038114050)
  • Position 017 – KURZSCHLUSSSCHALTER (SKU: 975001210)
  • Position 018 – TANKDECKELBAUGRUPPE (SKU: 010114050)
  • Position 019 – O-RING 28 (SKU: 963228030)
  • Position 021 – FILZ (SKU: 963601240)
  • Position 023 – Luftfilter komplett Filz (Artikelnummer: 038173100)
  • Position 024 – UNTEN (SKU: 038118630)
  • Position 025 – Gummiklappe (SKU: 038118110)
  • Position 026 – NIET (SKU: 938650062)
  • Position 027 – EINSTELLLEITUNG (SKU: 038118080)
  • Position 029 – CHOKE-FÜHRUNG (SKU: 038155020)
  • Position 030 – Gummibuchse (SKU: 965401020)
  • Position 035 – CLIP (SKU: 038111050)
  • Position 038 – VIERKANTMUTTER M4 (SKU: 921804004)
  • Position 039 – Halteklammer (Artikelnummer: 038155010)
  • Position 040 – EINSATZ FÜR SAUGSCHLAUCH (Artikelnummer: 038131030)
  • Position 041 – FLANSCH (SKU: 038171041)
  • Position 042 – SAUGSCHLAUCH (SKU: 038131010)
  • Position 045 – Anschlussmuffe (Artikelnummer: 038171010)
  • Position 046 – HAUBE KPL. (SKU: 038118690)
  • Position 047 – Anti-Eis-Platte (SKU: 038118140)
  • Position 050 – HALTER (SKU: 038171030)
  • Position 051 – STECKER (SKU: 038118100)
  • Position 052 – STAHLCLIP (SKU: 038118071)
  • Position 053 – SCHALLDÄMPFERBAUGRUPPE (SKU: 038174200)
  • Position 060 – KOLBEN KPL. 52MM (SKU: 038132000)
  • Position 067 – DICHTUNG (SKU: 965531121)
  • Position 070 – KUGELLAGER 6202 (SKU: 960102159)
  • Position 071 – KUGELLAGER 6203 (SKU: 960102179)
  • Position 073 – KURBELGEHÄUSE KUPPLUNGSSEITE (SKU: 038111640)
  • Position 074 – SPIKE BAR (SKU: 038250020)
  • Position 075 – KETTENFANG (SKU: 038111080)
  • Position 077 – TANKDECKELBAUGRUPPE (SKU: 010114050)
  • Position 078 – O-RING 28 (SKU: 963228030)
  • Position 080 – ÖLDICHTUNG (SKU: 962900061)
  • Position 081 – FEDER KPL. MIT KAPPE (SKU: 038114130)
  • Position 083 – FEDER KPL. MIT KAPPE (SKU: 038114130)
  • Position 090 – Federstift 6x24 (Artikelnummer: 934660250)
  • Position 093 – BOLZEN (SKU: 038232010)
  • Position 094 – Anlasserbaugruppe (Artikelnummer: 038160600)
  • Position 096 – Lüftergehäuse (SKU: 038112630)
  • Position 100 – Abstandshalter (Artikelnummer: 038162050)
  • Position 101 – KABELTROMMEL KPL. (SKU: 038162021)
  • Position 102 – Unterlegscheibe 5,5/18X1,6 (SKU: 924605510)
  • Position 104 – ETIKETT DCS7901 (SKU: 980114837)
  • Position 105 – LUFTKANAL (SKU: 038112020)
  • Position 108 – TÜLLE (SKU: 038143030)
  • Position 109 – ZÜNDKERZENSTECKER KPL. (SKU: 957604240)
  • Position 111 – TÜLLE (SKU: 965401011)
  • Position 115 – CLIP (SKU: 038111110)
  • Position 116 – SCHWUNGRAD KOMPL. (SKU: 038141000)
  • Position 121 – ÖLPUMPEN-REPARATURSATZ (SKU: 030245070)
  • Position 122 – WINKELNIPPEL (SKU: 001245140)
  • Position 123 – ÖLLEITUNG (SKU: 038245110)
  • Position 124 – PUMPENANTRIEB (SKU: 038245030)
  • Position 128 – Saugleitung Öl KPL. (Artikelnummer: 038245020)
  • Position 129 – GEWICHTSRING (SKU: 900005066)
  • Position 130 – BILDSCHIRM (SKU: 963601100)
  • Position 134 – KUPPLUNGSTROMMEL KPL. (SKU: 038223020)
  • Position 135 – NADELKÄFIG 10/16X12 (SKU: 962210024)
  • Position 136 – FELGENKETTENRAD 3/8" SD7-7 (SKU: 119224070)
  • Position 137 – DISC (SKU: 001224011)
  • Position 140 – HANDSCHUTZ KPL. (SKU: 038213220)
  • Position 141 – ETIKETT (SKU: 980114237)
  • Position 143 – BUCHSE (SKU: 038213160)
  • Position 146 – SCHRAUBE 5X20 (SKU: 908005206)
  • Position 148 – FEDER (SKU: 038213130)
  • Position 149 – FORMSCHWAMM (SKU: 038213200)
  • Position 150 – BREMSFEDER (SKU: 038213010)
  • Position 152 – PLATTE (SKU: 038213040)
  • Position 154 – FÜHRUNGSPLATTE (SKU: 038111030)
  • Position 156 – KETTENRADSCHUTZ KPL. (SKU: 038213600)
  • Position 157 – KETTENRADSCHUTZ BLAU (SKU: 038213635)
  • Position 158 – MAKITA LABEL (SKU: 980114784)
  • Position 159 – CHIP-FÜHRUNG (SKU: 038213190)
  • Position 160 – KETTENSPANNER KPL. (SKU: 957213020)
  • Position 161 – BUCHSE (SKU: 038213080)
  • Position 162 – Federscheibe (Artikelnummer: 038213210)
  • Position 164 – SPANNSCHRAUBE 12X9 (Artikelnummer: 038213120)
  • Position 165 – SPANNMUTTER (Artikelnummer: 038213090)
  • Position 166 – KETTENSPANNERLAGER (SKU: 038213070)
  • Position 168 – KETTENFÜHRUNG (SKU: 024213240)
  • Position 170 – SPIKE BAR RECHTS SET (SKU: 957250060)
  • Position 173 – VERGASER (SKU: 038153010)
  • Position 174 – Pumpenabdeckung (SKU: 038153030)
  • Position 175 – SCHRAUBE (SKU: 038153360)
  • Position 176 – Membranabdeckung (Artikelnummer: 038153040)
  • Position 177 – SCHRAUBE (SKU: 001153020)
  • Position 178 – Satz Membrane / Dichtungen (Artikelnummer: 038153060)
  • Position 179 – PUMPENMEMBRAN TEFLON (SKU: 038153070)
  • Position 180 – Verriegelungskugel (Artikelnummer: 038153210)
  • Position 181 – Leerlaufanschlagschraube (Artikelnummer: 038153220)
  • Position 182 – BILDSCHIRM (SKU: 028153180)
  • Position 183 – KIT DROSSELKLAPPENWELLE (SKU: 957153060)
  • Position 184 – KIT CHOKE-WELLE (SKU: 957153050)
  • Position 185 – STEUERTEILE (SKU: 957153070)
  • Position 186 – FEDER (SKU: 038153260)
  • Position 187 – LEERLAUF-EINSTELLSCHRAUBE (SKU: 038153230)
  • Position 188 – HAUPTANPASSSCHRAUBE (SKU: 038153240)
  • Position 189 – GUMMIRING (SKU: 038153270)
