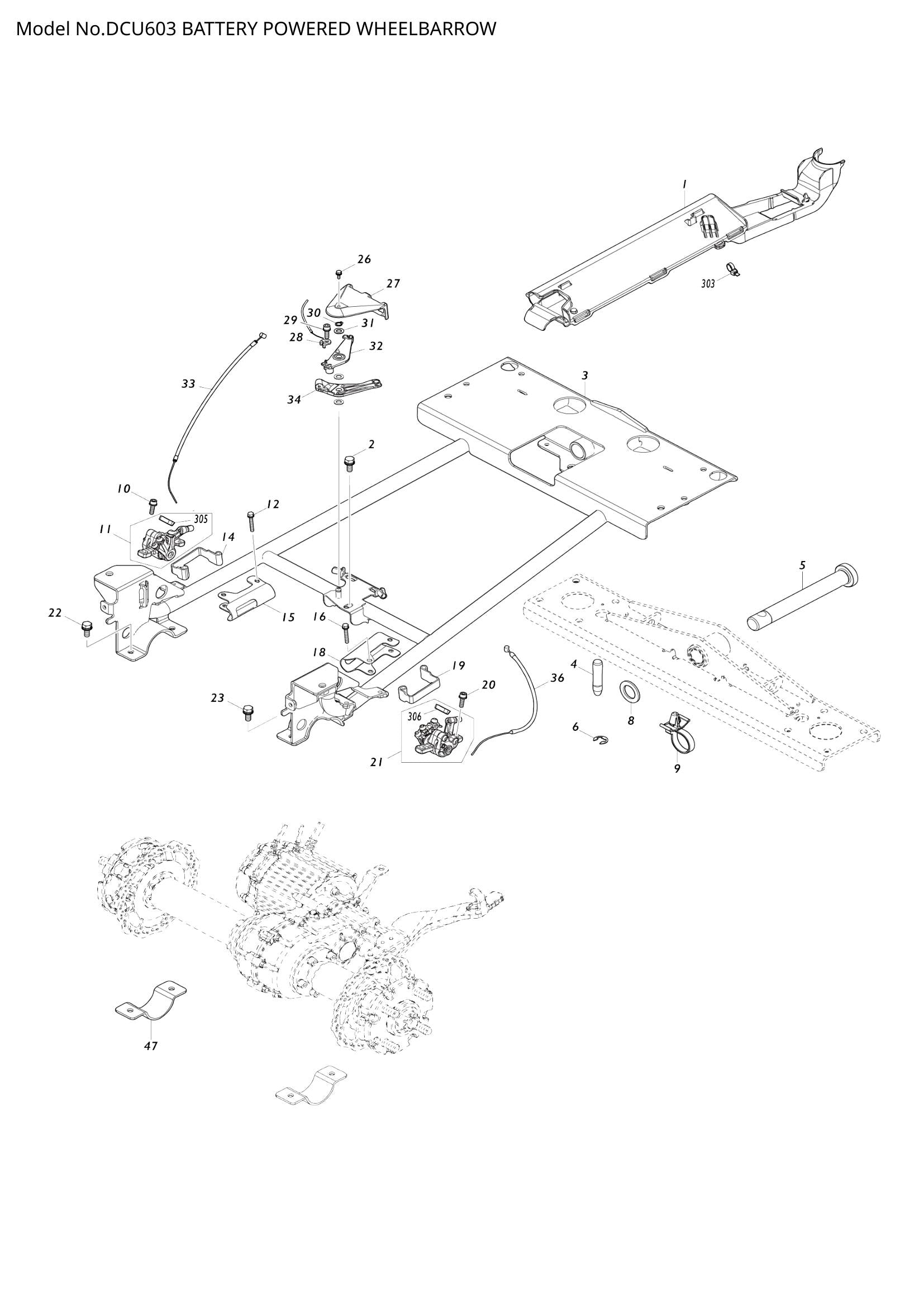

Explosionszeichnung – DCU603

Name: Explosionszeichnung – DCU603
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – Kabelabdeckung (SKU: 412561-2)
Position 002 – Sechskantschraube M8x20 mit WR (Artikelnummer: 265B11-6)
Position 003 – HAUPTRAHMEN KOMPLETT (SKU: 141P49-8)
Position 004 – PIN 14 (SKU: 256940-2)
Position 005 – BASISWELLE 25 (SKU: 327472-7)
Position 006 – ANSCHLAGRING E-12 (SKU: 961062-2)
Position 008 – GUMMISCHEIBE 25 (SKU: 261163-9)
Position 009 – BAND (SKU: 687F01-7)
Position 010 – HEX. SHB M6X22 MIT GM (SKU: 265D23-1)
Position 011 – BREMSSATTEL R ASS'Y (SKU: 136868-9)
Position 012 – SECHSKANTSCHRAUBE M5X35 MIT WR (SKU: 265C76-4)
Position 014 – SCHABER (SKU: 347993-3)
Position 015 – KLEMME R (SKU: 347995-9)
Position 016 – Sechskantschraube M5x35 mit WR (Artikelnummer: 265C76-4)
Position 018 – KLEMME L (SKU: 347994-1)
Position 019 – SCHABER (SKU: 347993-3)
Position 020 – HEX. SHB M6X22 MIT GM (SKU: 265D23-1)
Position 021 – BREMSSATTEL-BAUGRUPPE (SKU: 136869-7)
Position 022 – Sechskantschraube M8x20 mit WR (Artikelnummer: 265B11-6)
Position 023 – Sechskantschraube M8x20 mit WR (Artikelnummer: 265B11-6)
Position 024 – DRUCKFEDER 19 (SKU: 232737-3)
Position 025 – NEUTRALHEBELVERRIEGELUNG (SKU: 413D27-9)
Position 026 – Sechskantschraube M4x12 mit WG (Artikelnummer: 265C46-3)
Position 027 – BREMSAUSGLEICHSABDECKUNG (SKU: 413D28-7)
Position 028 – KABELKLEMME (SKU: 347629-4)
Position 029 – HS-Schraube M6x20 mit WR (Artikelnummer: 265B14-0)
Position 030 – Sicherungsring (außen) S-8 (SKU: 961004-6)
Position 031 – Unterlegscheibe 8 (Artikelnummer: 253165-9)
Position 032 – BREMSAUSGLEICHSVERSTELLER R (SKU: 319906-4)
Position 033 – BREMSKABEL 370 (SKU: 140P25-9)
Position 034 – BREMSAUSGLEICHSVERSTELLER L (SKU: 319905-6)
Position 036 – BREMSKABEL 370 (SKU: 140P25-9)
Position 038 – STANGE 4.5 (SKU: 256A03-0)
Position 039 – ANSCHLAGRING E-3 (SKU: 961017-7)
Position 040 – SECHSKANT-HUTMUTTER M14 (Artikelnummer: 252289-8)
Position 041 – Federscheibe 14 (Artikelnummer: 253475-4)
Position 042 – REIFEN 330 R MONTAGE (SKU: 141G99-9)
Position 044 – REIFEN 330 L MONTAGE (SKU: 141H00-0)
Position 045 – Federscheibe 14 (SKU: 253475-4)
Position 046 – SECHSKANT-HUTMUTTER M14 (Artikelnummer: 252289-8)
Position 047 – KLEMME 57 (SKU: 347621-0)
Position 048 – Sechskantschraube mit Flansch M6x16 (Artikelnummer: 265C39-0)
Position 049 – RAD 150 (SKU: 347950-1)
Position 050 – REIFEN 330 (SKU: 422857-3)
Position 051 – ROHR 330 (SKU: 162B39-4)
Position 052 – RAD 150 (SKU: 347949-6)
Position 053 – Unterlegscheibe 6 (Artikelnummer: 253551-4)
Position 054 – SECHSKANTMUTTER M6-10 (SKU: 252308-0)
Position 058 – MOTORBAUGRUPPE (SKU: 122E51-4)
Position 059 – DIFFERENTIALHALTERUNG (SKU: 347698-5)
Position 060 – NEUTRALHEBEL (SKU: 347A16-3)
Position 061 – Halter für Leerlaufhebel (Artikelnummer: 347697-7)
Position 062 – TORSIONSFEDER 14 (SKU: 232616-5)
Position 063 – NEUTRAL-SCHALTHEBEL (SKU: 413D41-5)
Position 064 – Unterlegscheibe 8 (Artikelnummer: 253430-6)
Position 065 – SECHSKANTSCHRAUBE M6 (SKU: 265465-5)
Position 066 – Splint 3-35 (SKU: NP00000001)
Position 067 – SECHSKANTMUTTER M20 (SKU: NP00000002)
Position 068 – Federscheibe 22 (SKU: NP00000003)
Position 069 – NABE (SKU: 313304-4)
Position 070 – BREMSSCHEIBE (SKU: 347208-8)
Position 071 – PLATTE KOMPLETT (SKU: 141P62-6)
Position 072 – HSB-Kopfschraube M5x12 (Artikelnummer: 265C87-9)
Position 073 – HÜLSE 25 (SKU: 327626-6)
Position 074 – SCHLÜSSEL 6 (SKU: NP00000004)
Position 075 – DIFFERENTIALGETRIEBE (SKU: 122D22-5)
Position 077 – DREHVERSCHLUSS R BAUGRUPPE (SKU: 122C29-5)
Position 078 – Verriegelungshebel (SKU: 413D33-4)
Position 079 – Schnapphalterung (Artikelnummer: 327938-7)
Position 080 – PIN 3 (Artikelnummer: 268181-8)
Position 081 – LIFTER GUIDE R (SKU: 413D32-6)
Position 082 – DRUCKFEDER 10 (SKU: 232617-3)
Position 083 – Unterlegscheibe 10 (Artikelnummer: 253173-0)
Position 084 – ANSCHLAGRING E-7 (SKU: 961013-5)
Position 085 – PIN 10 (SKU: 256A04-8)
Position 086 – Sechskantschraube M4x12 mit WG (Artikelnummer: 265C46-3)
Position 087 – DREHSCHLOSS L BAUGRUPPE (SKU: 122C28-7)
Position 088 – Verriegelungshebel (SKU: 413D33-4)
Position 089 – Schnapphalterung (Artikelnummer: 327938-7)
Position 090 – PIN 3 (Artikelnummer: 268181-8)
Position 091 – LIFTER GUIDE L (SKU: 413D31-8)
Position 092 – DRUCKFEDER 10 (SKU: 232617-3)
Position 093 – Unterlegscheibe 10 (Artikelnummer: 253173-0)
Position 094 – ANSCHLAGRING E-7 (SKU: 961013-5)
Position 095 – PIN 10 (SKU: 256A04-8)
Position 096 – Sechskantschraube M4x12 mit WG (Artikelnummer: 265C46-3)
Position 097 – HINTERE BASIS (SKU: 162712-4)
Position 098 – Sechskantschraube M10x20 mit WG (Artikelnummer: 265B13-2)
Position 106 – SECHSKANTSCHRAUBE M12X40 (SKU: 265B10-8)
Position 107 – Unterlegscheibe 13 (Artikelnummer: 253460-7)
Position 112 – ACHSE 20 (SKU: 327646-0)
Position 113 – Unterlegscheibe 13 (Artikelnummer: 253460-7)
Position 114 – SECHSKANTSCHRAUBE M12X40 (SKU: 265B10-8)
Position 115 – SECHSKANTHÜLSE 20 BAUGRUPPE (SKU: 136835-4)
Position 117 – REIFEN 210 MONTAGE (SKU: 141H01-8)
Position 118 – RING 20 (SKU: 257498-4)
Position 121 – SECHSKANTHÜLSE 20 BAUGRUPPE (SKU: 136835-4)
Position 122 – CASTER 210-BAUGRUPPE (SKU: 127457-1)
Position 123 – Sechskantschraube mit Flansch M6x16 (Artikelnummer: 265C39-0)
Position 124 – RAD 150 (SKU: 347950-1)
Position 125 – REIFEN 330 (SKU: 422857-3)
Position 126 – ROHR 330 (SKU: 162B39-4)
Position 128 – RAD 150 (SKU: 347949-6)
Position 129 – Unterlegscheibe 6 (Artikelnummer: 253551-4)
Position 130 – SECHSKANTMUTTER M6-10 (SKU: 252308-0)
Position 131 – SECHSKANTSCHRAUBE M8X20 (SKU: 265C40-5)
Position 132 – Unterlegscheibe 8 (Artikelnummer: 253552-2)
Position 133 – RAD 100 (SKU: 347952-7)
Position 134 – REIFEN 210 (SKU: 422860-4)
Position 136 – ROHR 210 (SKU: 162B40-9)
Position 137 – RAD 100 (SKU: 347951-9)
Position 138 – Unterlegscheibe 8 (Artikelnummer: 253552-2)
Position 139 – SECHSKANTMUTTER M8-13 (SKU: 252309-8)
Position 145 – Schaltkastensatz (Artikelnummer: 183X90-3)
Position 146 – SCHALTKREIS KOMPLETT (SKU: 140P26-7)
Position 147 – ROHRSCHELLE 28 (Artikelnummer: 346249-1)
Position 148 – HS-Schraube M5x16 mit WR (Artikelnummer: 265A97-4)
Position 149 – TORSIONSFEDER 11 (SKU: 232738-1)
Position 150 – SCHALTHEBEL (SKU: 412206-2)
Position 151 – HEBELABDECKUNG (SKU: 422554-1)
Position 152 – SCHALTER C3JW-6B-PA6N (SKU: 651395-0)
Position 153 – LED-SCHALTUNG (SKU: 620C26-0)
Position 154 – NETZKABELEINHEIT (SKU: 699178-0)
Position 155 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 156 – Summerschalterbaugruppe (SKU: 122C26-1)
Position 161 – SCHALTERABDECKUNG (SKU: 422555-9)
Position 162 – Schaltkastensatz (Artikelnummer: 183X90-3)
Position 163 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 164 – Innensechskantschraube M5X25 (SKU: 265C98-4)
Position 165 – KLEMME 22 (SKU: 312C48-1)
Position 166 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 167 – EINSTELLMUTTER (SKU: 312C44-9)
Position 168 – EINSTELLSCHRAUBE (SKU: 312C43-1)
Position 169 – SCHALTERHALTER (SKU: 413D25-3)
Position 170 – SCHALTEREINHEIT (SKU: 632T13-9)
Position 173 – BREMSHEBELBAUGRUPPE (SKU: 127458-9)
Position 182 – BREMSKABEL 1590 (SKU: 140P23-3)
Position 187 – GRIFF R KOMPLETT (SKU: 140T47-3)
Position 188 – Griffverriegelungsknopf (SKU: 141H20-4)
Position 193 – GRIFF L KOMPLETT (SKU: 140P15-2)
Position 197 – Griffverriegelungsknopf (SKU: 141H20-4)
Position 199 – GRIFFBASIS KOMPLETT (SKU: 141N97-5)
Position 200 – GRIFFBASISABDECKUNG (SKU: 412562-0)
Position 201 – Sechskantschraube M8x20 mit WR (Artikelnummer: 265B11-6)
Position 202 – HS-Schraube M5x14 mit WR (Artikelnummer: 265A96-6)
Position 204 – GUMMIRING 6 (SKU: 262206-0)
Position 205 – STANGE 6 (SKU: 256942-8)
Position 207 – BATTERIEABDECKUNG KOMPLETT (SKU: 141K01-6)
Position 208 – BATTERIEABDECKUNGSHAKEN (SKU: 412195-1)
Position 209 – DRUCKFEDER 7 (SKU: 231240-1)
Position 210 – HAKENHALTERUNG (SKU: 412533-7)
Position 211 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 212 – Klemmengehäusesatz (Artikelnummer: 183V34-1)
Position 213 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 214 – TERMINAL (SKU: 644809-6)
Position 215 – Sicherungsring (außen) S-8 (SKU: 961004-6)
Position 216 – Innensechskantschraube M6x12 (Artikelnummer: 265C85-3)
Position 217 – Innensechskantschraube M6X22 (SKU: 265C86-1)
Position 218 – Innensechskantschraube M6X22 (SKU: 265C86-1)
Position 219 – DISTANZSTÜCK 6 (Artikelnummer: 347A43-0)
Position 221 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 222 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 224 – SCHALTHEBEL (SKU: 412196-9)
Position 225 – O-RING 14 (SKU: 213A15-6)
Position 226 – OBERE ABDECKUNG KOMPLETT (SKU: 141L75-3)
Position 227 – Anzeigeschaltung (SKU: 620C24-4)
Position 228 – Blechschraube 3x6 (Artikelnummer: 265C42-1)
Position 229 – ANSCHLAGRING E-12 (SKU: 961062-2)
Position 230 – SCHALTER 1703.4703 (SKU: 651444-3)
Position 231 – FÜHRUNGSEINHEIT (SKU: 638A27-2)
Position 232 – SCHALTERHALTER (SKU: 451343-7)
Position 233 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 234 – MITTELGEHÄUSE (SKU: 412188-8)
Position 235 – DCU603 TYPENSCHILD (SKU: 8118K4-0)
Position 236 – O-RING 14 (SKU: 213A15-6)
Position 237 – KEILVERBINDUNG (SKU: 413D29-5)
Position 238 – SCHALTER (SKU: 650622-2)
Position 239 – SCHALTERHALTER (SKU: 451343-7)
Position 240 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 241 – CONTROLLER (SKU: 620G67-0)
Position 242 – SUMMERSCHALTUNG (SKU: 620C25-2)
Position 243 – Summerabdeckung (SKU: 413D35-0)
Position 244 – TÜLLE (SKU: 422840-0)
Position 245 – INNENGEHÄUSE (SKU: 412194-3)
Position 246 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 253 – TÜLLE (SKU: 682114-3)
Position 254 – TÜLLE (SKU: 682114-3)
Position 255 – CONTROLLER (SKU: 620D13-5)
Position 256 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 257 – Zugentlastung (Artikelnummer: 687051-6)
Position 258 – Zugentlastung (Artikelnummer: 687124-5)
Position 259 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 260 – VORDERE ABDECKUNG (SKU: 412190-1)
Position 261 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 264 – NETZKABELEINHEIT (SKU: 699180-3)
Position 265 – NETZKABELEINHEIT (SKU: 699181-1)
Position 266 – Sechskantschraube M6x16 mit WR (Artikelnummer: 265B16-6)
Position 267 – Sechskantschraube M5x16 mit WR (Artikelnummer: 265B17-4)
Position 268 – LIGHT STAY R (SKU: 347622-8)
Position 269 – LEICHTKOFFER (Artikelnummer: 319594-7)
Position 270 – O-RING 53 (SKU: 213656-2)
Position 271 – REFLEKTOR (SKU: 457636-0)
Position 272 – LINSE (SKU: 457634-4)
Position 273 – O-RING 50 (SKU: 213604-1)
Position 274 – ABDECKUNG (SKU: 457635-2)
Position 275 – Zugentlastung (Artikelnummer: 687124-5)
Position 276 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 277 – Zugentlastung (Artikelnummer: 687124-5)
Position 278 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 279 – LED-SCHALTUNG (SKU: 620685-2)
Position 280 – VERPACKUNG (SKU: 422151-3)
Position 281 – Lichtgehäuseabdeckung (SKU: 319595-5)
Position 282 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 283 – Sechskantschraube M6x16 mit WR (Artikelnummer: 265B16-6)
Position 284 – Sechskantschraube M5x16 mit WR (Artikelnummer: 265B17-4)
Position 285 – LIGHT STAY L (Artikelnummer: 347623-6)
Position 286 – LEICHTKASTEN (SKU: 319594-7)
Position 287 – LINSE (SKU: 457634-4)
Position 288 – REFLEKTOR (SKU: 457636-0)
Position 289 – O-RING 53 (SKU: 213656-2)
Position 290 – O-RING 50 (SKU: 213604-1)
Position 291 – ABDECKUNG (SKU: 457635-2)
Position 292 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 293 – Zugentlastung (Artikelnummer: 687124-5)
Position 294 – LED-SCHALTUNG (SKU: 620685-2)
Position 295 – VERPACKUNG (SKU: 422166-0)
Position 296 – Lichtgehäuseabdeckung (SKU: 319595-5)
Position 297 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 298 – EBENE GEHÄUSE (SKU: 413D37-6)
Position 299 – FÜLLSTANDSANZEIGE (SKU: 242101-0)
Position 300 – NIVEAUABDECKUNG (SKU: 413D36-8)
Position 301 – Füllstandsanzeiger (Artikelnummer: 413D38-4)
Position 302 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 303 – BAND (SKU: 687F00-9)
Position 304 – SCHLÜSSEL (SKU: 413D30-0)
Position 305 – Bremsbelaghalter (Artikelnummer: 422961-8)
Position 306 – Bremsbelaghalter (Artikelnummer: 422961-8)
Position 311 – OBERER RAHMEN (SKU: 162717-4)
Position 314 – Sechskantschraube M6x16 mit WR (Artikelnummer: 265B16-6)
Position 315 – HALTER (SKU: 347628-6)
Position 316 – STANGE 5 (SKU: 327470-1)
Position 317 – Unterlegscheibe 5 (Artikelnummer: 941102-2)
Position 318 – KNOPF (SKU: 412197-7)
Position 319 – Sechskantschraube M8x40 (Artikelnummer: 921461-0)
Position 320 – DUMP LOCK ASSEMBLY (SKU: 122C30-0)
Position 321 – ARM (SKU: 347626-0)
Position 322 – Sicherungsring (außen) S-8 (SKU: 961004-6)
Position 323 – PIN 8 (SKU: 256943-6)
Position 324 – PIN 5 (SKU: 256196-7)
Position 325 – Sechskantschraube M6x16 mit WR (Artikelnummer: 265B16-6)
Position 327 – BASIS (SKU: 347627-8)
Position 328 – Zugfeder 11 (Artikelnummer: 232618-1)
Position 329 – Kissengummi (Artikelnummer: 422556-7)
Position 332 – GASFEDER 240 (SKU: 162816-2)
Position 333 – Unterlegscheibe 10 (Artikelnummer: 941252-3)
Position 334 – ANSCHLAGRING E-8 (SKU: 961014-3)
Position 336 – SECHSKANTSCHRAUBE M10X25 (SKU: 265508-3)
Position 337 – Kippboden komplett (Artikelnummer: 141N98-3)
Position 338 – Sicherungsring S-22 (SKU: 961102-6)
Position 339 – WELLE 22 (SKU: 327474-3)
Position 340 – HÜLSE 22 (SKU: 327480-8)
Position 342 – Flachkopfschraube mit Vierkanthals M8 (Artikelnummer: 265B12-4)
Position 343 – GUMMISCHEIBE 20 (SKU: 261164-7)
Position 344 – KIPPSCHAUFEL 200 (Artikelnummer: 412198-5)
Position 349 – EIMERBODEN R (SKU: 347624-4)
Position 350 – Sechskantschraube M8x20 mit WR (Artikelnummer: 265B11-6)
Position 351 – EIMERBODEN L (SKU: 347625-2)
Position 352 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
Position 353 – Federscheibe 8 (Artikelnummer: 942201-3)
Position 354 – SECHSKANT-HUTMUTTER M8 (Artikelnummer: 252278-3)
Position 356 – Schaufelschutz komplett (Artikelnummer: 141N86-0)
Position 357 – Unterlegscheibe 8 (Artikelnummer: 941201-0)

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern weder Kreditkartendaten noch haben wir Zugriff auf Ihre Kreditkarteninformationen.

Land

Provinz

PLZ

Wiederhersstellung des Passwortes

Mein Konto erstellen

Explosionszeichnung – DCU603

Beschreibung

Zahlung & Sicherheit

Das Verschiffen schätzen

Customer Reviews

Das könnte Ihnen auch gefallen

Zuletzt angesehen

Explosionszeichnung – DCU603

Beschreibung

Zahlung &amp; Sicherheit

Das Verschiffen schätzen

Customer Reviews

Zahlung & Sicherheit
