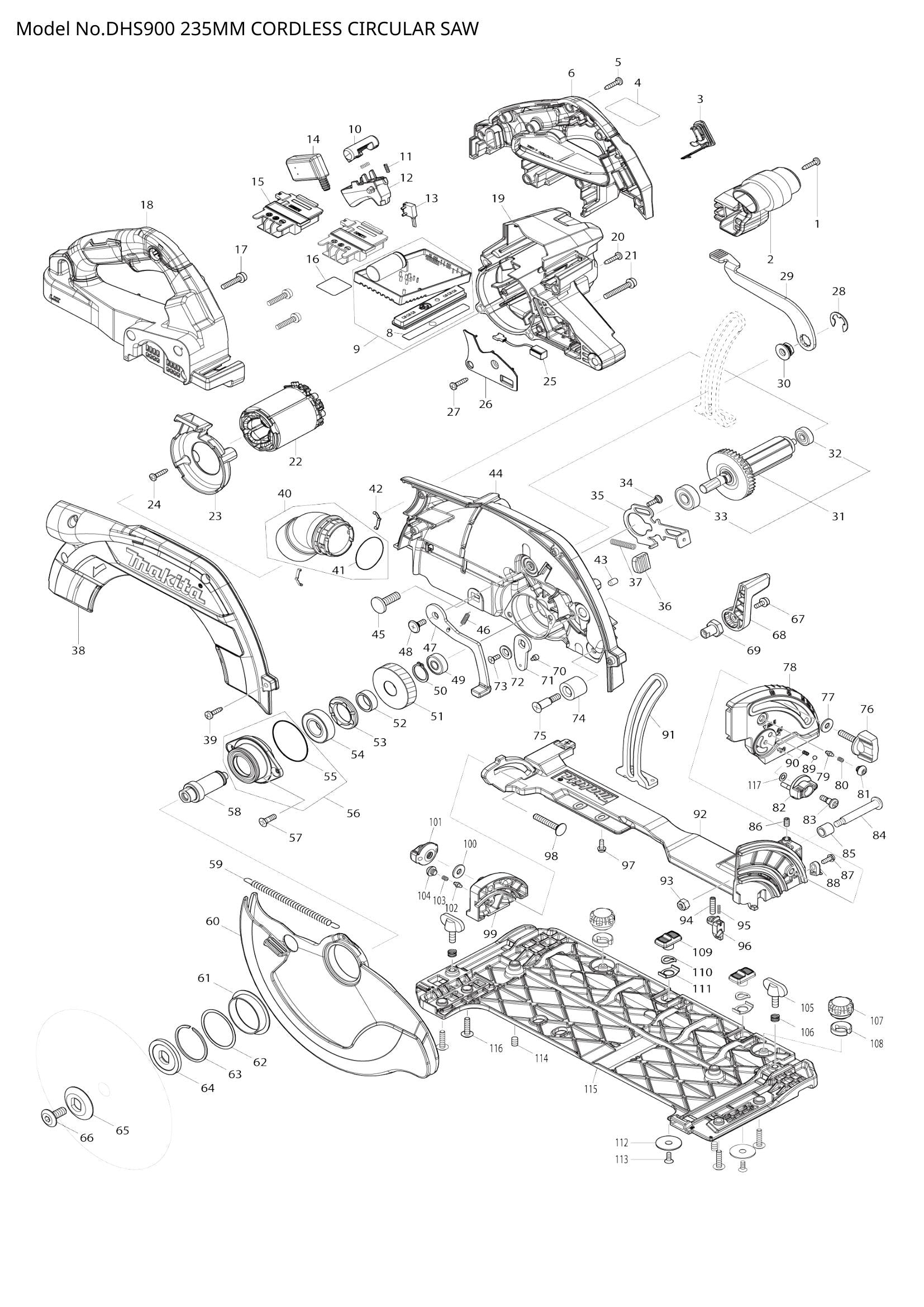

DHS900 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DHS900 exploded view

Explosionszeichnung – DHS900

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 002 – VORDERGRIFF (SKU: 459828-7)
  • Position 003 – KAPPE KOMPLETT (SKU: 140F99-0)
  • Position 004 – DHS900 TYPENSCHILD (SKU: 856L73-1)
  • Position 005 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 006 – DRÜCKERSET (SKU: 183N39-3)
  • Position 008 – ANZEIGEETIKETT (SKU: 813T74-0)
  • Position 010 – SPERRKNOPF (SKU: 419704-7)
  • Position 011 – DRUCKFEDER 4 (SKU: 231433-0)
  • Position 012 – SCHALTHEBEL (SKU: 459829-5)
  • Position 013 – SCHALTEREINHEIT (SKU: 632M92-5)
  • Position 014 – SCHALTER C3XA-1PSPM (SKU: 651083-9)
  • Position 015 – TERMINAL (SKU: 643874-2)
  • Position 016 – DHS900 SERIENNR.-ETIKETT (SKU: 856L79-9)
  • Position 017 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
  • Position 018 – DRÜCKERSET (SKU: 183N39-3)
  • Position 019 – MOTORGEHÄUSE (SKU: 459823-7)
  • Position 020 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 021 – Flachkopfschraube M5x35 (Artikelnummer: 911258-5)
  • Position 023 – LEITERPLATTE (SKU: 459826-1)
  • Position 024 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 025 – LED-SCHALTUNG (SKU: 620936-3)
  • Position 026 – Lichtabdeckung (SKU: 459827-9)
  • Position 027 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 028 – BOGENSTOPPRING E-12 (SKU: 257953-6)
  • Position 029 – HEBEL 132 (SKU: 271453-2)
  • Position 030 – Sechskantmutter mit Bund M8 (Artikelnummer: 252262-8)
  • Position 031 – ROTORBAUGRUPPE (SKU: 519602-6)
  • Position 032 – KUGELLAGER 626DDW (SKU: 210022-4)
  • Position 033 – KUGELLAGER 6000DDW (SKU: 210059-1)
  • Position 034 – + Linsenkopfschraube M4x14 (Artikelnummer: 251529-1)
  • Position 035 – WELLENSPERRE (SKU: 347575-1)
  • Position 036 – KAPPE (SKU: 286039-9)
  • Position 037 – DRUCKFEDER 6 (SKU: 233084-5)
  • Position 038 – Klingengehäuseabdeckung (SKU: 319860-2)
  • Position 039 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 040 – Staubdüsenbaugruppe (SKU: 136173-4)
  • Position 041 – O-RING 30 (SKU: 213444-7)
  • Position 045 – Flachkopf-Vierkantschraube M (SKU: 266396-1)
  • Position 046 – Zugfeder 4 (Artikelnummer: 232563-0)
  • Position 047 – HEBEL ÖFFNEN (SKU: 162686-9)
  • Position 048 – + Linsenkopfschraube M5x14 (Artikelnummer: 265A60-7)
  • Position 049 – KUGELLAGER 608ZZ (SKU: 210029-0)
  • Position 050 – Sicherungsring S-17 (SKU: 961057-5)
  • Position 051 – SCHRÄGZAHNRAD ​​46 (SKU: 226934-1)
  • Position 052 – RING 17 (SKU: 257451-0)
  • Position 053 – LAGERHALTER 23-36 (SKU: 285809-3)
  • Position 054 – KUGELLAGER 6003DDW (SKU: 210301-0)
  • Position 055 – O-RING 46 (SKU: 213623-7)
  • Position 056 – Lagergehäusebaugruppe (Artikelnummer: 136192-0)
  • Position 058 – SPINDEL (SKU: 327192-3)
  • Position 059 – Zugfeder 6 (Artikelnummer: 232562-2)
  • Position 060 – SICHERHEITSABDECKUNG (SKU: 319861-0)
  • Position 061 – DISTANZSTÜCK (Artikelnummer: 459830-0)
  • Position 062 – Unterlegscheibe 40 (Artikelnummer: 267337-0)
  • Position 063 – Sicherungsring (ext.) WR-40 (SKU: 257452-8)
  • Position 064 – INNENFLANSCH 40 (SKU: 224360-8)
  • Position 065 – ÄUSSERER FLANSCH 38 (SKU: 224600-4)
  • Position 066 – Innensechskantschraube M8 (Artikelnummer: 265A59-2)
  • Position 067 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
  • Position 068 – HEBEL 55 (SKU: 271451-6)
  • Position 069 – SECHSKANTMUTTER M4-16 (SKU: 252275-9)
  • Position 070 – Innensechskantschraube M3x4 (Artikelnummer: 265A82-7)
  • Position 071 – OFFENE PLATTE (SKU: 347576-9)
  • Position 072 – UNTERLEGSCHEIBE 6 (SKU: 347577-7)
  • Position 073 – + SENKKOPFSCHRAUBE (Artikelnummer: 265135-6)
  • Position 074 – Gummimanschette 8 (Artikelnummer: 262185-2)
  • Position 075 – + SENKKOPFSCHRAUBE (Artikelnummer: 251572-0)
  • Position 076 – Rändelschraube M6X26 (SKU: 265776-8)
  • Position 077 – Unterlegscheibe 6 (Artikelnummer: 253111-2)
  • Position 078 – VORDERE WINKELPLATTE (SKU: 319865-2)
  • Position 079 – Schulterstift 3-5 (SKU: 263041-9)
  • Position 080 – DRUCKFEDER 3,5 (SKU: 231234-6)
  • Position 081 – HS-Rundkopfschraube M6X4 (SKU: 266559-9)
  • Position 082 – DIAL 27 (SKU: 450704-8)
  • Position 083 – + Linsenkopfschraube M5 (Artikelnummer: 251370-2)
  • Position 084 – + Linsenkopfschraube M6 (Artikelnummer: 251528-3)
  • Position 085 – HÜLSE 8 (SKU: 257580-9)
  • Position 086 – HSS-Stellschraube (Schneidkopf) M5 x 8 (Artikelnummer: 266229-0)
  • Position 087 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
  • Position 088 – POSITIONSPLATTE (SKU: 419632-6)
  • Position 089 – STAHLKUGEL 4 (SKU: 216008-6)
  • Position 090 – DRUCKFEDER 4 (SKU: 233314-4)
  • Position 091 – TIEFENFÜHRER (SKU: 347574-3)
  • Position 092 – RAHMEN KOMPLETT (SKU: 140P89-3)
  • Position 093 – SECHSKANTMUTTER M6-10 (SKU: 252014-7)
  • Position 094 – HSS-Stellschraube (flache Spitze) M5X (SKU: 265A83-5)
  • Position 095 – DRUCKFEDER 2 (SKU: 233025-1)
  • Position 096 – SLIDER (SKU: 412210-1)
  • Position 097 – Flachkopfschraube M4x12 mit (Artikelnummer: 265A84-3)
  • Position 098 – RECHTE VIERKANTSCHRAUBE M6X35 (SKU: 266332-7)
  • Position 099 – HINTERE WINKELPLATTE (SKU: 319866-0)
  • Position 100 – Unterlegscheibe 6 (Artikelnummer: 253111-2)
  • Position 101 – Flügelmutter M6 (Artikelnummer: 252270-9)
  • Position 102 – SCHULTERSTIFT 3-5 (SKU: 263041-9)
  • Position 103 – DRUCKFEDER 3,5 (SKU: 231234-6)
  • Position 104 – HS-Rundkopfschraube M6X4 (SKU: 266559-9)
  • Position 105 – Rändelschraube M6X14 (SKU: 265701-9)
  • Position 106 – DRUCKFEDER 8 (SKU: 233376-2)
  • Position 108 – HALTER (SKU: 419627-9)
  • Position 109 – Schiebehebel (Artikelnummer: 458092-7)
  • Position 110 – Wellenscheibe 10 (SKU: 253932-2)
  • Position 111 – PLATTE (SKU: 345977-5)
  • Position 112 – Sicherungsscheibe (SKU: 345748-0)
  • Position 113 – Senkkopfschraube M4 (Artikelnummer: 912112-6)
  • Position 114 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266225-8)
  • Position 115 – BASIS (SKU: 319862-8)
  • Position 116 – +Flachrundkopfschraube M5X20 (SKU: 265181-9)
  • Position 117 – Unterlegscheibe 5 (Artikelnummer: 253811-4)
  • Position 118 – CONTROLLER BS (SKU: 620L68-8)
  • Position 119 – Flachkopfschraube M2x6 S (Artikelnummer: 652119-7)
