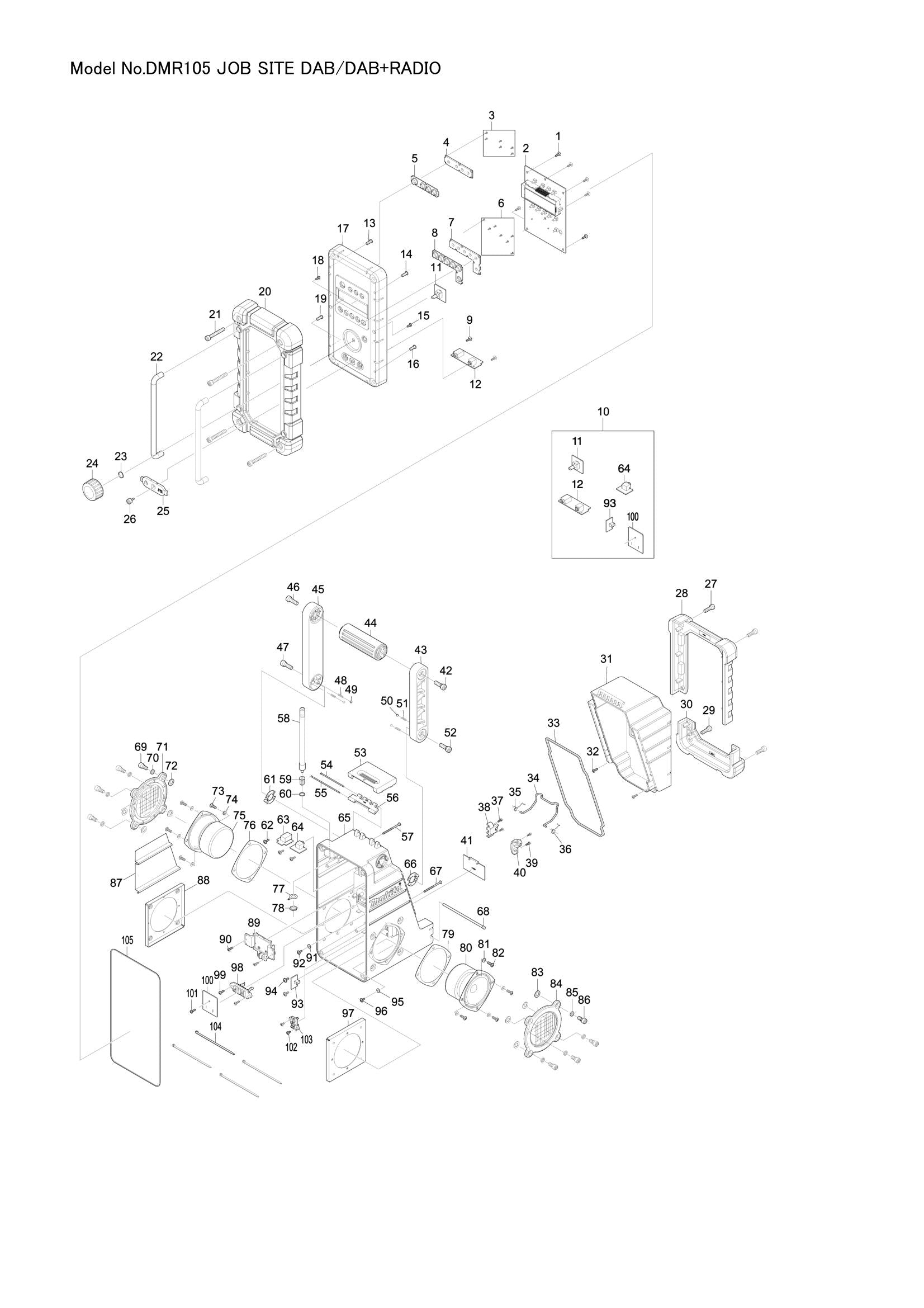

Name: Explosionszeichnung – DMR105
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 003 – SCHRAUBE 1,7 (SKU: SE09090011)
Position 004 – POWER-TASTENHALTER (SKU: SE020PC020)
Position 005 – EIN-/AUS-TASTE (SKU: SE00000274)
Position 006 – SCHRAUBE 1,7 (SKU: SE09090011)
Position 007 – Halter für voreingestellte Tasten (Artikelnummer: SE020PC030)
Position 008 – PRESET-TASTE (SKU: SE00000275)
Position 009 – SCHRAUBE 3X10 (SKU: SE00000193)
Position 010 – PCB-P ALL ASS'Y (SKU: SE00000276)
Position 011 – PCB-P ENCODER ASS'Y (SKU: SE00000277)
Position 012 – PCB-P DC JACK ASS'Y (SKU: SE00000278)
Position 013 – SCHRAUBE M4X16 (SKU: SE09064161)
Position 014 – SCHRAUBE M4X16 (SKU: SE09064161)
Position 015 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 016 – SCHRAUBE M4X16 (SKU: SE09064161)
Position 018 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 019 – SCHRAUBE M4X16 (SKU: SE09064161)
Position 020 – VORDERE STOSSFÄNGER (SKU: SE00000159)
Position 021 – SCHRAUBE PTHE6X47(CR) (SKU: SE00000160)
Position 022 – VORDERE LEISTE (SKU: SE0338PC5Z)
Position 023 – Drehknopfring (SKU: SE21B1110A)
Position 024 – DREHKNOPF (SKU: SE00000161)
Position 025 – Buchsenabdeckung (SKU: SE0335PC5Z)
Position 026 – SECHSKANTSCHRAUBE M3X10 (SKU: SE09173106)
Position 027 – SECHSKANTSCHRAUBE M6X16 (SKU: SE09176166)
Position 028 – BATTERIEABDECKUNGSSTOSSFÄNGER (SKU: SE00000162)
Position 029 – SECHSKANTSCHRAUBE M6X16 (SKU: SE09176166)
Position 030 – HECKSTOßSTANGE (SKU: SE00000165)
Position 031 – BATTERIEABDECKUNG (SKU: SE00000166)
Position 032 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 033 – VERPACKUNG (SKU: SE00000168)
Position 034 – Stützstange (SKU: SE00000169)
Position 035 – SPRING-L (SKU: SE00000170)
Position 036 – SPRING-R (SKU: SE00000171)
Position 037 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 038 – FEDERHALTER-L (SKU: SE00000175)
Position 039 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 040 – FEDERHALTER-R (SKU: SE00000173)
Position 042 – SCHRAUBE PTHE6X20(CR) (SKU: SE00000176)
Position 043 – GRIFFHALTER (R) (SKU: SE00000177)
Position 044 – GRIFF (SKU: SE00000179)
Position 045 – GRIFFHALTER (L) (SKU: SE00000180)
Position 046 – SCHRAUBE PTHE6X20(CR) (SKU: SE00000176)
Position 047 – SECHSKANTSCHRAUBE M6X16 (SKU: SE09176166)
Position 048 – FEDER (SKU: SE00000184)
Position 049 – STAHLKUGEL (SKU: SE09994007)
Position 050 – STAHLKUGEL (SKU: SE09994007)
Position 051 – FEDER (SKU: SE00000184)
Position 052 – SECHSKANTSCHRAUBE M6X16 (SKU: SE09176166)
Position 053 – Batteriefachdeckel (SKU: SE00000190)
Position 054 – Schließfachbefestigungsstift 62,8 (SKU: SE021PC050)
Position 055 – Schließfachbefestigungsstift 79,5 (SKU: SE021PC040)
Position 056 – SCHLIESSSCHARNIER (SKU: SE00000067)
Position 057 – SCHRAUBE M3X45 (SKU: SE09163452)
Position 059 – Stangenhalter für Ameisen (Artikelnummer: SE021J9032)
Position 060 – VERPACKUNG (SKU: SE024J9050)
Position 061 – GRIFF-AUFHÄNGUNGSPLATTE (L) (SKU: SE00000192)
Position 062 – SCHRAUBE 3X10 (SKU: SE00000193)
Position 063 – PCB-G USB ASS'Y (SKU: SE00000285)
Position 064 – PCB-P AUX ASS'Y (SKU: SE00000286)
Position 065 – HINTERER SCHRANK (BLAU/105) (SKU: SE00000289)
Position 066 – GRIFF-AUFHÄNGUNGSPLATTE (R) (SKU: SE00000187)
Position 067 – SCHRAUBE M3X45 (SKU: SE09163452)
Position 068 – BATTERIEABDECKUNGSSCHLOSS (SKU: SE021PC030)
Position 069 – SECHSKANTSCHRAUBE M6X14 (SKU: SE9076146A)
Position 070 – VERPACKUNG (SKU: SE024J9040)
Position 071 – LAUTSPRECHERNETZ-BAUGRUPPE (SKU: SE00000205)
Position 072 – VERPACKUNG (SKU: SE024J9090)
Position 073 – SCHRAUBE M4X12 (SKU: SE09090023)
Position 074 – VERPACKUNG (SKU: SE024J9070)
Position 075 – LAUTSPRECHER (SKU: SE01620771)
Position 076 – VERPACKUNG (SKU: SE024J9030)
Position 077 – ROD ANT TERMINAL (SKU: SE021PC100)
Position 078 – MUTTER (SKU: SE021P0020)
Position 079 – VERPACKUNG (SKU: SE024J9030)
Position 080 – LAUTSPRECHER (SKU: SE01620771)
Position 081 – VERPACKUNG (SKU: SE024J9070)
Position 082 – SCHRAUBE M4X12 (SKU: SE09090023)
Position 083 – VERPACKUNG (SKU: SE024J9090)
Position 084 – LAUTSPRECHERNETZ-BAUGRUPPE (SKU: SE00000205)
Position 085 – VERPACKUNG (SKU: SE024J9040)
Position 086 – SECHSKANTSCHRAUBE M6X14 (SKU: SE9076146A)
Position 087 – GRUNDPLATTE (SKU: SE00000291)
Position 088 – LAUTSPRECHERHALTER (SKU: SE021J9010)
Position 089 – TERMINAL D (SKU: SE00000197)
Position 090 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 091 – SILIKONGUMMI-UNTERLEGSCHEIBE (SKU: SE00000199)
Position 092 – SCHRAUBE 3X10 (SKU: SE00000193)
Position 093 – PCB-P SW ASS'Y (SKU: SE00000292)
Position 094 – SCHRAUBE 3X10 (SKU: SE00000193)
Position 095 – SILIKONGUMMI-UNTERLEGSCHEIBE (SKU: SE00000199)
Position 096 – SCHRAUBE 3X10 (SKU: SE00000193)
Position 097 – LAUTSPRECHERHALTER (SKU: SE021J9010)
Position 098 – CLUSTER-BATTERIEHALTER (SKU: SE00000098)
Position 099 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 100 – PCB-P BATTERIEBAUGRUPPE (SKU: SE00000293)
Position 101 – SCHRAUBE M3X10 (SKU: SE09163102)
Position 102 – SCHRAUBE M3X6 (SKU: SE09163062)
Position 103 – TERMINAL C (SKU: SE00000200)
Position 104 – MIT BÄNDERN 100 MM (SKU: SE00000195)
Position 105 – VERPACKUNG (SKU: SE024PC040)

Explosionszeichnung – DMR105

Beschreibung

Explosionszeichnung – DMR105
